WIKA HIF User Manual
Page 17
D
WIKA Betriebsanleitung Schwimmer-Magnetschalter Typ RSM und HIF
17
13333283.01 01/2010 GB/D/F

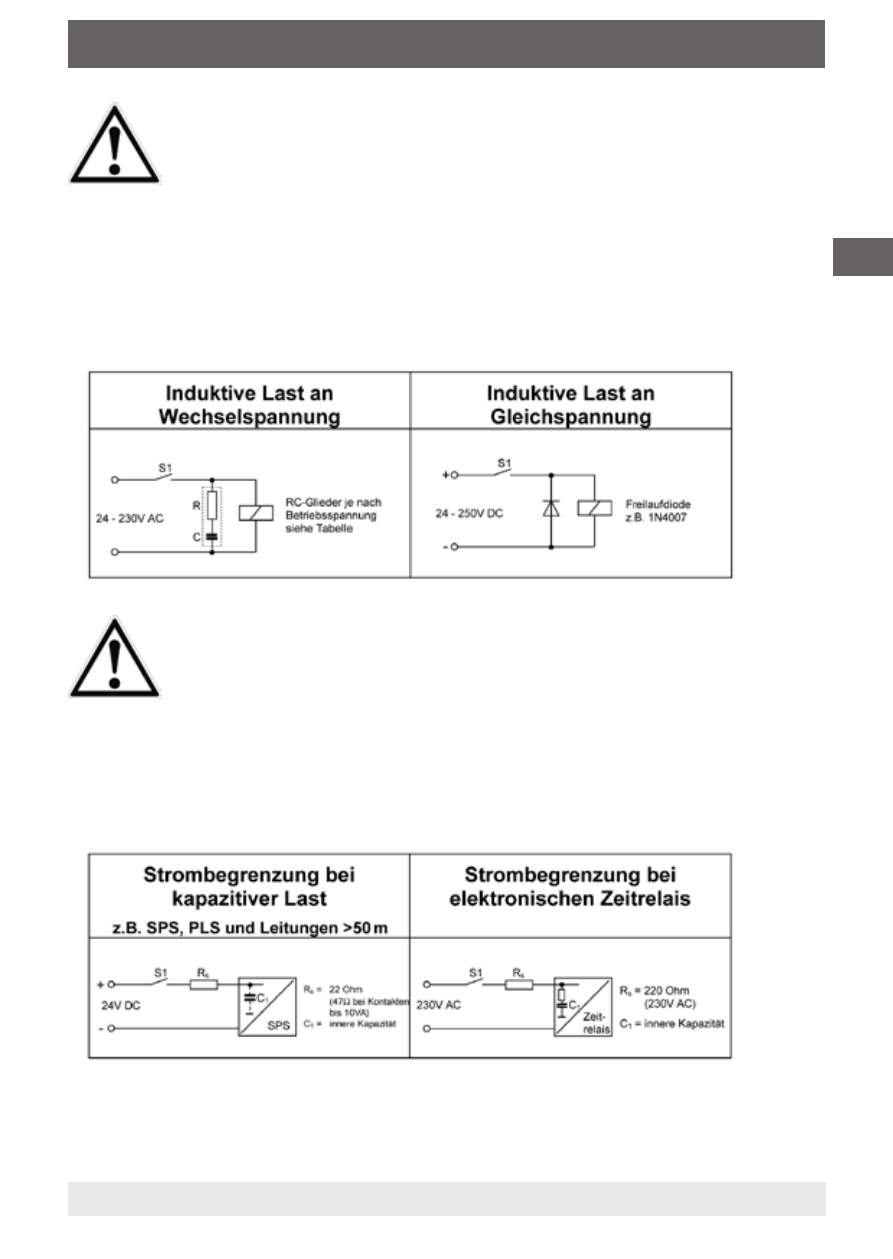

Der Betrieb der Schwimmer-Magnetschalter an induktiver
oder kapazitiver Last kann eine Zerstörung des Reedkon-
taktes zur Folge haben. Dies kann zu einer Fehlfunktion
der nachgeschalteten Steuerung und zu Personen- oder
Sachschäden führen.
Bei induktiver Belastung sind die Schwimmer-Magnet-
schalter durch Beschaltung mit einem RC-Glied gem.
Anhang bzw. einer Freilaufdiode zu schützen.
Bei kapazitiver Belastung, Leitungslängen über 50 m
oder dem Anschluss an Prozessleitsystemen mit kapazi-
tivem Eingang ist zur Begrenzung des Spitzenstromes
ein Schutzwiderstand von 22
Ω bzw. 47 Ω (bei 10 VA-
Kontakten) in Serie zu schalten.
Bei Anschluss an elektronische Zeitrelais muss ein Wider-
stand von 220 Ohm in Serie geschaltet werden.
4. Elektrischer Anschluss
