D
Für Schutzgaskontakte von
10-40 VA
Für Schutzgaskontakte von
40-100 VA
Kapa-
zität
µF
Wider-
stand
Ohm
Span-
nung
V~
Typ
A
Kapa-
zität
µF
Wider-
stand
Ohm
Span-
nung
V~
Typ
B
0,33 100 24 3/24 0,33 47 24 3/24
0,33 220 48 3/48 0,33 100 48 3/48
0,33 470 115 3/115 0,33 470 115 3/115
0,33 1500 230 3/230 0,33 1000 230 3/230
WIKA Betriebsanleitung Schwimmer-Magnetschalter Typ RSM und HIF 21
13333283.01 01/2010 GB/D/F

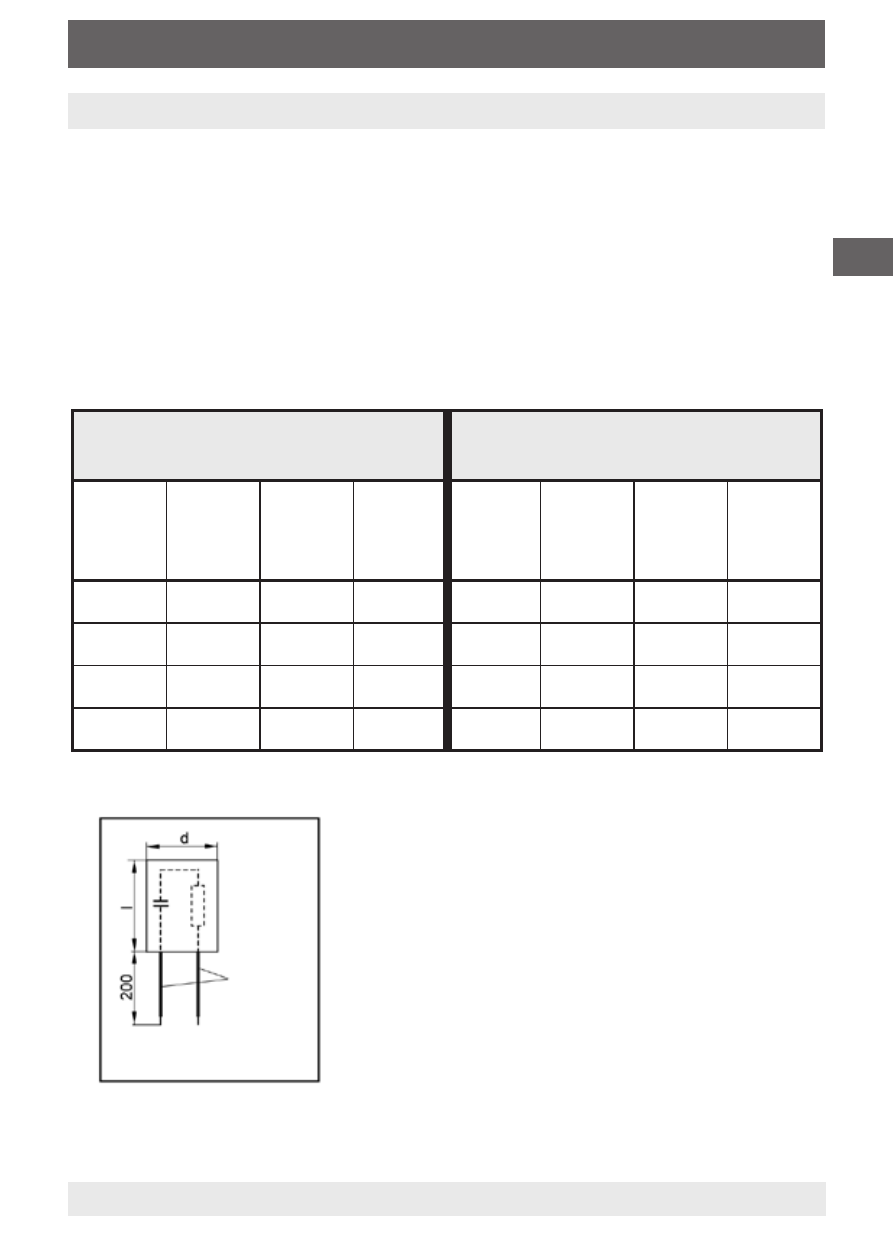

9. RC-Glieder zur Schutzbeschaltung
RC-Glieder sind, je nach Betriebsspannung, ausschließlich entspre-
chend untenstehender Tabelle zu verwenden.
Andere als die hier aufgeführten RC-Glieder führen zur Zerstörung
des Reedschalters.
Litze
d = Ш16 ... Ш25 mm
I = 16 ... 58 mm
9. RC-Glieder zur Schutzbeschaltung
