45 WIKA manual de instrucciones para manómetro modelo 5 según ATEX
E
11554810.02 11/2013 GB/D/F/E

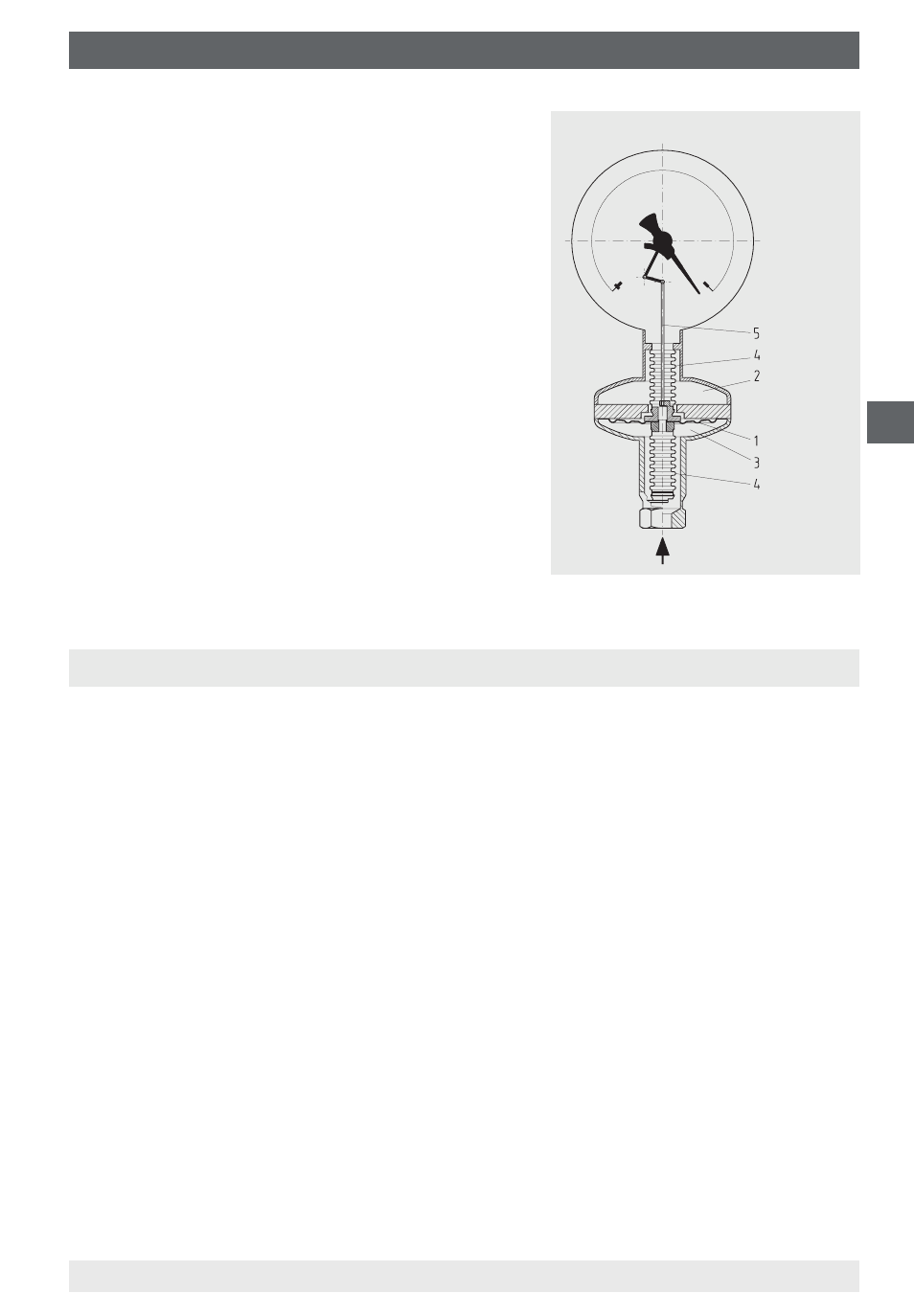

■ La membrana (1) separa la cámara del
medio (3) y la cámara de presión referencial
(2) con presión absoluta cero
■ La diferencia de presión entre la cámara del
medio (3) y la cámara de presión referencial
(2) produce una desviación (trayecto de
medición) de la membrana (1)
■ El elemento sensible es protegido por la
superficie de soporte de carga en caso de
sobrecarga de presión
■ La desviación se transmite mediante fuelles
o tubos corrugados (4) desde la cámara
de presión y a través de una biela (5) al
mecanismo indicador, donde es visualizada.
289752.01
(evacuado)
4. Diseño y función / 5. Transporte, embalaje y almacenamiento
5. Transporte, embalaje y almacenamiento
5.1 Transporte
Comprobar si el manómetro absoluto presenta eventuales daños causados en el
transporte. Notificar daños obvios de forma inmediata.
5.2 Embalaje
No quitar el embalaje hasta justo antes del montaje.
Guardar el embalaje ya que es la protección ideal durante el transporte (por
ejemplo si el lugar de instalación cambia o si se envía el instrumento para
posibles reparaciones).
5.3 Almacenamiento
Condiciones admisibles en el lugar de almacenamiento
Temperatura de almacenamiento: -20 ... +60 °C
Para evitar daños, deben observarse los siguientes aspectos para el alma-
cenamiento de los manómetros:
■ Dejar los manómetros en su embalaje original
■ Tras retirarlos, por ejemplo para comprobaciones, los instrumentos deberán
almacenarse nuevamente en su embalaje original.
Esquema de funcionamiento
Volumen de suministro
Comparar mediante el albarán si se han entregado todas las piezas.
