WIKA Betriebsanleitung Druckmessgerät Typ 5 nach ATEX 21
11554810.02 11/2013 GB/D/F/E
■ Plattenfeder (1) trennt Messstoffraum (3) und
Referenzdruckraum (2) mit Absolutdruck Null
■ Druckdifferenz zwischen Messstoffraum (3)
und Referenzdruckraum (2) bewirkt Durch-
biegung (Messweg) der Plattenfeder (1)
■ Messglied wird bei Überdruckbelastung
durch Stütz-Anlagefläche geschützt
■ Messweg wird über Bälge bzw. Wellrohre
(4) aus Druckkammern herausgeführt, über
Schubstange (5) auf Zeigerwerk übertragen
und angezeigt.
Lieferumfang
Lieferumfang mit dem Lieferschein abgleichen.
289752.01
(evakuiert)
4. Aufbau und Funktion / 5. Transport, Verpackung und Lagerung
5. Transport, Verpackung und Lagerung
5.1 Transport
Absolutdruckmessgerät auf eventuell vorhandene Transportschäden
untersuchen. Offensichtliche Schäden unverzüglich mitteilen.
5.2 Verpackung
Verpackung erst unmittelbar vor der Montage entfernen.
Die Verpackung aufbewahren, denn diese bietet bei einem Transport einen
optimalen Schutz (z. B. wechselnder Einbauort, Reparatursendung).
5.3 Lagerung
Zulässige Bedingungen am Lagerort
Lagertemperatur: -20 ... +60 °C
Um Schäden zu vermeiden, sind für die Lagerung der Druckmessgeräte
folgende Punkte zu beachten:
■ Druckmessgeräte in der Originalverpackung belassen
■ Nach einer eventuellen Entnahme der Messgeräte für z. B. Prüfungen, sollte
das Gerät wieder in der Originalverpackung eingelagert werden.

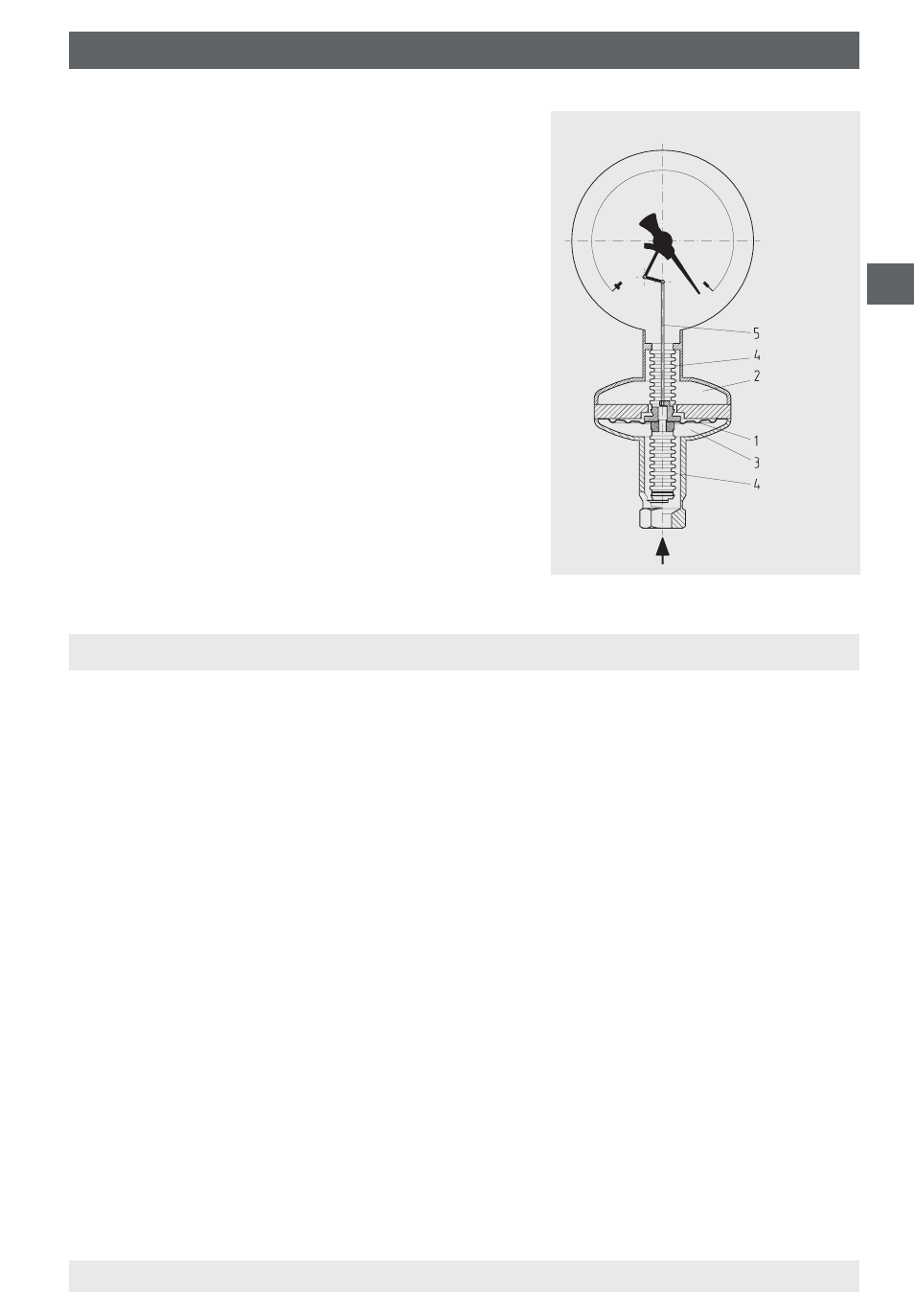

Prinzipdarstellung
