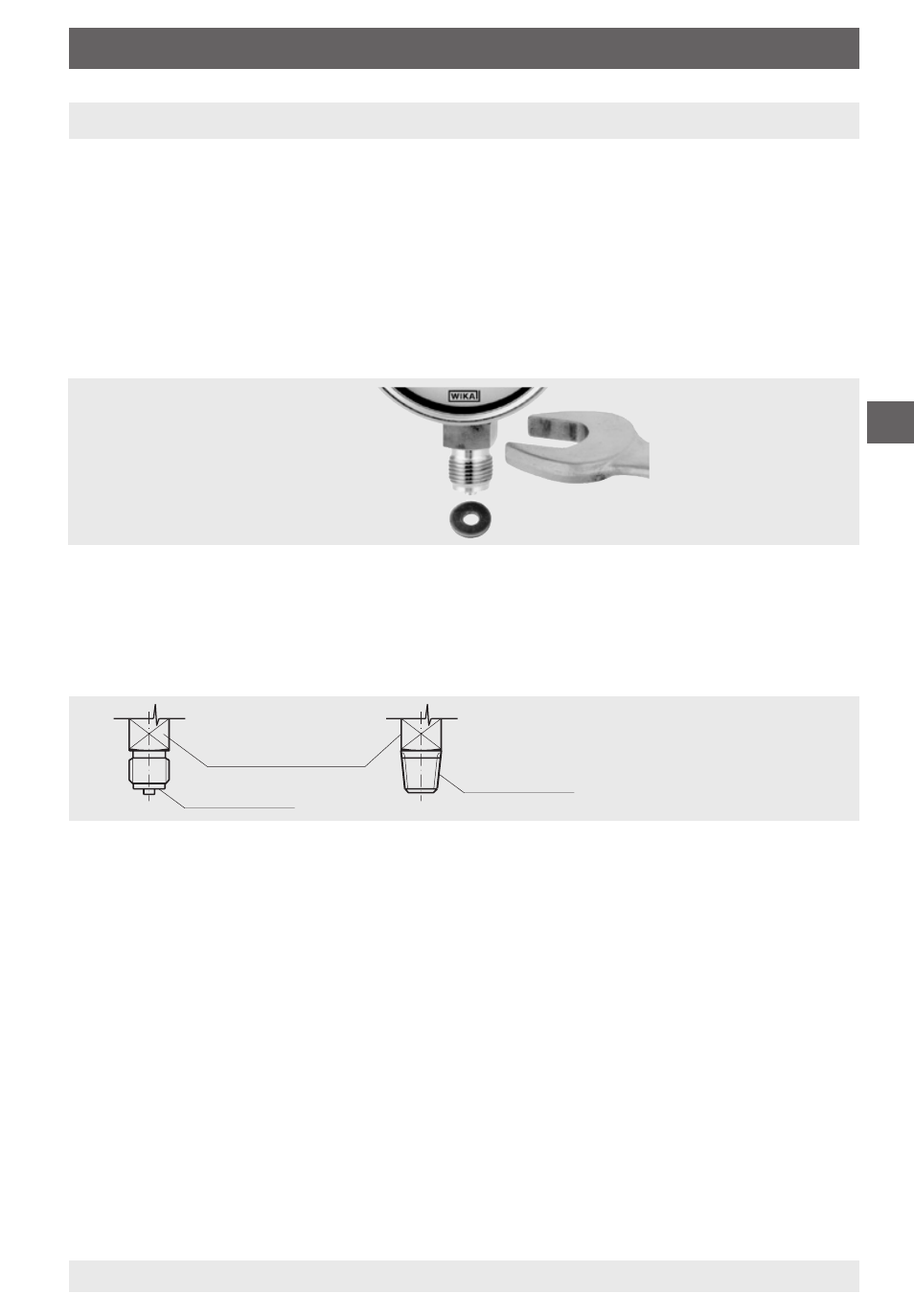

Montaje con
llave de boca
Cierre en
la rosca 
Superficie plana
de ajuste
Superficie de cierre 
WIKA manual de instrucciones para manómetro modelo 6 según ATEX 39
E
2089436.03 12/2010 GB/D/F/E
6. Puesta en servicio, funcionamiento
La conexión mecánica
„
Conforme a las reglas técnicas generales para manómetros (por ejemplo
EN 837-2 "Recomendaciones relativas a la selección y montaje de manóme-
tros").
Para atornillar el aparato, se debe utilizar la fuerza mediante el uso de herramien-
tas adecuadas sobre las superficies planas de ajuste -previstas para este fin-.
Nunca sobre la caja.
Para el cierre de las conexiones de los manómetros con roscas cilíndricas en la
superficie de cierre  se debe instalar juntas planas, arandelas o juntas perfila-
das WIKA. Para roscas cónicas (por ejemplo, roscas NPT) se realiza el cierre en
la rosca  con material de cierre complementario, como por ejemplo, cinta PTFE
(EN 837-2).
El momento de arranque depende del tipo de cierre utilizado. Para poner el
manómetro en la posición que proporcionará la mejor lectura, se recomienda una
conexión con un manguito tensor o tuerca tapón. Si un manómetro está dotado de
un dispositivo de ventilación es necesario protegerlo contra blocaje por piezas de
aparatos o suciedad.
Requerimientos en el lugar de instalación
Si el tubo que conecta al aparato de medición no fuera suficientemente estable
para asegurar una conexión exenta de vibraciones, se debería efectuar la sujeci-
ón mediante un soporte de aparatos de medición (si es necesario, mediante un
tubo capilar flexible). En el caso de no poder evitar las vibraciones mediante las
instalaciones apropiadas, debe instalarse instrumentos con relleno de líquido.
Se debe proteger los aparatos contra contaminación y fuertes oscilaciones de la
temperatura ambiente.
