WIKA mode d'emploi manomètre type 6 selon ATEX 30
F
2089436.03 12/2010 GB/D/F/E
Installation
„
Position de base selon EN 837-3 / 9.6.7. image 9:: 90° ( ⊥ )
„ Raccord process vertical ou arrière (pour le type 63X.50)
„

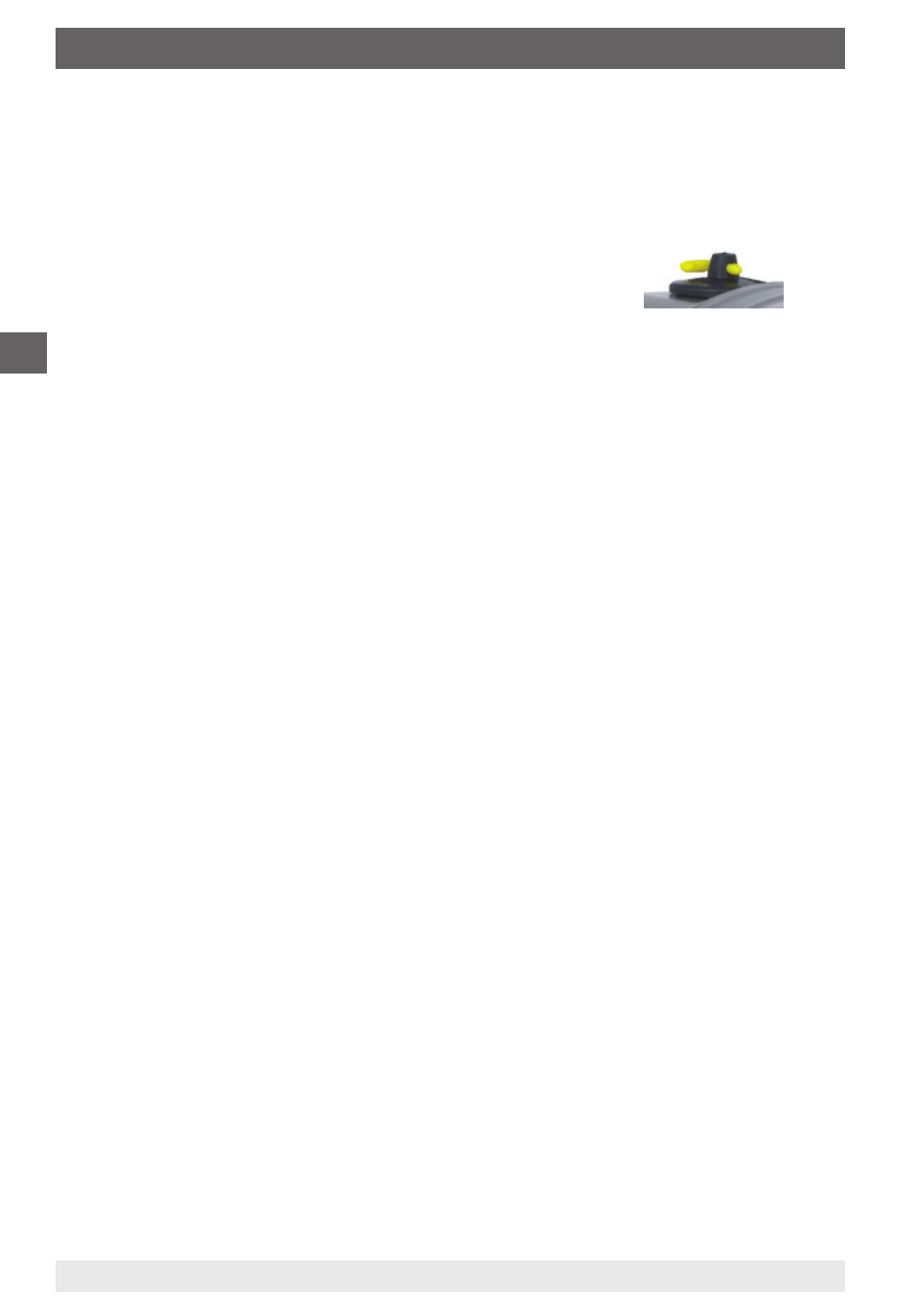

Après montage, passer le levier de mise à l’atmosphère
(si disponible) de la position CLOSE sur OPEN.
„
Les instruments ne doivent pas être exposés directement aux rayons solaires
en cours d’utilisation pour ne pas provoquer d’échauffement additionnel !
Températures ambiantes et de service autorisées
Le montage du manomètre est à réaliser de façon que la température de service
autorisée (ambiante et fluide à mesurer), même sous l‘influence de la chaleur
de convection et de radiation, ne doit pas être dépassée en augmentation ou en
diminution. Il faut prendre en considération l‘influence de la température pour la
précision de la pression indiquée.
Contrainte de vibration admissible sur le point de montage
„ Les appareils ne devraient en principe être installés que sur des applications
exemptes de vibrations
„ Le cas échéant, on peut atteindre un isolement du point de mesure en utilisant
une liaison flexible au manomètre et en le fixant à l’aide d’un support d’appareil
mural.
„ Appareils avec remplissage (type 633.50) :
Dans le cas où cela n‘est pas possible, les valeurs suivantes ne doivent pas
être dépassées:
Plage de fréquence < 150 Hz et
Accélération < 0,5 g (5 m/s 2 )
Le liquide de remplissage est a contrôler régulièrement.
Le niveau de remplissage de liquide ne doit pas descendre en-dessous de 75 %
du diamètre du boîtier.
Mise en service
Lors de la mise en service il faut absolument éviter les coups de bélier. Ouvrir
lentement les vannes de fermeture.
6. Mise en service, exploitation
