19 WIKA Betriebsanleitung Druckmessgerät Typ 6 nach ATEX
D
2089436.03 12/2010 GB/D/F/E
6. Inbetriebnahme, Betrieb
6. Inbetriebnahme, Betrieb

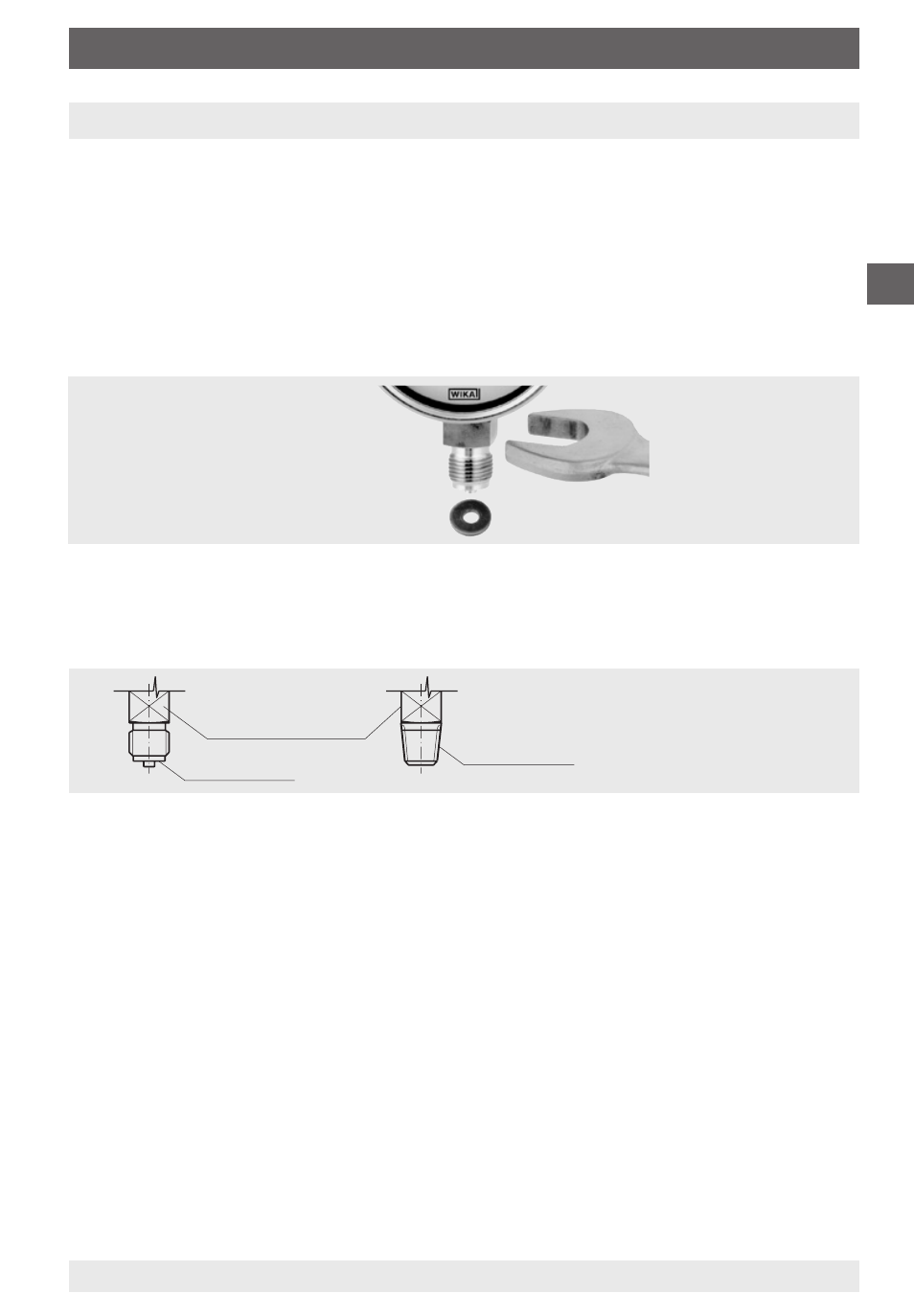

Mechanischer Anschluss
„
Entsprechend den allgemeinen technischen Regeln für Druckmessgeräte
(z. B. EN 837-2 "Auswahl- und Einbauempfehlungen für Druckmessgeräte").
Beim Einschrauben der Geräte darf die zum Abdichten erforderliche Kraft nicht
über das Gehäuse oder die Kabelanschlussdose aufgebracht werden, sondern
mit geeignetem Werkzeug nur über die dafür vorgesehenen Schlüsselflächen am
Vierkant des Anschlusszapfens.
Zur Abdichtung der Druckmessgeräteanschlüsse mit zylindrischen Gewinde an
der Dichtfläche  sind Flachdichtungen, Dichtlinsen oder WIKA-Profildichtungen
einzusetzen. Bei kegeligen Gewinde (z.B. NPT-Gewinde) erfolgt die Abdichtung im
Gewinde  , mit zusätzlichen Dichtwerkstoffen, wie z.B. PTFE-Band (EN 837-2).
Das Anzugsmoment ist von der eingesetzten Dichtung abhängig. Um das
Messgerät in die Stellung zu bringen, in der es sich am besten ablesen lässt, ist
ein Anschluss mit Spannmuffe oder Überwurfmutter zu empfehlen. Sofern ein
Druckmessgerät eine Ausblasvorrichtung besitzt, muss diese vor Blockierung
durch Geräteteile oder Schmutz geschützt sein.
Anforderungen an die Einbaustelle
Ist die Leitung zum Messgerät für eine erschütterungsfreie Anbringung nicht
stabil genug, sollte (evtl. über eine flexible Kapillarleitung) die Befestigung mittels
Messgerätehalterung erfolgen. Können Erschütterungen nicht durch geeignete
Installationen vermieden werden, dann sollten Geräte mit Flüssigkeitsfüllung
eingesetzt werden. Die Geräte sind vor grober Verschmutzung und starken
Schwankungen der Umgebungstemperatur zu schützen.
Montage mit
Gabelschlüssel
Abdichtung im
Gewinde 
Schlüsselfläche
Dichtfläche 
