6. Inbetriebnahme, Betrieb
Das Anzugsmoment ist von der eingesetzten Dichtung abhängig. Um das
Messgerät in die Stellung zu bringen, in der es sich am besten ablesen
lässt, ist ein Anschluss mit Spannmuffe oder Überwurfmutter zu empfehlen.
Sofern ein Druckmessgerät eine Ausblasvorrichtung besitzt, muss diese vor
Blockierung durch Geräteteile oder Schmutz geschützt sein.
Installation
■ Nennlage nach EN 837-1 / 9.6.7, Bild 9: 90° ( )
■ Prozessanschluss unten bzw. rückseitig
■ Damit im Fehlerfall die sichere Druckentlastung durch die Rückwand
erfolgen kann, müssen hinter dem Gehäuse mindestens 25 mm frei
bleiben!
■ Um zusätzliche Aufheizung zu vermeiden, dürfen die Geräte im Betrieb
keiner direkten Sonneneinstrahlung ausgesetzt werden!
Zulässige Schwingungsbelastung am Einbauort
■ Die Geräte sollten grundsätzlich nur an Stellen ohne Schwingungsbela-
stung eingebaut werden
■ Gegebenenfalls kann z. B. durch eine flexible Verbindungsleitung von
der Messstelle zum Druckmessgerät und die Befestigung über eine
Messgerätehalterung eine Entkopplung vom Einbauort erreicht werden.
■ Falls dies nicht möglich ist, dürfen folgende Grenzwerte nicht überschrit-
ten werden:
Frequenzbereich < 150 Hz
Beschleunigung < 0,5 g (5 m/s 2 )
Inbetriebnahme
Bei Inbetriebnahme Druckstöße unbedingt vermeiden, Absperrventile
langsam öffnen.

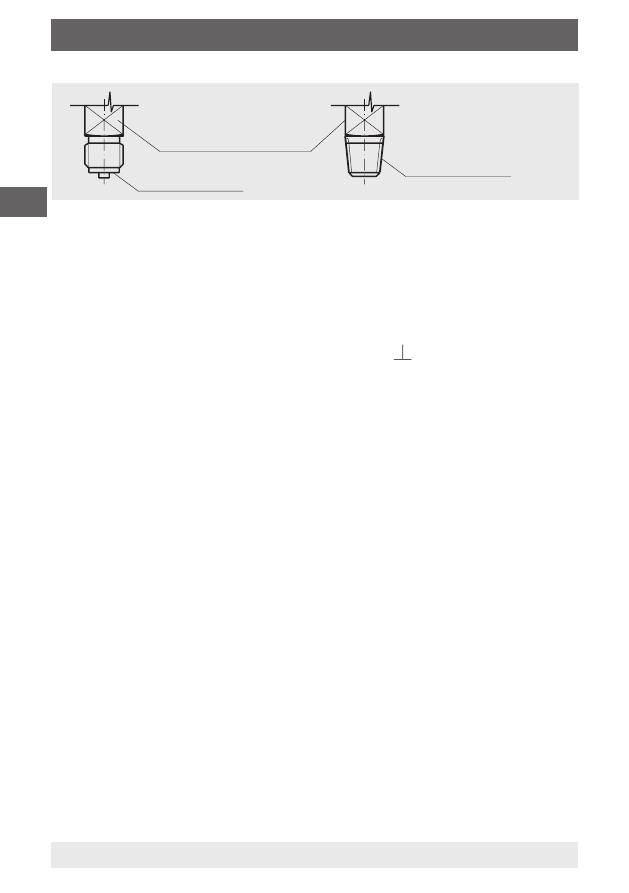

Dichtfläche 
Schlüsselfläche
Abdichtung im
Gewinde 
