40 WIKA Betriebsanleitung Druckmessumformer, Typ S-20
14043170.02 07/2014 GB/D/F/E
D

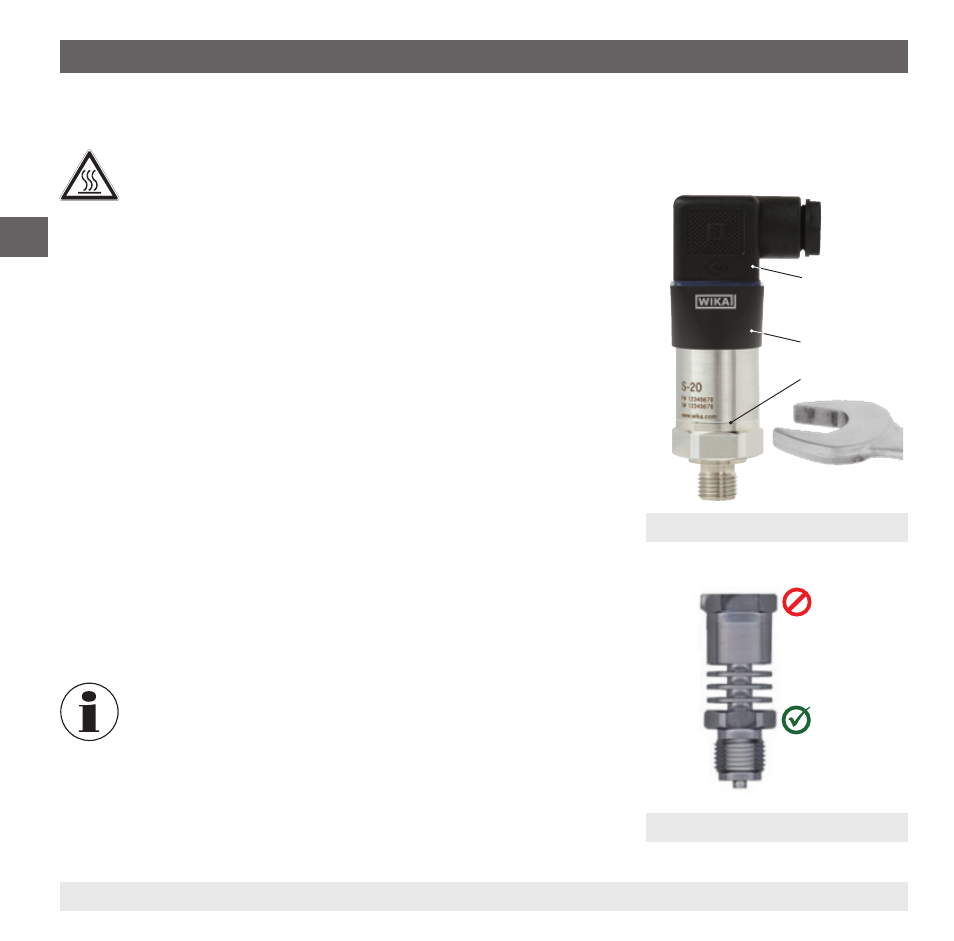

6.1.2 Gerät einbauen
WARNUNG!
Verbrennungsgefahr!
Die Kühlstrecke kann durch vorherige Verwendung heiß sein.
Die Kühlstrecke zuvor abkühlen lassen.
■ Beim Einschrauben des Gerätes darf die dazu erforderliche Kraft nicht
über das Gehäuse oder den Blendring aufgebracht werden, sondern
nur mit geeignetem Werkzeug über die dafür vorgesehene Schlüssel-
fläche.
Bei vorhandener Kühlstrecke, ist der untere Sechskant zum Anziehen
zu verwenden (siehe Abbildung „Montage Kühlstrecke“)
Das richtige Drehmoment ist abhängig von der Dimension des Prozess-
anschlusses sowie der verwendeten Dichtung (Form/Werkstoff).
■ Beim Einschrauben die Gewindegänge nicht verkanten.
■ Die Kühlstrecke darf zwecks Wärmeableitung nicht isoliert werden.
■ Wird das Gerät über Kopf eingebaut, ist sicherzustellen dass sich kein
Wasser am elektrischen Anschluss und am Blendring sammeln kann.
Wasser kann die Druckausgleichsmembrane verschließen.
Angaben zu Einschraublöchern und Einschweißstutzen siehe
Technische Information IN 00.14 unter www.wika.de.
6. Inbetriebnahme, Betrieb
Schlüsselfläche
Blendring
Typ S-20 ohne Kühlstrecke
Montage Kühlstrecke
Elektrischer
Anschluss
