Für die Ausgangssignale DC 1 ... 5 V und DC 0,5 ... 4,5 V ratiometrisch gilt zusätzlich:
Wenn das Kabel des elektrischen Anschlusses länger als 30 m ist oder das Gebäude verlässt, dann ist
der Druckmessumformer mit einem geschirmten Kabel zu betreiben. Den Schirm an mindestens einem
Leitungsende erden.

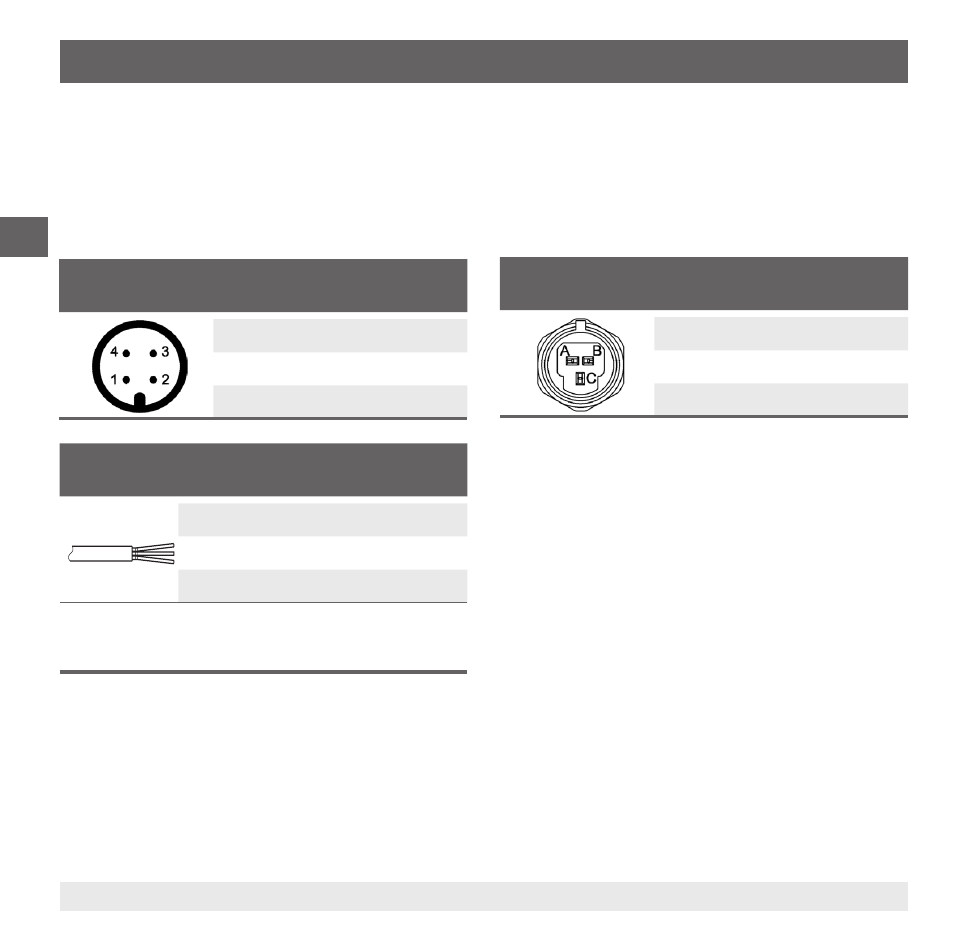

Anschlussschemen
6. Inbetriebnahme, Betrieb
Rundstecker M12 x 1
2-Leiter 3-Leiter
UB 1 1
0V 3 3
S+ - 4
Metri-Pack Serie 150
2-Leiter 3-Leiter
UB B B
0V C A
S+ - C
Kabelausgang, ungeschirmt
2-Leiter 3-Leiter
U
+
braun braun
U- grün grün
S
+
- weiß
Aderquerschnitt 3 x 0,14 mm 2
Kabeldurchmesser 3,2 mm
Kabellängen 1 m
