49 WIKA manual de instrucciones transmisor de présion OEM, modelo OT-1
2127027.02 09/2013 GB/D/F/E
E
2. Seguridad
2.4 Rótulos, marcados de seguridad

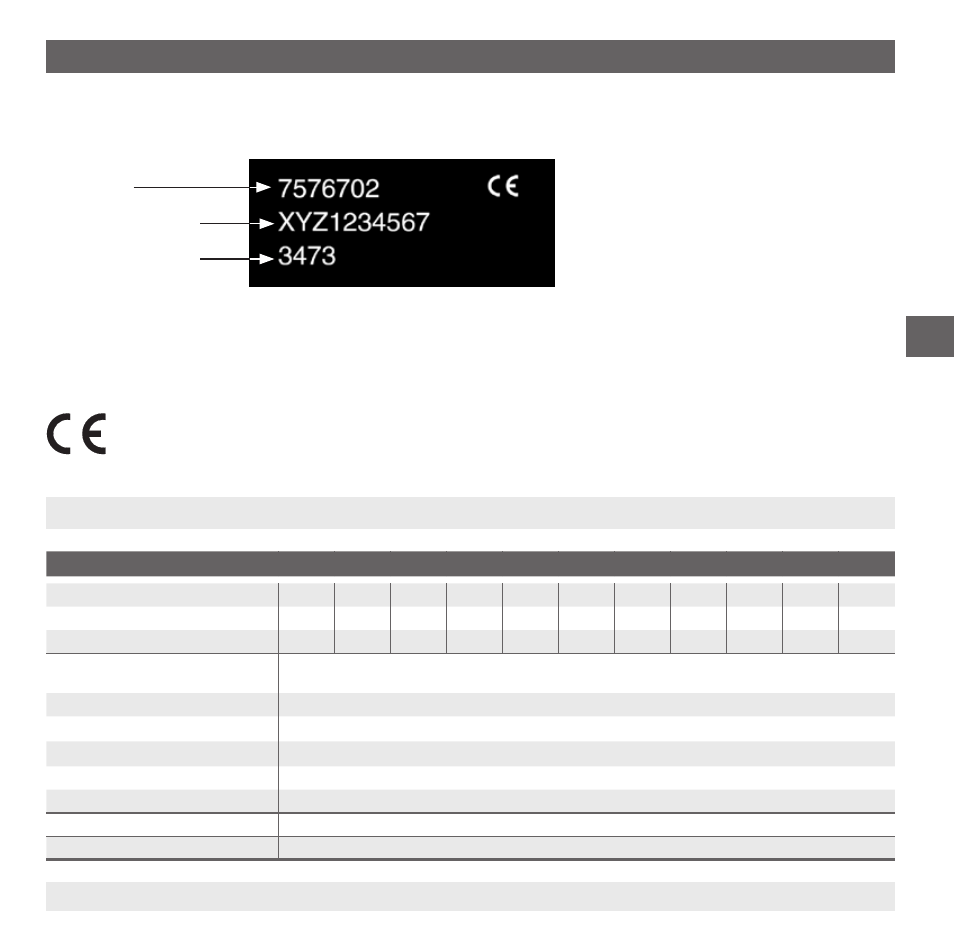

Placa indicadora de modelo
Si el número de serie queda ilegible por daños mecánicos o tras pintar por encima, ya no se puede mantener la
trazabilidad.
Explicación de símbolos
CE, Communauté Européenne
Los instrumentos con este marcaje cumplen las directivas europeas aplicables.
3. Datos técnicos
Datos técnicos
Rango de medida [bar] 6 10 16 25 40 60 100 160 250 400 600
Límite de sobrecarga [bar] 20 20 32 50 80 120 200 320 500 800 1.200
Presión de rotura [bar] 100 100 160 250 400 550 800 1.000 1.200 1.700 2.400
Señales de salida y alimentación
auxiliar
Señal de salida Alimentación auxiliar U
+
4 ... 20 mA, 2 hilos DC 8 ... 36 V
DC 1 … 6 V, 3 conductores DC 9 ... 36 V
DC 1 … 5 V, 3 conductores DC 8 ... 36 V
DC 0 … 10 V, 3 conductores DC 14 ... 36 V
DC 0,5 ... 4,5 V, ratiométrico DC 5 ± 0,5 V
Tensión de aislamiento DC 500 V
Tipo de protección IP 67, si se utilizan conectores según el tipo de protección correspondiente
Nº de artículo
Texto especificado por
el cliente
ID (lote de producción)
