59 WIKA mode d'emploi transmetteur de pression, type MG-1
11609681.02 03/2013 GB/D/F/E
F

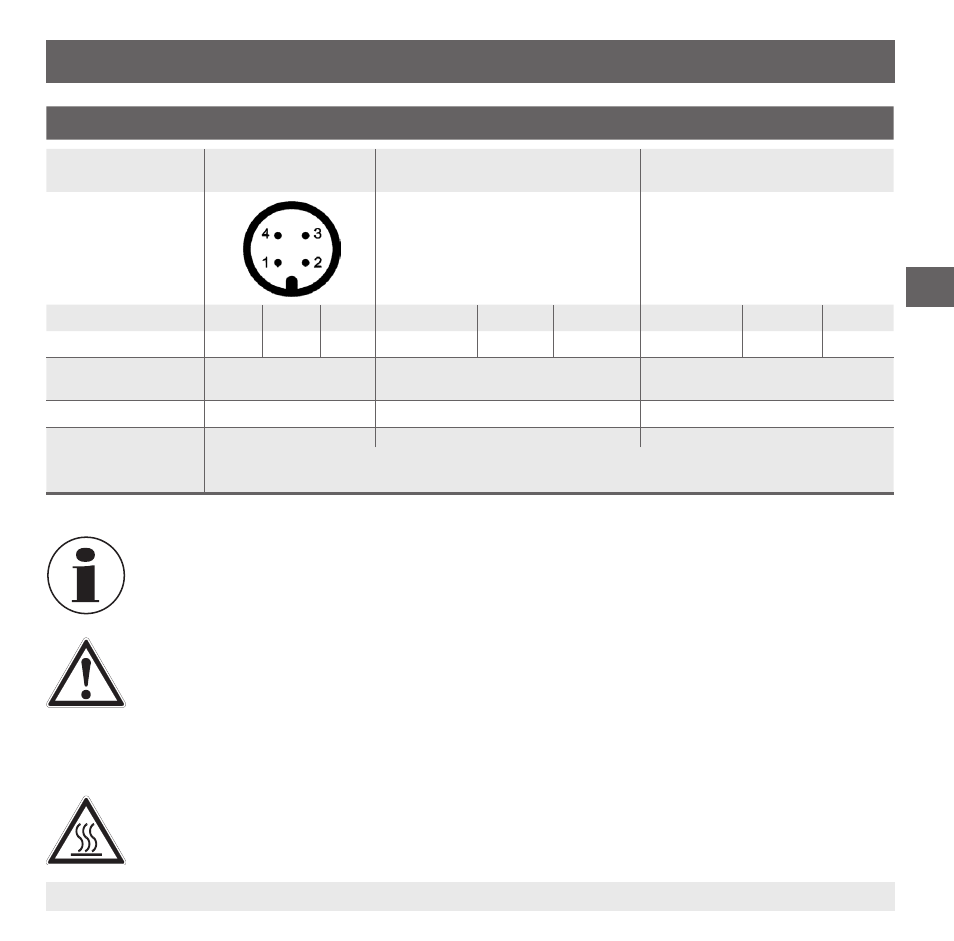

Raccordement électrique
Connecteur M12 x 1
4 plots
Sortie de câble
2 m
Sortie de câble blindé
2 m
2 fils U
B
= 1 0V = 3 U
B
= marron 0V = vert U
B
= marron 0V = bleu
3 fils U
B
= 1 0V = 3 S
+
= 4 U
B
= marron 0V = vert S
+
= blanc U
B
= marron 0V = bleu S
+
= noir
Section du
conducteur
- 3 x 0,14 mm 2 3 x 0,14 mm 2
Diamètre de câble - 3,6 mm 4,3 mm
Degré de protection
selon IEC 60529
IP 67 IP 67 IP 67
Le degré de protection mentionné n’est valable que lorsque le contre-connecteur
raccordé possède également le degré de protection requis.
6. Mise en service, exploitation
Contrôle de fonctionnement
Le signal de sortie doit être proportionnel à la pression disponible. Si cela n'est pas le
cas, cela pourrait indiquer un endommagement de la membrane. Dans ce cas, voir le
chapitre "8. Dysfonctionnements".
AVERTISSEMENT !
■ N'ouvrez les connexions qu'après que le système ait été dépressurisé
■ Observez les conditions de fonctionnement conformément au chapitre
"3. Spécifications".
■ Ne faites fonctionner le transmetteur de pression que dans l'échelle de sécurité
contre la surpression.
ATTENTION !
Lors de tout contact avec le transmetteur de pression, notez que les surfaces de l'appa-
reil peuvent devenir chaudes lors du fonctionnement.
