6. Inbetriebnahme, Betrieb
Montage elektrischer Anschluss
■ Den Druckmessumformer über den Prozessanschluss erden.
■ Dies ist ein Betriebsmittel der Schutzklasse 3 zum Anschluss an Kleinspannungen, die von der
Netzspannung oder Spannung größer AC 50 V bzw. DC 120 V getrennt sind. Zu bevorzugen
ist ein Anschluss an SELV- oder PELV- Stromkreise; alternativ ist eine Schutzmaßnahme aus
HD 60346-4-41 (DIN VDE 0100-410) zu empfehlen.
■ Alternativ für Nordamerika: Der Anschluss kann auch an "Class 2 Circuits" oder "Class 2
Power Units" gemäß CEC (Canadian Electrical Code) oder NEC (National Electrical Code)
erfolgen.
■ Den Kabeldurchmesser passend zur Kabeldurchführung des Steckers wählen. Darauf achten,
dass die Kabelverschraubung des montierten Steckers korrekt sitzt. Verschraubung festziehen
um die Schutzart zu gewährleisten.
■ Bei Kabelausgängen sicherstellen, dass am Ende des Kabels keine Feuchtigkeit eintritt.

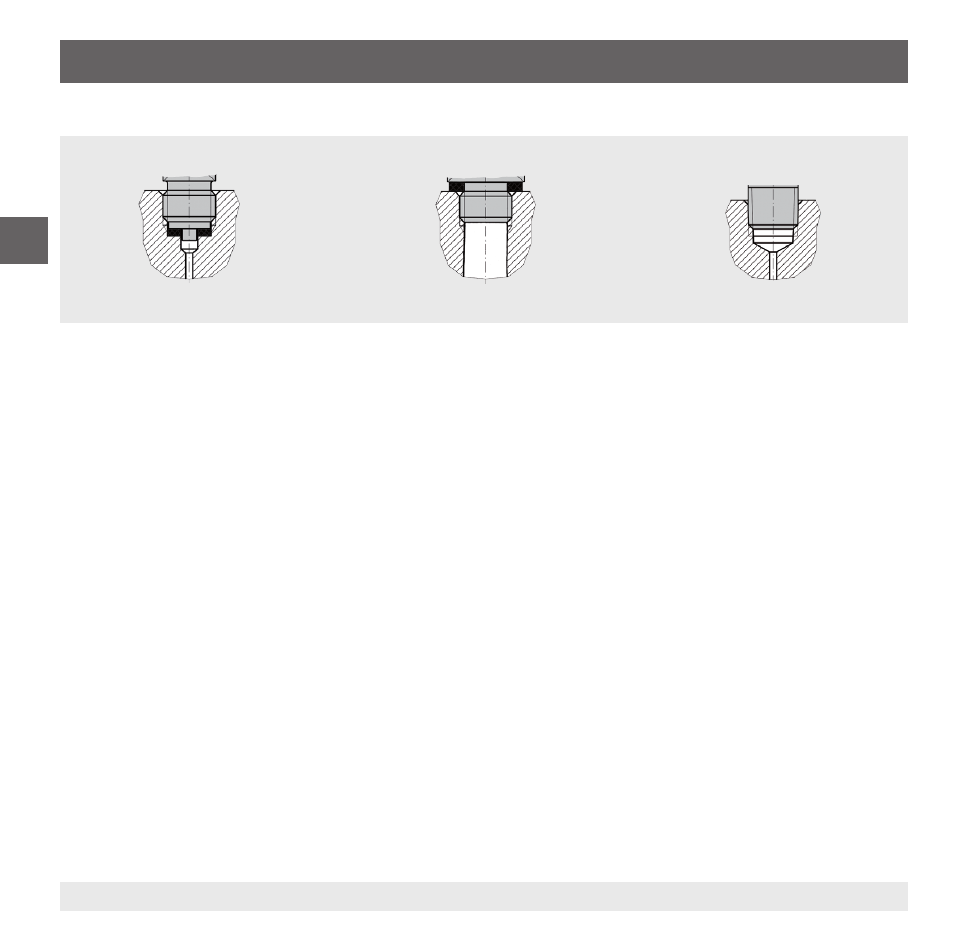

Dichtungsarten
nach EN 837 nach DIN 3852-E NPT, R und PT
Selbstdichtende Gewindeart
