WIKA instruzioni per l'uso air2guide modello A2G-55 30
40317650.01 09/2010 GB/D/F/E/I
5. Montaggio / 6. Prima messa in funzione / Collegamenti ...
6. Prima messa in funzione / Collegamenti elettrici
Segnale di uscita
DC 0 … 10 V, 3-fili
in opzione 4 … 20 mA, 2-fili
Tensione di alimentazione
DC 13 ... 32 V
Connessione elettrica
Pressacavo M16
Morsetti a vite max. 1,5 mm²

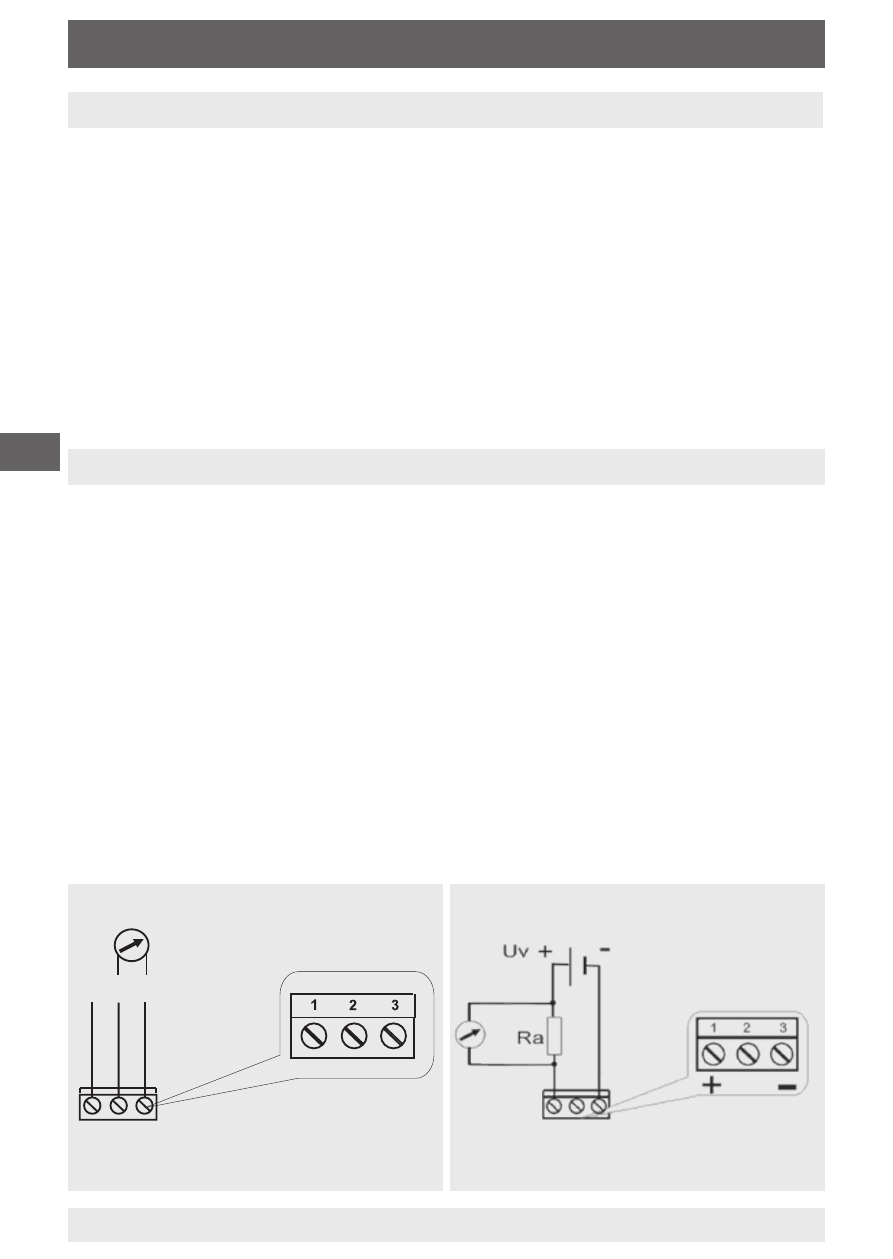

Schema di collegamento
Uv Out Gnd
Legenda
Pin 1: alimentazione (+)
Pin 2: segnale di uscita
Pin 3: terra
5. Montaggio
■ Proteggere gli strumenti di misura da contaminazioni, forti escursioni
termiche e vibrazioni
■ Al fine di evitare ogni riscaldamento aggiuntivo, gli strumenti non
devono essere esposti alla radiazione diretta del sole durante il
funzionamento.
■ Il trasmettitore di pressione differenziale deve essere installato su
una idonea superficie verticale. Lo strumento deve essere montato
orizzontalmente usando le viti di montaggio in dotazione.
Uv Out Gnd
Legenda
Pin 1: Loop +
Pin 3: Loop -
Loop
Segnale di uscita DC 0 … 10 V, 3-fili Segnale di uscita 4 … 20 mA, 2-fili
