WIKA Betriebsanleitung air2guide Typ A2G-55 12
40317650.01 09/2010 GB/D/F/E/I
5. Installation / 6. Inbetriebnahme / Elektrische Anschlüsse
6. Inbetriebnahme / Elektrische Anschlüsse
Ausgangssignal
DC 0 … 10 V, 3-Leiter
optional 4 … 20 mA, 2-Leiter
Versorgungsspannung
DC 13 ... 32 V
Elektrischer Anschluss
PG-Verschraubung M16
Schraubklemmen max. 1,5 mm²

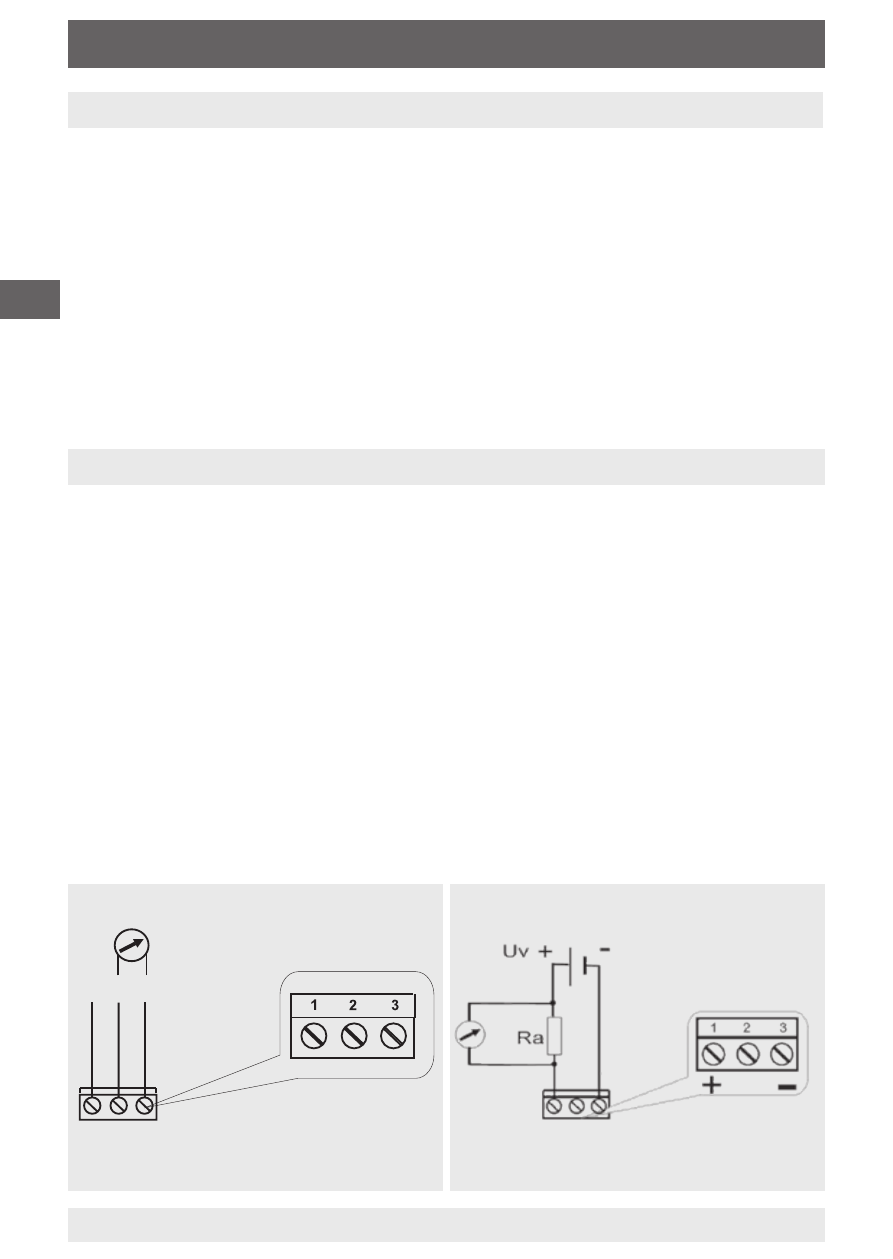

Anschlussschema
Uv Out Gnd
Legende
Pin 1: Hilfsenergie (+)
Pin 2: Ausgangssignal
Pin 3: Masse
5. Installation
■ Messgeräte vor Verschmutzung und starken Temperaturschwan-
kungen und Vibrationen schützen
■ Um zusätzliche Aufheizungen zu vermeiden, dürfen die Geräte im
Betrieb keiner direkten Sonneneinstrahlung ausgesetzt sein.
■ Der Differenzdrucktransmitter muss auf einer geeigneten vertikalen
Fläche aufgeschraubt werden. Das Gerät ist waagrecht mit den
beiliegenden Befestigungsschrauben zu befestigen.
Uv Out Gnd
Legende
Pin 1: Loop +
Pin 3: Loop -
Loop
Ausgangssignal DC 0 … 10 V, 3-Leiter Ausgangssignal 4 … 20 mA, 2-Leiter
