WIKA manual de instrucciones air2guide modelo A2G-55

24

E

40317650.01 09/2010 GB/D/F/E/I

5. Instalación / 6. Puesta en servicio / conexiones eléctricas

6. Puesta en servicio / conexiones eléctricas

Señal de salida

DC 0 … 10 V, 3 conductores

opcional 4 … 20 mA, 2 hilos

Tensión de alimentación

DC 13 ... 32 V

Conexión eléctrica

Racores PG M16

Bornes máx. 1,5 mm²

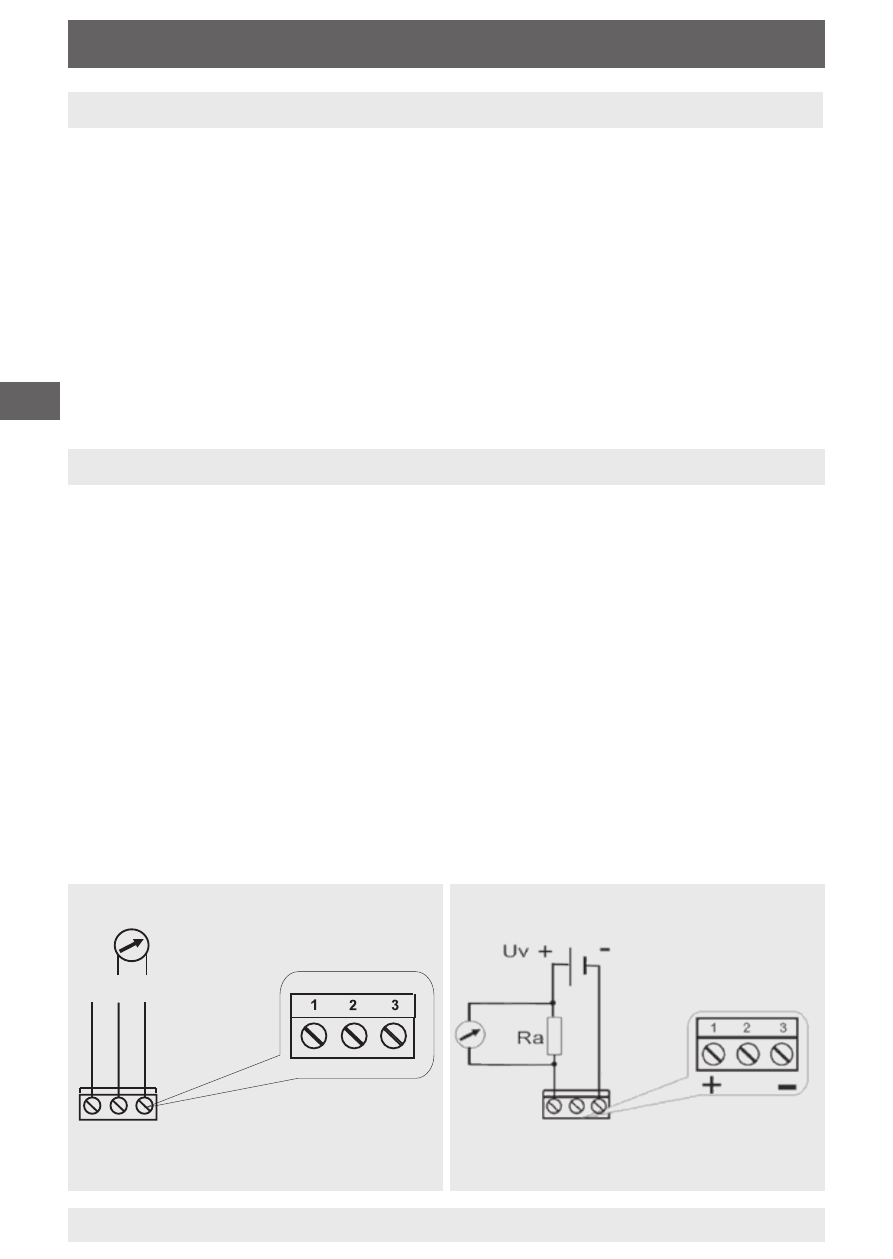

Esquema de conexión

Uv Out Gnd

Leyenda

Terminal 1: Alimentación auxiliar (+)

Terminal 2: Señal de salida

Terminal 3: Masa

5. Instalación

Proteger los dispositivos de medición contra la obturación, las

grandes oscilaciones de temperatura y las vibraciones.

No exponer los instrumentos a la radiación solar directa durante el

funcionamiento para evitar un calentamiento adicional.

El transmisor de presión diferencial debe atornillarse a una super-

ficie vertical adecuada. Fijar horizontalmente el aparato con los

tornillos de sujeción suministrados.

Uv Out Gnd

Leyenda

Terminal 1: Loop +

Terminal 3: Loop -

Loop

Señal de salida DC 0 … 10 V, 3 hilos

Señal de salida 4 … 20 mA, 2 hilos
