6. Inbetriebnahme, Betrieb
Elektrischer Anschluss
Die Geräte sind für den Betrieb an Schutzkleinspannung (SELV)
ausgelegt. Beim elektrischen Anschluss der Geräte gelten die
technischen Daten der Geräte. Der Differenzdrucktransmitter sollte
in der Regel in der Messbereichsmitte betrieben werden, da an den
Messbereichsendpunkten erhöhte Abweichungen auftreten können.
Die Umgebungstemperatur der Messumformerelektronik sollte konstant
gehalten werden.
Die Differenzdrucktransmitter müssen bei einer konstanten Betriebs-
spannung (±0,2 V) betrieben werden. Strom-/Spannungsspitzen beim
Ein-/Ausschalten der Versorgungsspannung müssen bauseitig vermie-
den werden.

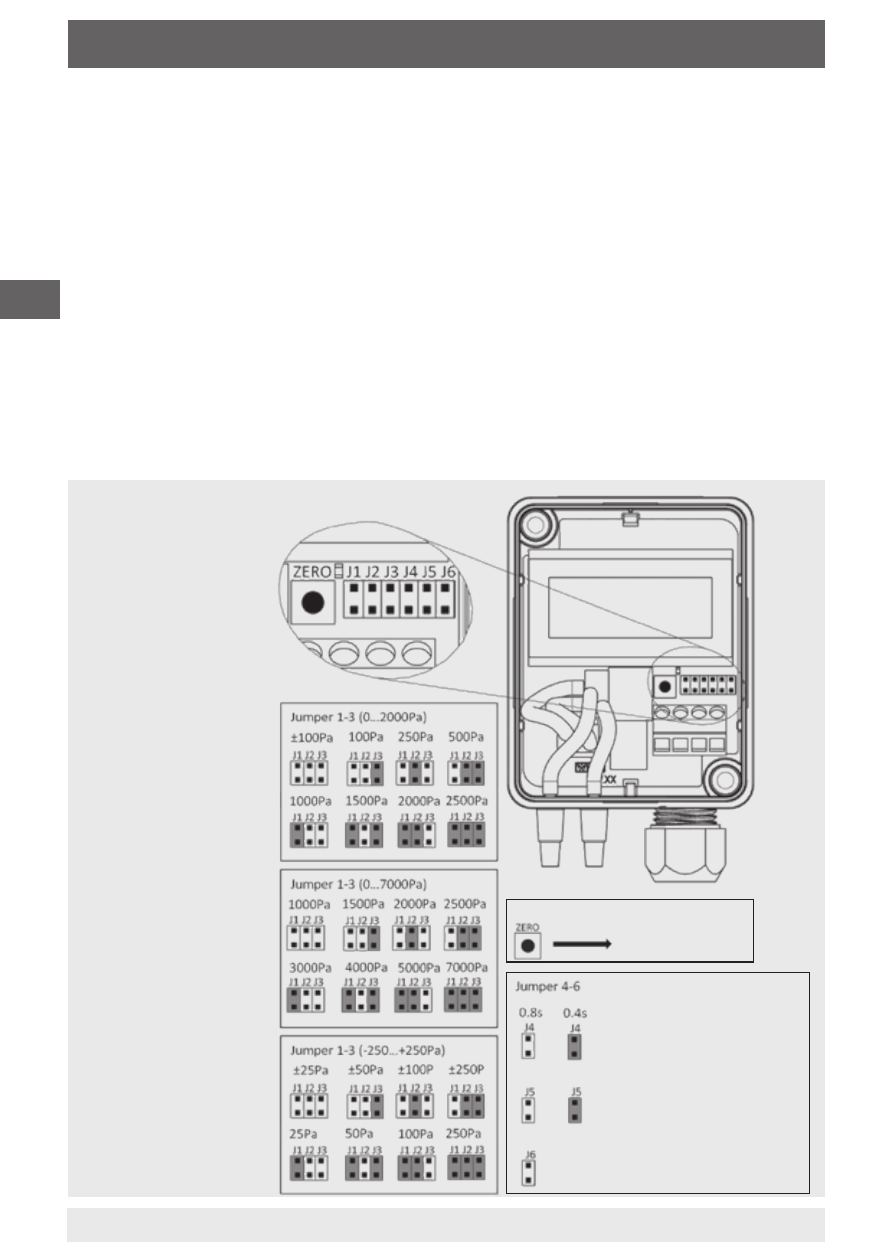

Anschlussplan
Bitte nach dem Einstellen
Jumper entfernen
Nullung: Taste drücken
LED: Geht AN
Nullung
Einstellen der Ansprechzeit
Einheit wählen
Nicht genutzt
Hinweis: Wenn Jumper
5 gesetzt ist, kann die
Messeinheit durch
Drücken der ZERO-Taste
geändert werden.
