WIKA mode d'emploi transmetteur de pression différentielle type 890.09.2190 30
F
11171545.02 08/2010 GB/D/F/E
1 ... noir
2 ... bleu
3 ... brun
4 ... 20 mA 1
-2 +3
DC 24 V
6. Mise en service, exploitation
Le câble s'enclenche dans le connecteur en appuyant légèrement. Visser le
presse-étoupe avec le boîtier. Le joint intérieur du presse-étoupe est ensuite
pressé avec le câble.
Lors du montage, veillez à ce que le filtre d’aération ne soit pas bouché par de la
poussière ou du liquide.
L’ouverture du boîtier n’est pas autorisée puisque cela endommage de manière
durable l’appareil.
Raccord process
„ Lors du raccordement de l’appareil, les conduites doivent être hors pression.
„
L’appareil doit être protégé par des mesures appropriées contre les pics de
pression.
„ Seulement pour l'utilisation des produits adaptés
„ Respecter la pression maximale
„
Respecter la pression de surcharge admissible
Les raccords de pression sont matérialisés par des symboles ⊕ et ⊖ sur l'appa-
reil. En cas de mesure de pression différentielle, le raccord pour la pression la plus
élevée est raccordé sur le côté ⊕ et celui pour la pression la plus faible sur le côté
⊖ de l'appareil.
Branchement électrique
„
Le raccordement électrique de l'appareil doit être effectué conformément aux
prescriptions pertinentes VDE et aux prescriptions des entreprises d'électricité
locales (EVU).
„
Avant le raccordement de l'appareil, déconnecter l'alimentation électrique de
l'installation
„ Insérer les fusibles adaptés à l'application

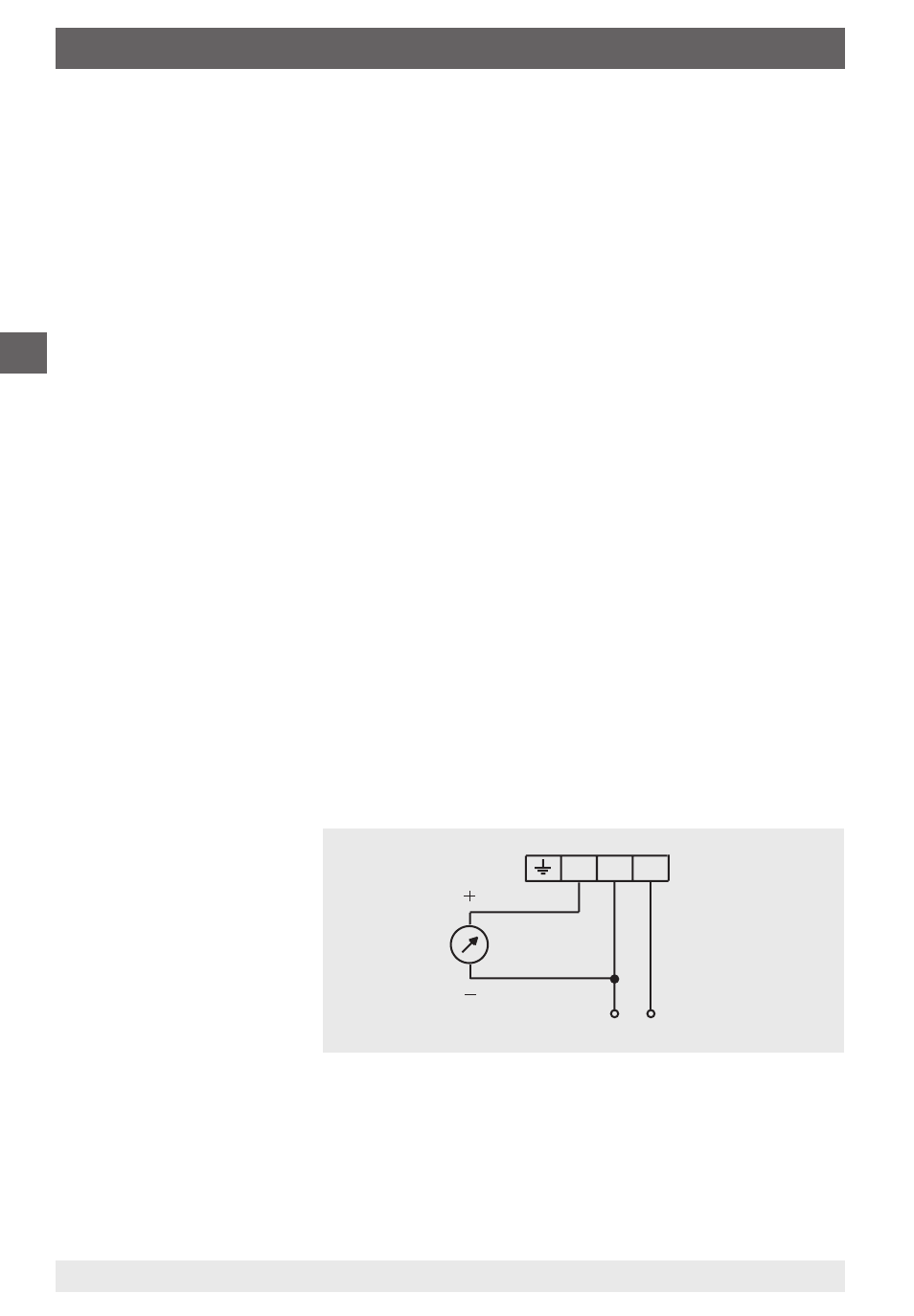

L'appareil est équipé
d'un bornier à 3 bornes
et le branchement
électrique doit être
effectué conformément à
l'illustration.
Mise en Service
„
Une condition pour la mise en service est l'installation correcte de l'appareil
et de toutes les lignes de connexion électriques. Tous les câbles de raccorde-
ment doivent être posés de sorte qu'aucune force mécanique ne s'exerce sur
l'appareil.
„ Les conduites de mesure de la pression sont posées avec une pente de
manière à éviter par exemple, en cas de mesure de liquides, la formation de
