WIKA Betriebsanleitung Differenzdruck-Messumformer Typ 890.09.2190
20
D
6. Inbetriebnahme, Betrieb
den Einbaustecker M8 im Gerät gesteckt.
Durch leichten Druck rastet das Kabel am Stecker ein. Die Kabelverschraubung
mit dem Gehäuse verschrauben. Anschließend wird die innenliegende Dichtung
der Kabelverschraubung mit dem Kabel verpresst.
Bei der Montage beachten, dass der Belüftungsfilter nicht durch Staub oder
Flüssigkeit verschlossen wird.
Das Öffnen des Gehäuses ist nicht zulässig, da dadurch das Gerät nachhaltig
beschädigt wird.
Prozessanschluss
Beim Anschließen des Gerätes müssen die Leitungen drucklos sein
Das Gerät ist durch geeignete Maßnahmen vor Druckstößen zu sichern
Nur für den Betrieb geeigneter Medien
Maximaldruck beachten
Zulässigen Überlastdruck beachten
Die Druckanschlüsse sind mit ⊕ und ⊖ Symbolen am Gerät gekennzeichnet.
Bei Differenzdruckmessungen wird der höhere Druck an der ⊕-Seite und der
niedrigere Druck an der ⊖-Seite des Gerätes angeschlossen.
Elektrischer Anschluss
Der elektrische Anschluss des Gerätes ist gemäß den relevanten Vorschriften
des VDE sowie den Vorschriften des örtlichen EVU durchzuführen
Vor Anschluss des Gerätes ist die Anlage elektrisch freizuschalten
Verbrauchsangepasste Sicherungselemente sind vorzuschalten

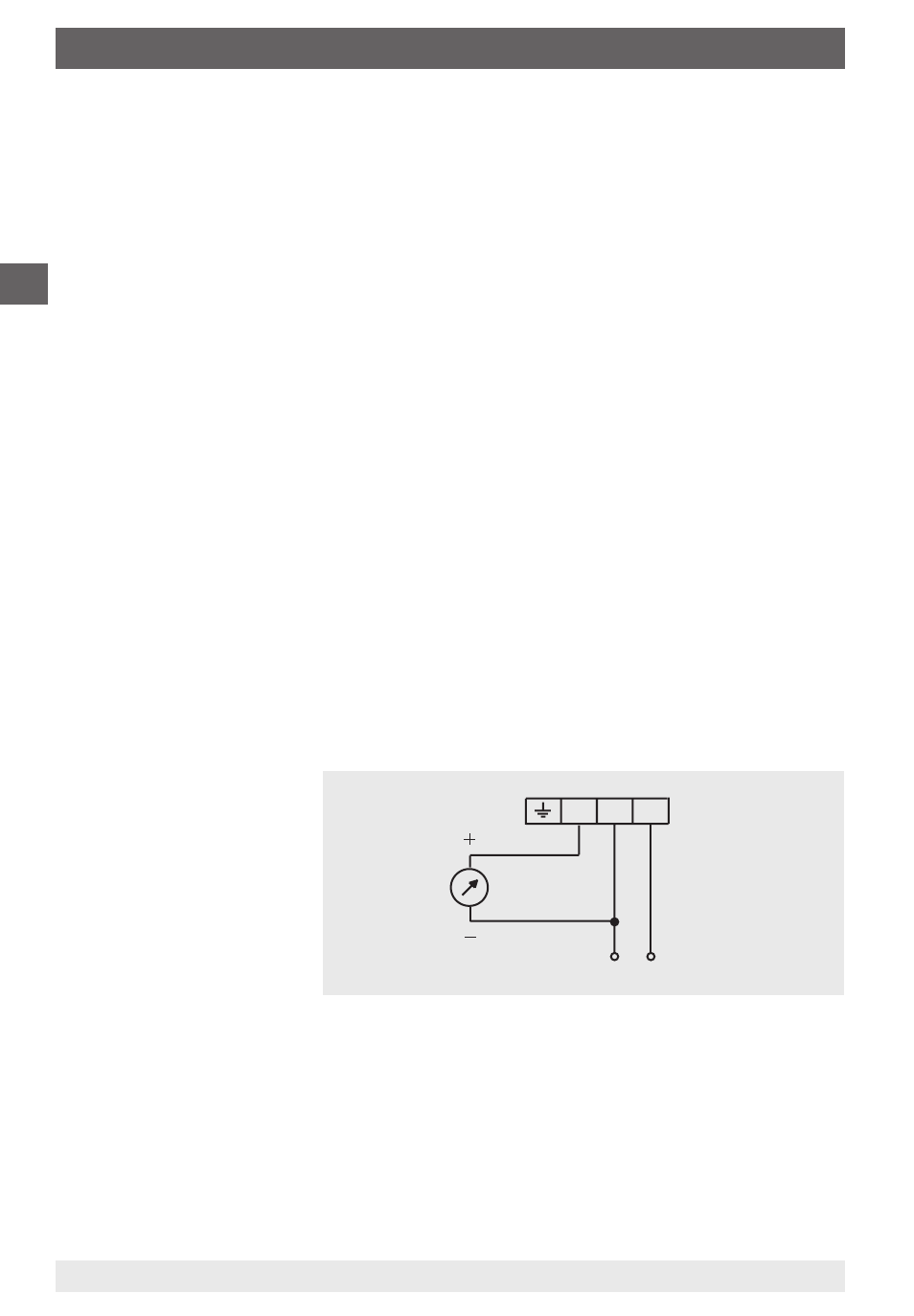

Das Gerät besitzt einen
3-Leiteranschluss und
wird gemäß Abbildung
elektrisch angeschlossen.
Inbetriebnahme
Vorraussetzung für die Inbetriebnahme ist die ordnungsgemäße Installation
des Gerätes sowie aller elektrischen Schaltleitungen. Alle Anschlussleitungen
müssen dabei so verlegt werden, dass keine mechanische Kräfte auf das
Gerät einwirken.
Die Druckmessleitungen sind so mit Gefälle zu verlegen, dass z. B. bei Flüssig-
keitsmessungen keine Luftsäcke und bei Gasmessungen keine Wassersäcke
auftreten können. Wenn das notwendige Gefälle nicht erreicht wird, so sind an
geeigneten Stellen Wasser- bzw. Luftabscheider einzubauen.
