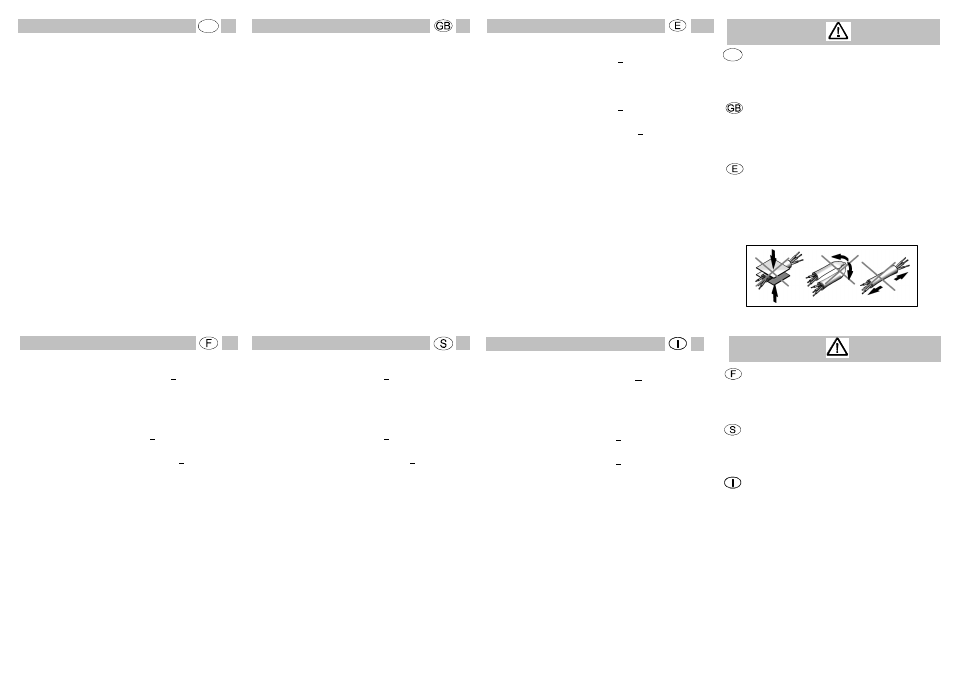

Technische Daten
Betriebsspannungsbereich DC 10 ... 30 V (=Ub)
Max. zul. Restwelligkeit ≤ 10% Ub
Max. zul. Schaltstrom 100 mA
Max. zul. Schaltleistung 3 W (ohmsche Last)
Spannungsabfall max. 1,8 V
Reststrom ≤ 0,1 mA
Schaltbare Kapazität 100 nF
Schaltzeit Ein: ≤ 0,2 ms
Aus: ≤ 0,5 ms
Kurzschlussfestigkeit ja
Verpolungsfestigkeit ja
Umgebungstemperatur
(Kabel starr)
(Kabel bewegt) -20° C ... +60° C
-5° C ... +60° C
Lagertemperatur -20° C ... +70° C
Schutzart IP 65/67 nach
EN 60 529
CE-Kennzeichnung nach EN 60947-5-2 und
EN 50 081-1
Werkstoffe St, PUR
Datos técnicos
Tensión de funcionamiento DC 10 ... 30 V (=Ub)
Rizado residual máximo. < 10% Ub
Corriente nominal máxima 100 mA
Carga máxima 3 W (carga Óhmica)
Caída de tensión max. 1,8 V
Corriente residual < 10 µ A
Capacidad de interrupción 100 nF
Tiempo de respuesta on: < 0,2 ms
off:
≤ 0,5 ms
Protección contra cortocircuito si
Protec. contra polaridad inversa si
Temperatura del ambiente
(cable inmóvil)
(cable en movimiento) -20° C ... +60° C
-5° C ... +60° C
Temperatura de almacen. -20° C ... +70° C
Clase de protección IP 65/67 según
EN 60 529
Marcado CE según EN 60947-5-2 y
EN 50 081-1
Materiales Acero, PUR
Caractéristiques techniques
Plage de tension de service DC 10 à 30 V (=Ub)
Ondulation résiduelle adm. max. < 10% Ub
Courant nominal max. adm. 100 mA
Puissance de commut. max.
adm. 3 W (charge résist.)
Chute de tension max. 1,8 V
Courant résiduelle < 10 µ A
Charge capacitive commut. 100 nF
Temps de réponse activé : < 0,2 ms
désact :
≤ 0,5 ms
Protection c. courts-circuits oui
Prot. contre les invers. de
polarité oui
Température ambient
(câble fixe)
(câble mobile) -20° C ... +60° C
-5° C ... +60° C
Température de stockage -20° C à +70° C
Indice de Protection IP 65/67 selon
NE 60 529
Conformité CE selon NE 60947-5-2 et
NE 50 081-1
Matériaux Acier, PUR,
Tekniska data
Driftspänning DC 10 ... 30 V (=Ub)
Max. tillåten rippel < 10% Ub
Max. tillåten kopplingsström max 500 mA
Max. tillåten kopplingseffekt 3 W (ohmsk last)
Spänningsfall max. 1,8 V
Restström < 10 µ A
Kopplingskapacitet 100 nF
Reaktionstid till: < 0,2 ms
från: ≤ 0,5 ms
Kortslutningssäker ja
Polvändningsskydd ja
Omgivningstemperatur
(stel kabel)
(rörlig kabel) -20° C ... +60° C
-5° C ... +60° C
Lagringstemperatur -20° C ... +70° C
Kapslingsklass IP 65/67 enligt
EN 60 529
CE-märkning enligt EN 60947-5-2 och
EN 50 081-1
Materialer St, PUR
Dati tecnici
Tensione di azionamento DC 10 ... 30 V (=Ub)
Ondulazione residua (Ripple) max. < 10% Ub
Corrente di azionamento max. 100 mA
Potere di rottura max. 3 W (carico
ohm.)
Caduta di tensione max. 1,8 V
Corrente residua < 10 µ A
Capacità di commutazione 100 nF
Tempi di commut. - azionam.
- disazionam
< 0,2 ms
≤ 0,5 ms
Protezione c. corto circuito sì
Protezione c. inversione pol. sì
Temperatura ambiente
(cavo fisso)
(cavo mobile) -20° C ... +60° C
-5° C ... +60° C
Temperatura di stoccaggio -20° C ... +70° C
Grado di protezione IP 65/67 a norme
EN 60 529
Marchio CE a norme in
conformità di EN 60947-5-2 e
EN 50 081-1
Materiali St, PUR
Technical data
Operating voltage range DC 10 ... 30 V (=Vb)
Max. residual ripple ≤ 10% Vb
Max. perm switching current 100 mA
Max. perm. switching output 3 W (Ohmic load)
Voltage drop max. 1.8 V
Residual current ≤ 0,1 mA
Switchable capacity 100 nF
Switching time On: ≤ 0.2 ms
Off: ≤ 0.5 ms
Short-circuit-proof yes
Polarity-reversal protection yes
Ambient temperature
(cable immobile)
(cable moveable) -20° C ... +60° C
-5° C ... +60° C
Storage temperature -20° C ... +70° C
Protection class IP 65/67 according to
EN 60 529
CE symbol as per EN 60947-5-2 and
EN 50 081-1
Materials St, PUR
Verwenden Sie nur Netzteile, mit sicherer
elektrischer Trennung der Betriebsspannung
nach IEC 742/EN 60742/VDE 0551 mit mind.
4 kV Isolationsfestigkeit (PELV). Schaltnetzteile
nach EN 60950/VDE 0805 sind zulässig.
Use only power units with guarantee reliable
elect. isolation of the operating voltages as per
IEC 742/EN 60742/VDE 0551 with at least 4 kV
isolation resistance (PELV). Switch power packs
as per EN 60950/VDE 0805 are permitted.
Utilizar sólo fuentes de alimentación que
garanticen un aislamiento fiable de las tensiones
de alimentación según IEC 742/EN 60742/VDE
0551 con una resistencia de aislamiento de por lo
menos 4 kV (PELV). Pueden utilizarse fuentes de
alimentación conmutadas según EN 60950/VDE
0805.
N'utiliser que des blocs d'alimentation isolés selon
la norme IEC 742/EN 60742 / VDE 0551
garantissant une tension d'isolement de 4 kV min.
(TBT). Les alimentations à découpage à la norme
EN 60950/VDE 0805.
Använd endast nätdel som garanterar en säker
elektrisk isolering av driftsspänningen enligt IEC
742/EN 60742/VDE 0551 med minst 4 kV
isolationstålighet (PELV). Kombinationsnätdelar är
tillåtna enlighet med EN 60950/VDE 0805.
Utilizzare esclusivamente alimentatori in grado di
garantire un sezionamento elettrico sicuro della
tensione di esercizio a norme IEC 742/EN 60742/
VDE 0551 con una resistenza min. di isolamento di
4 kV (PELV). E' ammesso l'impiego di gruppi di
alimentazione tipo "Chopper” a norme
EN 60950/VDE 0805
