Kwikset 780 SMT - Manual (Page 2)

1"
1"
U P
1-3/8"
(35mm)
1-3/4"
(44mm)
2-1/4"
(57mm)
D
(A)= 2-3/8" 60mm
(A)= 2-3/4" 70mm
FOLD
PLIER
DOBLE
B
C
Centerline
Centrer
Línea centra l
Centerline
Centrer
Línea centra
l
3. Percer le trou de 2-1/8" (54mm) jusqu'au
milieu de la porte environ, puis finir de
percer à partir de l'autre côte afin d'éviter
l'éclatement du bois.
4. Pour marquer la position du trou de la
gâche, fermer la porte et appuyer sur un
clou ordinaire de 2" (51 mm), à l’intérieur
du trou de 2-1/8" (54 mm), à travers le
trou-pilote jusqu’à ce que le clou fasse une
marque sur le chambranle de la porte (E).
6. Percer un trou de 1" (25 mm) de diamètre
dans le chambranle (E) de la porte. Percer le
trou à 1" (25 mm) de profondeur.
7. Tracer le contour de la plaque (F) avant
du verrou sur le champ de la porte et ciseler
un espace de 5/32" (4 mm) de profondeur.
Aucun ciselage n’est requis pour un verrou
à enfoncement. Marquer les centres des
trous de vis et percer des trous-pilotes
de 1/8" (3 mm) de diamètre de la même
profondeur que la longueur des vis.
1. L’écartement de référence (A) est de
2-3/8" (60 mm) ou de 2-3/4" (70 mm).
Pour le verrou réglable, le même écar-
tement que celui de la serrure existante
est recommandé. B. Placer le pliage
du gabarit sur le champ de la porte, le
centrer à 5-1/2" (140 mm) au-dessus de
la ligne centrale de la serrure complète.
C. Marquer le centre du trou de la fa-
çade de la porte selon l’écartement (A)
désiré. D. Marquer le centre approprié
du champ de la porte.
2. Percer des trous-pilotes de 1/8" (3 mm)
de diamètre aux endroits marqués. Percer
des trous-pilotes de 2" (51 mm) de
profondeur dans le champ de la porte.
2. En donde se ha marcado, perfore los orificios
guía de 1/8" (3 mm) de diámetro. Perfore a
través de la puerta sobre la cara de la puerta
y a 2" (51 mm) de profundidad en el borde de
la puerta.
8. Tracer le contour de la gâche (E) sur le
chambranle et ciseler un espace de 5/64"
(2 mm) de profondeur. Percer des trous-
pilotes de 9/64” (3,6 mm) de diamètre de la
même profondeur que la longueur des vis.
8. Trace el recibidor en el marco (E) y
cincele una zona de 5/64” (2 mm) de
profundidad. Perfore orificios guía de 9/64”
(3,6 mm) de diámetro, del mismo largo que
los tornillos.
4. Para marcar la ubicación del orificio de la
placa del recibidor, cierre la puerta y presione
un clavo común de 2” (51 mm), desde el
orificio interior de 2-1/8” (54 mm), a través
del orificio guía, hasta que el clavo haga una
hendidura en el marco de la puerta (E).
3. Perfore un orificio de 2-1/8" (54mm)
aproximadamente hasta la mitad de la puerta,
después termine de perforar desde el otro
lado para evitar que se astille.
5. Percer un trou de 1" (25 mm) de diamètre
et de 2" (51mm) de profondeur dans le
champ de la porte.
5. Perfore un orificio de 1” (25 mm) de
diámetro en el borde de la puerta, de 2”
(51 mm) de profundidad.
1. Las distancias estándar al centro (A)
son de 2-3/8” (60 mm) o de 2-3/4” (70 mm).
Para un pasador graduable, se recomienda
la misma distancia al centro que tenga la
cerradura existente. B. Coloque el doblez
de la plantilla sobre el borde de la puerta,
con la línea central de 5-1/2” (140 mm)
por encima de la línea central del juego de
cerradura. C. Marque el centro del orificio
del frente de la puerta usando la ubicación
deseada para la distancia al centro (A). D.
Marque el centro correspondiente del borde
de la puerta.
6. Perfore un orificio de 1” (25 mm) de
diámetro en el marco (E) de la puerta de 1”
(25 mm) de profundidad.
7. Trace la placa frontal (F) del pasador en el
borde de la puerta y cincele una zona de
5/32” (4 mm) de profundidad. No se requiere
cincelado para pasadores de hincar. Marque
los centros de los orificios para tornillos
y perfore orificios guía de 1/8” (3 mm) de
diámetro, del mismo largo que los tornillos.
5.
6.
3.
4.
7.
8.
8. Trace strike on jamb (E) and
chisel out area 5/64" (2mm) deep.
Mark screw hole centers and drill
four 9/64" (3,6mm) diameter pilot
holes same length as screws.
5. Drill 1" (25mm) diameter hole
in door edge. Drill hole 2" (51mm)
deep.
2. Where marked drill 1/8" (3mm)
diameter pilot holes. Drill pilot hole
in door edge 2" (51mm) deep.
6. Drill 1" (25mm) diameter hole in
door jamb (E) 1" (25mm) deep.
(E)
3. Drill a 2-1/8" (54mm) diameter
hole about halfway through door,
then finish drilling from the other side
to prevent splintering.
4. To mark strike plate hole location,
close door and press a 2" (51mm)
common nail from inside
2-1/8" (54mm) hole through pilot
hole until nail makes indentation in
door jamb (E).
1. Standard backsets (A) are
2-3/8" (60mm) or 2-3/4" (70mm).
For adjustable latch, same backset
as existing lock is recommended.
B. Place fold of template on
door edge with, centerline 5-1/2"
(140mm) above centerline of
lockset. C. Mark center of door
face hole using desired backset
(A) location. D. Mark appropriate
center of door edge.
7. Trace face plate (F) of latch in
door edge and chisel out area
5/32" (4mm) deep. No chiseling
required for a drive in latch. Mark
screw hole centers and drill 1/8"
(3mm) diameter pilot holes same
length as screws.
5-1/2"
(40mm)
CL
CL
(c
(b
(a

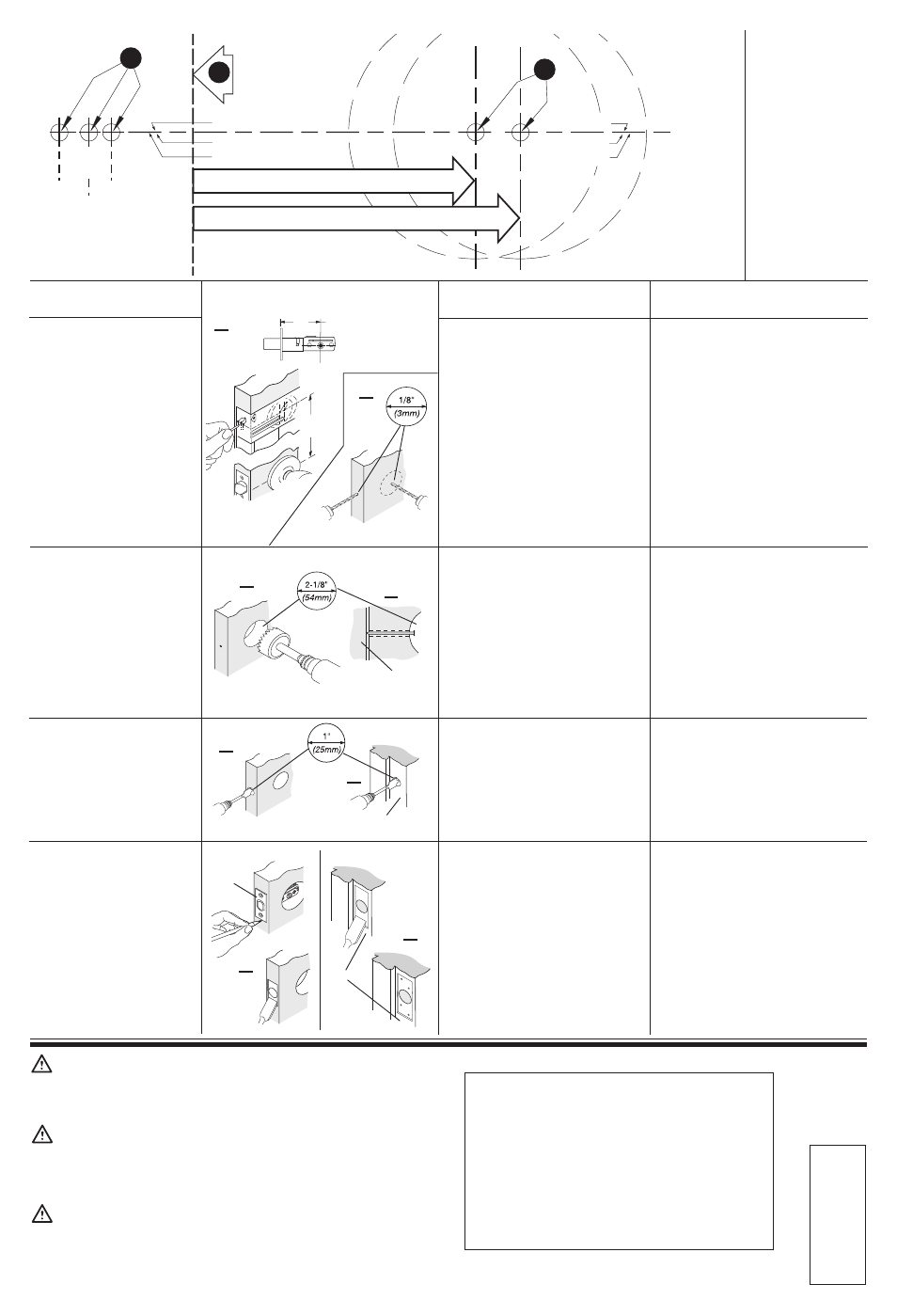

NEW DOOR DRILLING PERÇAGE D’UNE PORTE NEUVE PERFORACIÓN PARA PUERTAS NUEVAS.
2.
1.
PLANTILLA
TEMPLATE
GABARIT
(E)
(E)
(F)
(A) BACKSET
ECARTEMENT
DISTANCIA AL CENTRO
(A) =
U P
