2 / INSTALACJA URZĄDZENIA PL
Uwaga
— Przed rozpoczęciem montażu,
upewnić się, że strefa montażu jest czysta,
aby uniknąć zasysania pozostałości
wiórów i pyłu.
— Nie używać tego samego przewodu
wentylacyjnego, z którego korzystają
inne urządzenia, np. kanałów dymowych,
spalinowych bądź kominowych.
— Zgięcia przewodu wentylacyjnego
winny być ≤ 120°, przewód musi być
ułożony równolegle bądź pionowo od
punktu początkowego i winien być
połączony ze ścianą zewnętrzną.
— Po zakończeniu montażu należy
się upewnić, że okap jest prawidłowo
wypoziomowany, by uniknąć zbierania
się tłuszczu na którymś z jego brzegów.
Patrz: rys. 10.
— Należy użyć 4 dużych śrub z płaskim
łbem ST4*8, by zamontować wylot, patrz:
rys. 5.
— Dokręcić 4 śruby do szkła, by sprawdzić,
czy szkło i korpus okapu są połączone i
prawidłowo zamocowane, patrz:
rys. 6.
— Podtrzymując okap, za pomocą 16 dużych
śrub z płaskim łbem M4*10 połączyć korpus
okapu z kątownikiem, patrz:
rys. 7.
— Wysunąć przewód odprowadzający
przez otwór wylotu. Następnie upewnić się,
że wszystko jest prawidłowo zamontowane,
zdjąć haczyki, opuścić zewnętrzną część
komina i zakończyć montaż, patrz:
rys. 9.

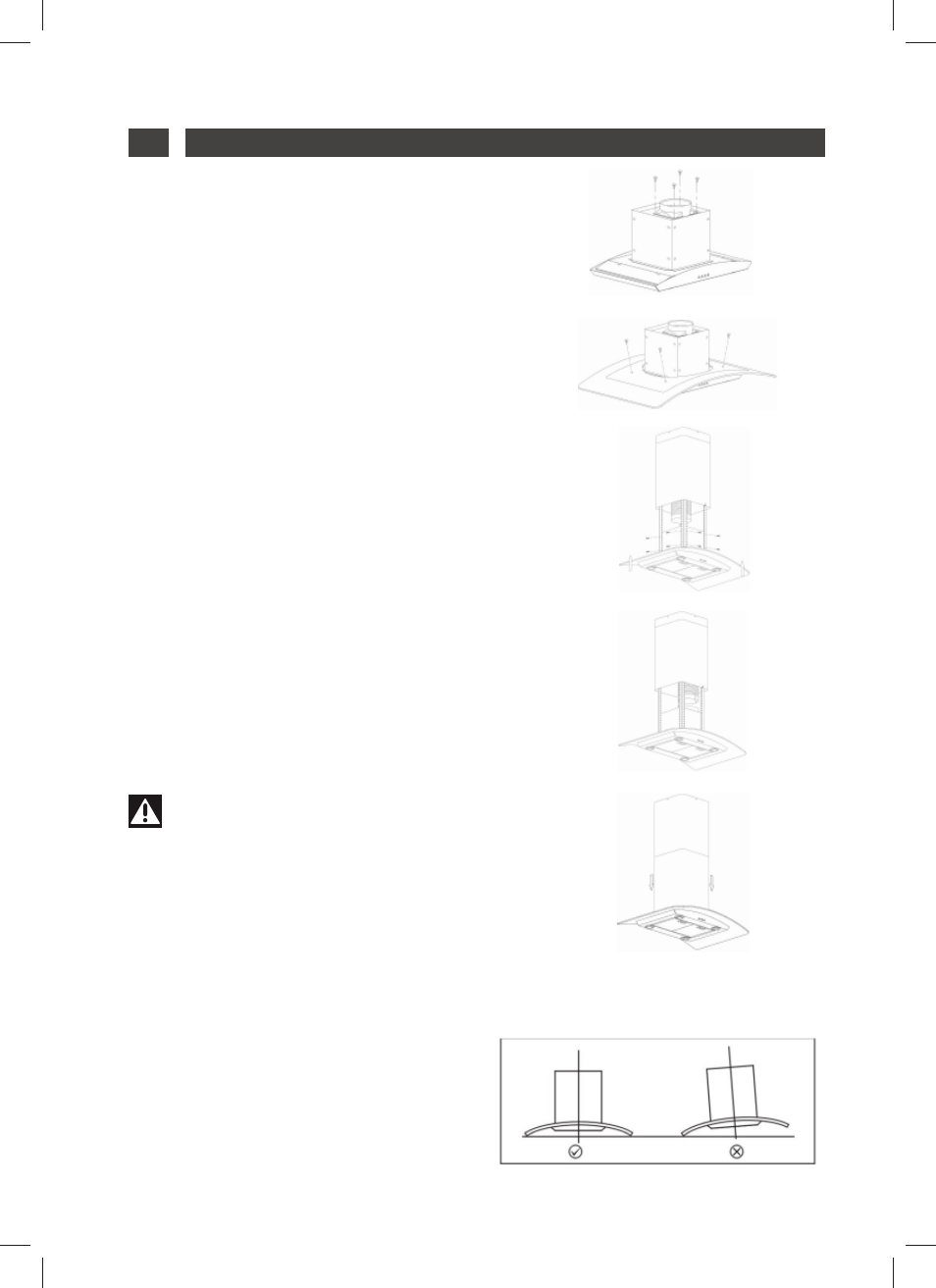

Rys. 10
Rys. 5
Rys. 6
Rys. 7
Rys. 8
Rys. 9
