2 / INSTALACE VAŠEHO PŘÍSTROJE CZ
Poznámka
— Než začnete s instalací, ujistěte
se, že je okolí čisté, aby jste zabránili
vsání kousků dřevěných pilin a prachu.
— Nemůžete použít vzduchové
ventilační potrubí jiného přístroje, např.
plynové potrubí, kalené potrubí nebo
potrubí s horkým vzduchem.
— Koleno ventilačního potrubí
musí být ≤ 120°, rovnoběžně nebo na
počátečním bodě a musí být zapojené do
vnější zdi.
— Po nainstalování se ujistěte,
že extraktor je nivelovaný, tak, aby se
zabránilo hromadění tuku na konci. Viz.
Obrázek 10.

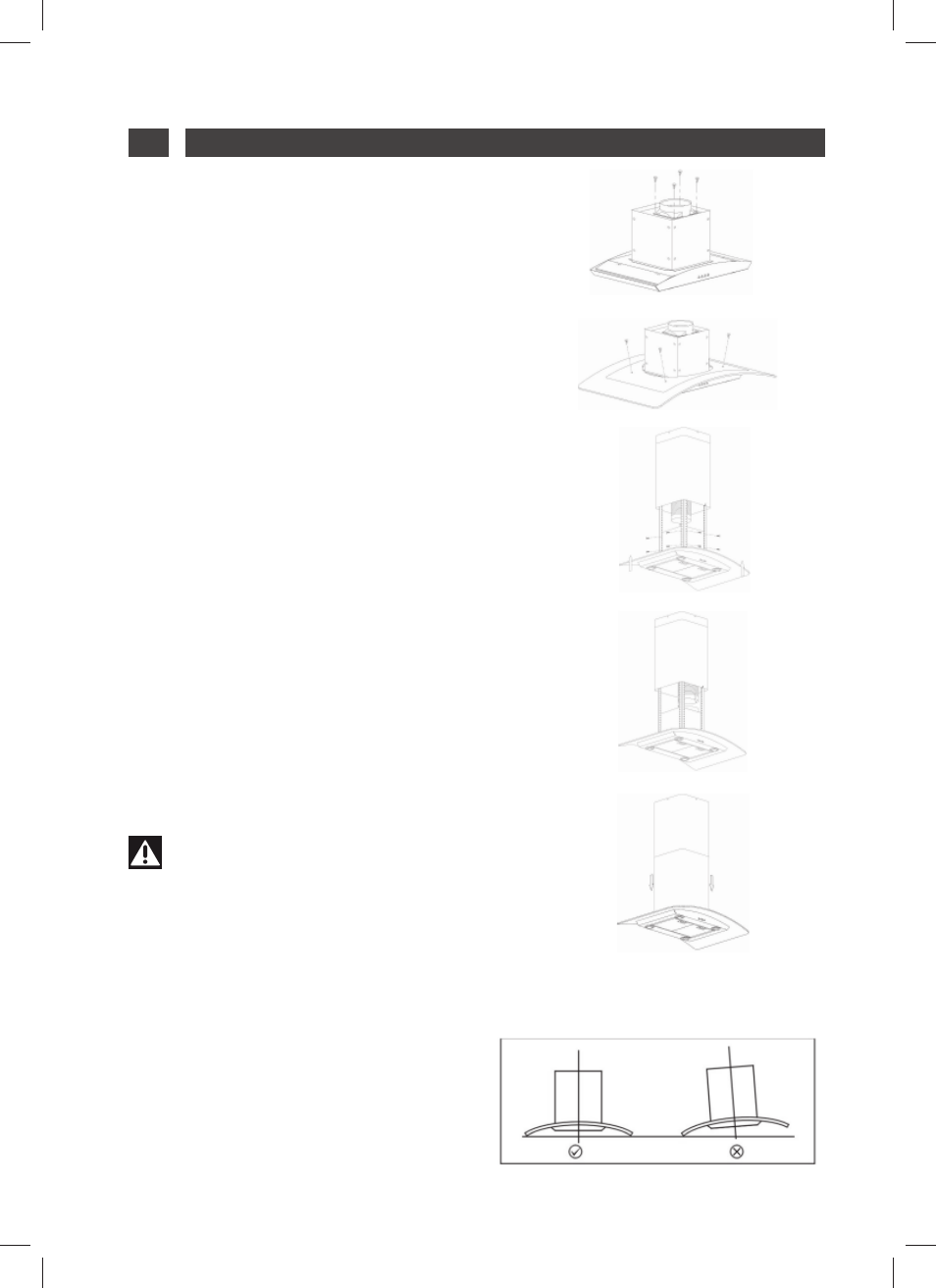

— Použijí se 4 jednotky velkých šroubů s
plochými hlavami ST4*8 pro nainstalování
vývodu, viz.
Obrázek 5.
— Utáhněte 4 skleněné šrouby, aby jste
se ujistili, že je zapojené sklo a těleso
kuchyňského zvonu a že jsou správně
upevněné, viz.
Obrázek 6.
— Podepřete zvon a použijte 6 jednotek
velkých šroubů s plochými hlavami M4*10
pro zapojení tělesa zvonu na úhelník, viz.
Obrázek 7.
— Umístěte vysunovací potrubí na vývod.
Potom se ujistěte, zda je vše správně,
vyndejte hák zvnějšku komína a instalace
bude ukončená, viz.
Obrázek 9.
Obrázek 10
Obrázek 5
Obrázek 6
Obrázek 7
Obrázek 8
Obrázek 9
