2 / NAINŠTALOVANIE VÁŠHO PRÍSTROJA SK
Poznámka
— Skôr ako začnete s inštaláciou,
ubezpečte sa, že v okolí nie sú zvyšky
drevených pilín a prachu, aby sa zabránilo
ich nasávaniu.
— Nesmie sa používať vzduchové
ventilačné potrubie, ktoré je spoločné aj
pre iný prístroj, ako napr. plynové, kalené
alebo potrubie s horúcim vzduchom.
— Koleno ventilačného potrubia
musí byť ≤ 120°, rovnobežné alebo v
počiatočnom bode a musí byť napojené
na vonkajšiu stenu.
— Po ukončení inštalácie sa
ubezpečte, či je extraktor nivelovaný,
aby sa zabránilo hromadeniu mastnoty
na konci. Viď. Obrázok 10.
— Použite 4 jednotky veľkých skrutiek s
plochou hlavou ST4*8 pre nainštalovanie
vývodu, viď.
Obrázok 5.
— Utiahnite všetky 4 sklenené skrutky, aby
ste si overili, či sú sklo a teleso kuchynského
zvona zapojené a správne upevnené, viď.
Obrázok 6.
— Podoprite zvon a použite 6 jednotiek
veľkých skrutiek s plochou hlavou M4*10
pre zapojenie telesa zvona na uholník, viď.
Obrázok 7.
— Nasaďte vyťahovacie potrubie na vývod.
Napokon sa ubezpečte, či je všetko správne
umiestnené, odoberte hák z vonkajšej
komína a tým sa skončí inštalácia, viď.
Obrázok 9.

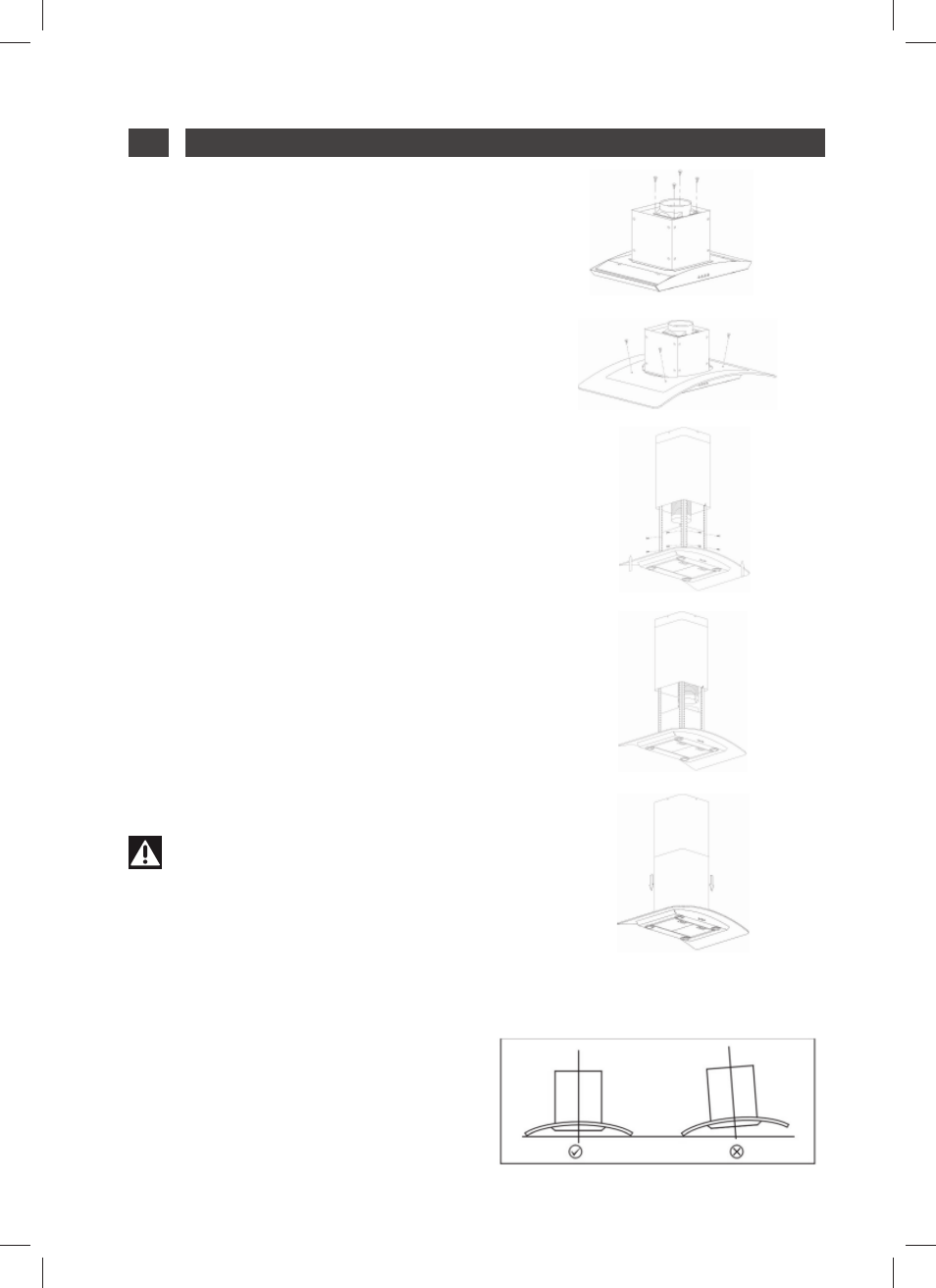

Obrázok 10
Obrázok 5
Obrázok 6
Obrázok 7
Obrázok 8
Obrázok 9
