• OCHRONA ŚRODOWISKA NATURALNEGO

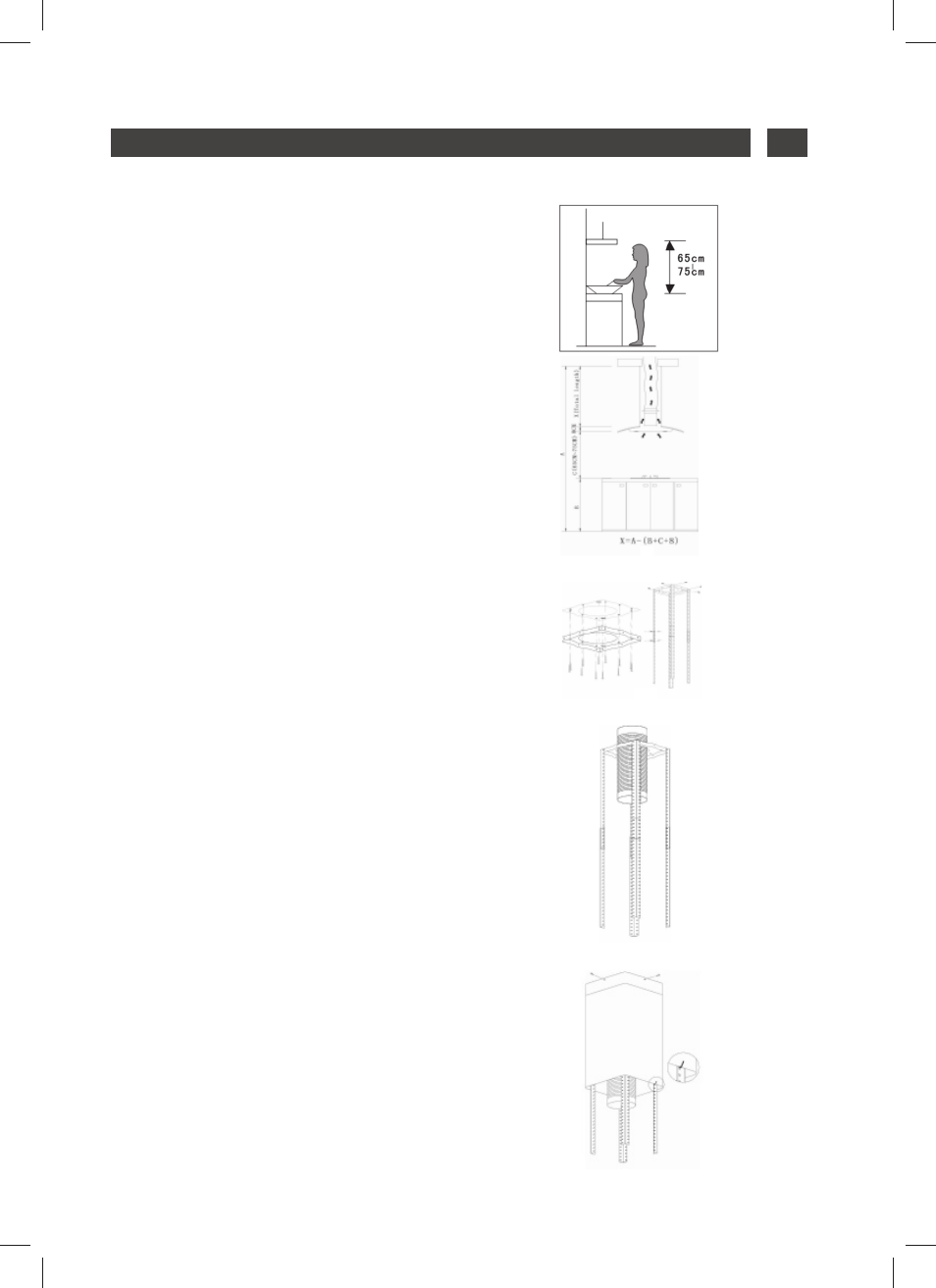

— Sufi t winien utrzymać ciężar o wadze
co najmniej 40 kg, a jego grubość winna
wynosić co najmniej ≥ 30mm (patrz:
rys.
2). W sufi cie należy wyciąć okrągły otwór o
wymiarach 1*170mm.
— Zgodnie z rozstawem otworów
występującym na zespole mocującym,
wywiercić w sufi cie 12 otworów, patrz:
rys.
2. Do zamontowania na sufi cie zespołu
mocującego należy użyć 12 dużych śrub
z płaskim łbem ST6*40mm, a następnie
8 śrub M4*10 i nakrętki M4 z uszczelką
do połączenia kątowników z zespołem
mocującym, patrz:
rys. 1, obliczając długość
kątownika oraz 16 śrub z łbem płaskim M4*10
i nakrętki M4 z uszczelką do połączenia
kątownika z kolejnym kątownikiem (długość
nałożonych kątowników nie może być
mniejsza niż 100mm).
— Jeden z końców przewodu
odprowadzającego umieścić w otworze o
średnicy 170mm, patrz:
rys. 3.
— Należy użyć 4 dużych śrub z płaskim
łbem ST4*8, by połączyć wewnętrzną
część komina z zespołem mocującym.
Jedną z nich należy umieścić na zewnątrz
komina oraz użyć dwóch haczyków do
podtrzymania zewnętrznej części komina aż
do zakończenia instalacji, patrz:
rys. 4.
Rys. 3
Rys. 4
Rys. 1
Rys. 2
2 / INSTALACJA URZĄDZENIA PL
