118
2 / HET INSTALLEREN VAN UW APPARAAT NL
Opmerking
— Voordat u begint met de
installatie, dient u te controleren of
de zone schoon is om aanzuiging van
restanten houtspaanders en stof te
voorkomen.
— Sluit het afvoersysteem van
de afzuigkap niet aan op een reeds
bestaand ventilatiesysteem dat door een
ander apparaat gebruikt wordt zoals een
gasleiding, verwarmingsbuis of hete-
luchtbuis.
— De hoek van de ventilatiebuis
dient ≤ 120°, te zijn of parallel te zijn of
boven het beginpunt en dient verbonden
te worden met een buitenmuur.
— Na installatie dient u te
controleren of de afzuigkap waterpas is
om te voorkomen dat er zich vet ophoopt
in het eindgedeelte. Zie afbeelding 10.

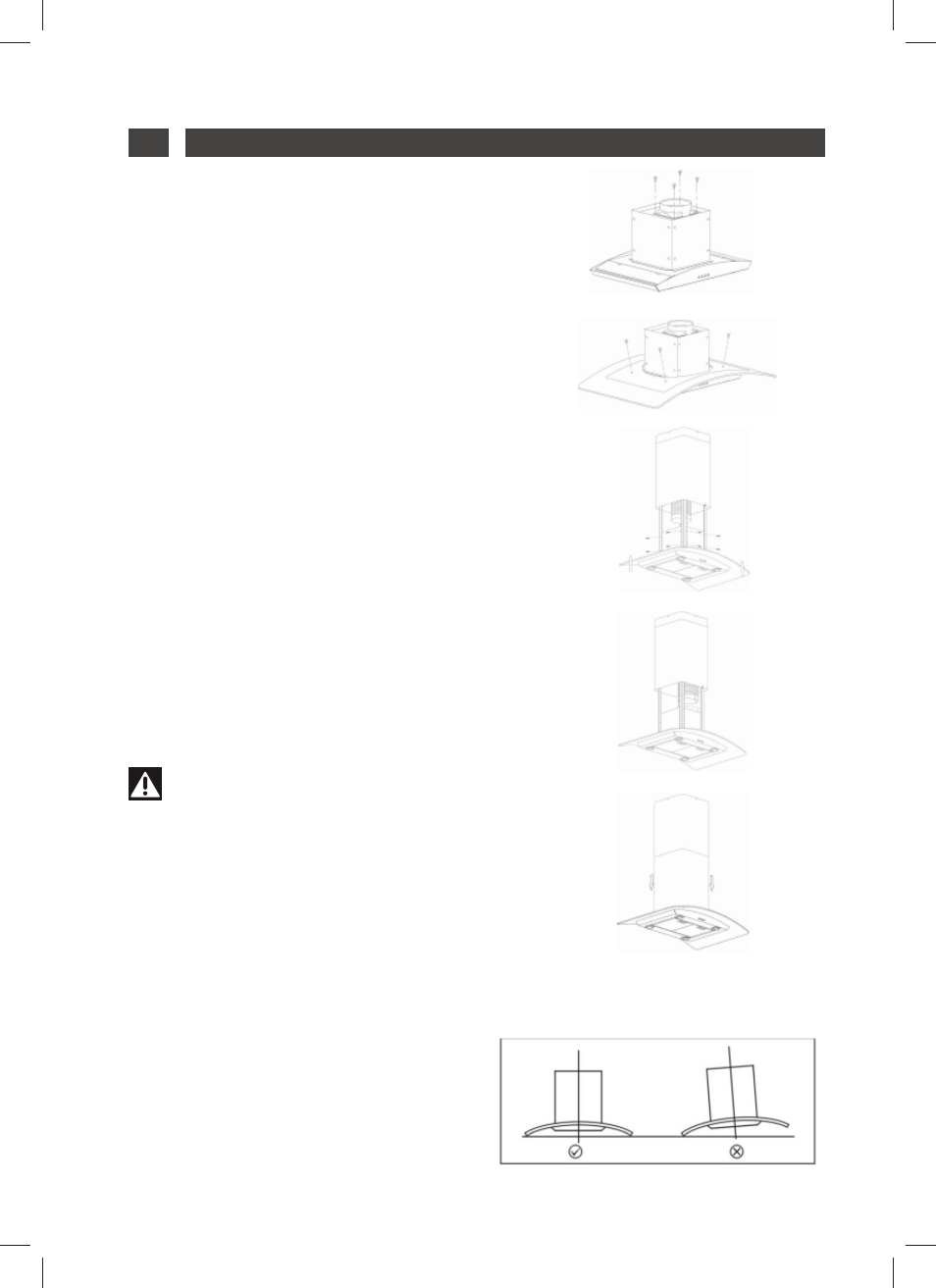

— Er worden vier grote schroeven met platte
kop met maat ST4*8 gebruikt om de afvoer
te installeren, zie afbeelding 5.
— Draai de 4 glazen schroeven aan om
te controleren of het glas en de behuizing
van de afzuigkap correct zijn verbonden en
bevestigd, zie afbeelding 6.
— Ondersteun de afzuigkap en gebruik 6
grote schroeven met platte kop met maat
M4*10 om de behuizing van de afzuigkap te
bevestigen aan het gebogen gedeelte, zie
afbeelding 7.
— Plaats de uitschuifbare pijp in de opening.
Controleerbaar daarna of alles in orde is,
verwijder de haak van de buitenzijde van
het afvoerkanaal; de installatie is klaar, zie
afbeelding 9.
Afb. 10
Afb. 5
Afb. 6
Afb. 7
Afb. 8
Afb. 9
