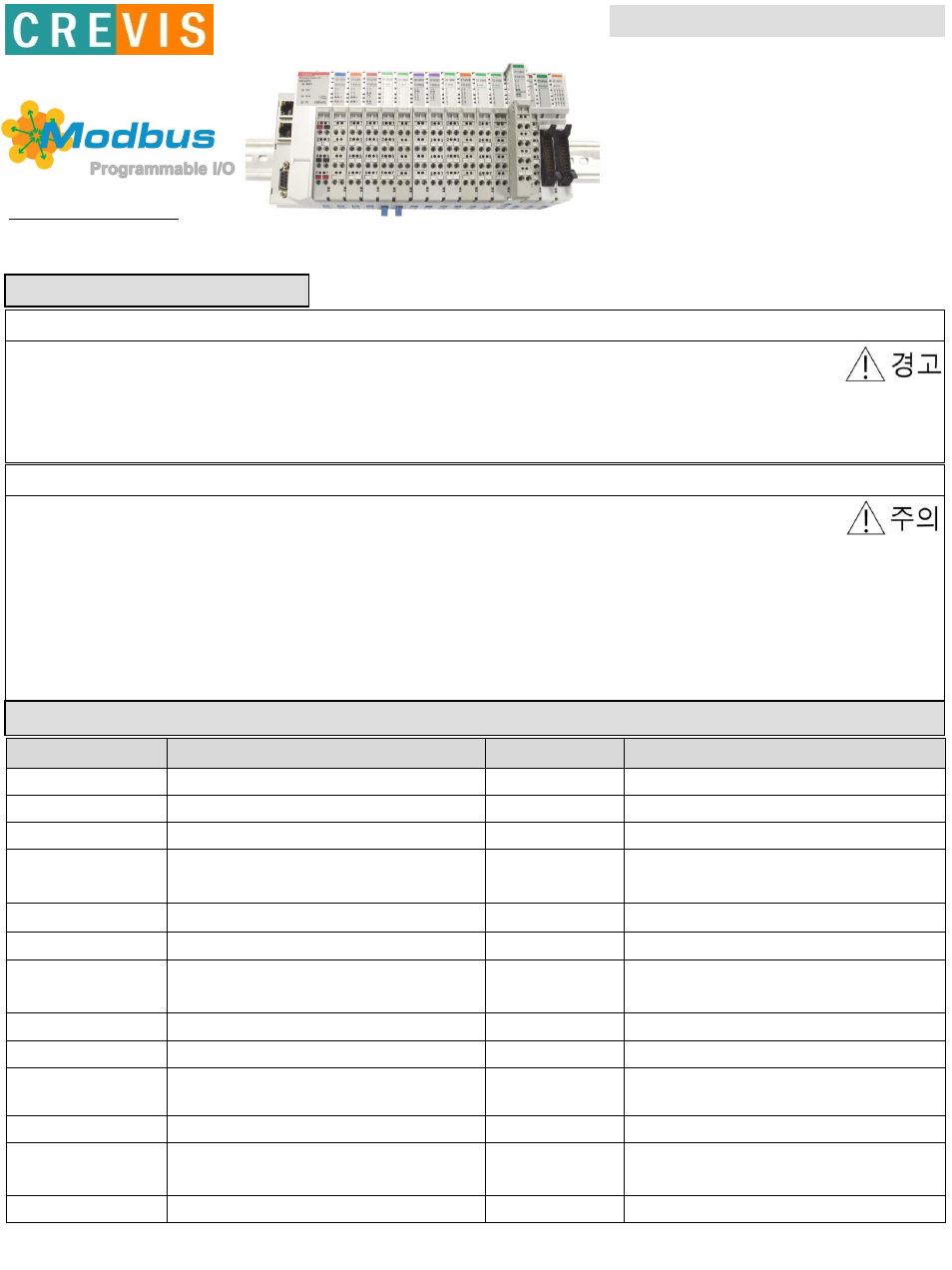

제품을 사용하시기 전에
저희 (주)크래비스 제품을 구입해 주셔서 감사합니다. 제품의 효율적인 사용을 위하여 반드시 본 사용 설명서의 내용을 숙지 하신 후
사용해 주십시오.
안전상의 주의 사항
*경고와 주의로 구분되어 있으니, 필히 숙지 하여 주십시오.
● 전원이 인가된 상태에서 단자대를 만지지 마십시오.
● 전원이 인가된 상태에서 제품을 조립하지 마십시오.
● 제품내부에 금속성 이물질이 유입되지 않도록 하십시오.
● 전원이 인가된 상태에서 배선 작업을 하지 마십시오.
● 배선 작업은 전기공사 전문가가 해 주십시오.
지시사항을 위반하였을 때, 심각한 상황을 초래하여 사망 또는 중상을 입을 가능성이 있는 경우
● 제품의 정격전압 및 단자배열을 확인 후 배선하여 주십시오.
● 주변 온도가 60℃를 넘는 장소는 피해 주십시오.
● 직사 광선이 직접 노출된 장소는 피해 주십시오.
● 주변 습도가 90%를 넘는 장소는 피해 주십시오.
● 가연성 물질이 있는 주변에 설치하지 마십시오.
● 제품에 직접 진동이 인가되지 않도록 하십시오.
● 전문 A/S요원 외에는 제품을 분해,수리,개조하지 마십시오.
● 사용설명서에 명기된 환경조건에서 사용해 주십시오.
● 확장 연결되는 모듈의 부하는 규정된 정격 이내로 사용해 주십시오.
지시사항을 위반하였을 때, 경미한 상해나 제품손상 및 대물손해가 발생할 가능성이 있는 경우
1. NA-9379 제품 사양
사용설명서
FnIO S-series
Class 2, adjacent to voltage rating (30Vmax.)
화재,감전사고, 오동작의 원인이 됩니다.
화재,감전사고, 오동작의 원인이 됩니다.
화재,감전사고, 오동작의 원인이 됩니다.
화재,감전사고, 오동작의 원인이 됩니다.
화재의 원인이 됩니다.
화재 및 감전의 원인이 됩니다.
화재 및 감전사고의 원인이 됩니다.
감전, 화재, 오동작 또는 제품 열화의 원인이 됩니다.
화재, 오동작 또는 고장의 원인이 됩니다.
감전사고 및 오동작의 원인이 됩니다.
화재, 감전사고 및 오동작의 원인이 됩니다.
화재, 감전사고 및 오동작의 원인이 됩니다.
감전사고 및 오동작의 원인이 됩니다.
화재, 감전사고 및 오동작의 원인이 됩니다
구분
일반사양
구분
상세사양
사용/보존 온도
-20℃~60℃ / -40℃~85℃
네트워크 방식
모드버스/TCP
사용/보존습도
5% ~ 90% 단, 이슬이 맺히지 않을 것
케이블
이더넷 케이블 (쉴드 케이블)
내진동/내충격
IEC68-2-6(2G) / 10G
케이블 길이(m)
이더넷 허브 에서 최대 100m
EMC/ESD
EN 61000-6-2:2005
EN 61000-6-4/A11:2011
최대 입출력크기
/통신속도(Kbps)
126Words / 126Words
10/100Mbps
확장 모듈 위치
FnIO-S series의 가장 왼쪽에 장착
확장모듈수
최대 32 모듈
사용환경
부식성 가스가 없고, 먼지가 심하지 않을 것 인터페이스 커넥터
RJ-45 소켓 2개
필드 공급전압
Class 2, 24VDC
24VDC (11VDC ~ 28.8VDC)
프로그래밍/
프로그래밍 언어
CoDeSys V3.5 SP3 Patch 1
/ IEC 61131-3 (LD, IL, ST, FBD, SFC)
필드 공급전류
최대 10A
프로그램 메모리
512Kbytes
Fn-BUS 공급전류
최대 1.5A@5Vdc
데이터 메모리
512Kbytes
절연
시스템 전원 – 내부 로직: 비 절연
시스템 전원 – I/O 드라이버 : 절연 비 휘발성 메모리
32Kbytes
(Retain : 16Kbytes, Flag : 16Kbytes)
외형치수
54mm × 99mm × 70mm
최대 노드
이더넷 규격에 제한
프로토콜
MODBUS/TCP, DHCP, BOOTP, SNMP
시리얼포트 구성
(RS232/485)
노드: 1 / Baud rate: 38400 / 데이터비트: 8
패리티 비트: 없음 / 스톱 비트: 1
무게
167g
인증
UL/CE
Update date : 2014.06.13
Programmable I/O
* Power Isolators must be used according to the usage of 5VDC/24VDC/48VDC or AC Voltage modules
