35 685980 (SP)
Requisitos eléctricos
(Enchufe de tierra de tres terminales de 120 voltios, 60 Hertz)
NOTA: El diagrama de cableado se encuentra
dentro de la campana de control.
Instrucciones para la conexión a tierra
La lavadora debe conectarse a tierra. La conexión a
tierra reduce los riesgos de eléctricas en caso de mal
funcionamiento o averías eléctricas, creando una ruta
de menor resistencia para la corriente eléctrica. La
lavadora tiene un cordón con un conductor de tierra
del equipo y un enchufe de tierra de tres terminales.
Dicho enchufe debe conectarse directamente a un
receptáculo apropiado que esté debidamente instalado
y conectado a tierra, de conformidad con las normas y
ordenanzas locales.
No realice modificaciones en el enchufe que trae la
lavadora. Si el mismo no entra en el receptáculo,
contrate los servicios de un electricista calificado para
que le instale el receptáculo de pared apropiado.
NOTA: Llame a un electricista calificado para que
revise la polaridad del receptáculo de pared. Si la
lectura del voltaje difiere de la que aparece en la
ilustración, el electricista debe solucionar el problema.
D009I
Para reducir el riesgo de incendio,
descarga eléctrica o lesiones personales,
todo el cableado y las conexiones a tierra
DEBERÁN cumplir con las estipulaciones
de la última edición de las Normas para
instalaciones eléctricas de los Estados
Unidos (National Electrical Code), ANSI/
NFPA 70 y las regulaciones locales
pertinentes, según el caso. Es
responsabilidad del cliente hacer que un
electricista calificado revise el cableado,
los fusibles y los cortacircuitos, a fin de
asegurarse de que su vivienda cuenta con
la capacidad de energía eléctrica necesaria
para el funcionamiento de la lavadora.
W028SB
ADVERTENCIA
D009I

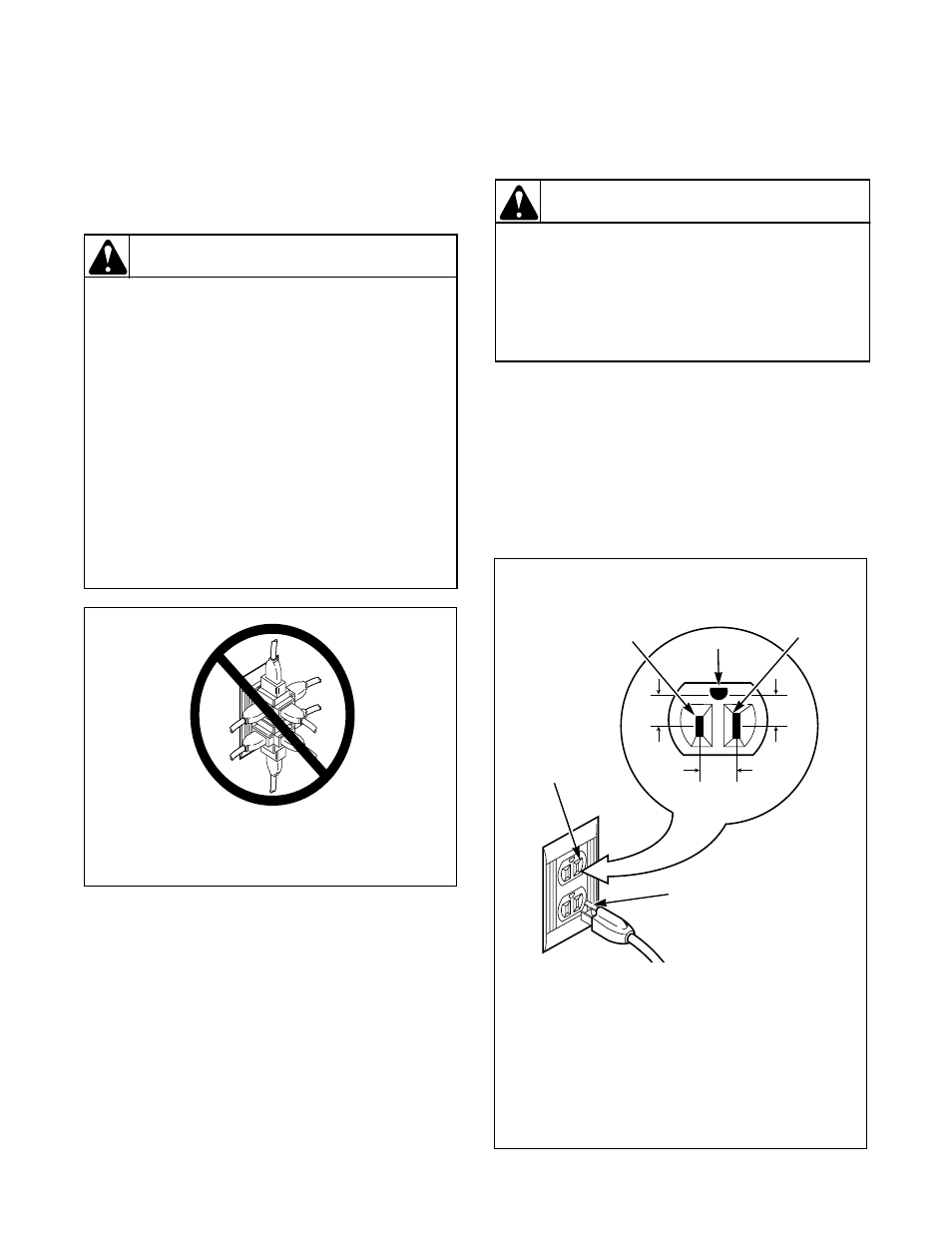

No sobrecargue los circuitos
No utilice adaptador
No utilice cordón de extensión
D799I
1 Terminal “L1”
2 Tierra
3 Lado neutro
4 Terminal de tierra de sección redonda
5 Neutro
6 120 ± 12 V.C.A.
7 0 V.C.A.
8 120 ± 12 V.C.A.
La conexión indebida del conductor de
tierra del equipo puede traducirse en un
peligro de descarga eléctrica. Consulte a un
técnico de mantenimiento o electricista
calificado si no está seguro de que su
lavadora está bien conectada a tierra.
W032S
ADVERTENCIA
Circuito estándar de tres conductores,
de 120 voltios 60 Hertz, 15 amperios,
debidamente conectado a tierra
1
2
3
7
6
8
5
4
