84
VQT4U60
Připevnění reproduktoru na zeď (volitelná možnost)
Jednotka reproduktorů může být připevněna na stěnu pomocí dodaných konzol pro montáž na stěnu a podobně.
Ujistěte se, že použitý šroub a stěna jsou dostatečně silné na to, aby udržely hmotnost alespoň 33 kg.
Součástí dodávky nejsou šrouby a jiný materiál pro upevnění, protože typ a rozměr se může v každé instalaci lišit.
≥Podrobné informace o požadovaných šroubech jsou popsány v kroku 2 v části “Pokyny pro montáž na zeď”.
≥Nezapomeňte připojit šňůru pro zamezení pádu, která slouží jako další bezpečnostní prvek.
∫ Dodávané příslušenství
≥ 1 Bezpečnostní držák
≥ 1 Šroub
≥ 2 Konzoly na zeď
∫ Další vyžadované příslušenství
(prodává se samostatně)
≥ 4 Šrouby pro konzolu na zeď
≥ 1 Šroub pro bezpečnostní držák
≥ 1 Šňůra pro zabránění pádu
*
≥ 1 Závěsný šroub
* Použijte šňůru, která je schopna udržet více než 33 kg (s
průměrem kolem 1,5 mm).
1
Změřte a označte si polohu konzol na zdi (obě
strany).
{. Pomocí následujících obrázků vyhledejte místa
přišroubování.

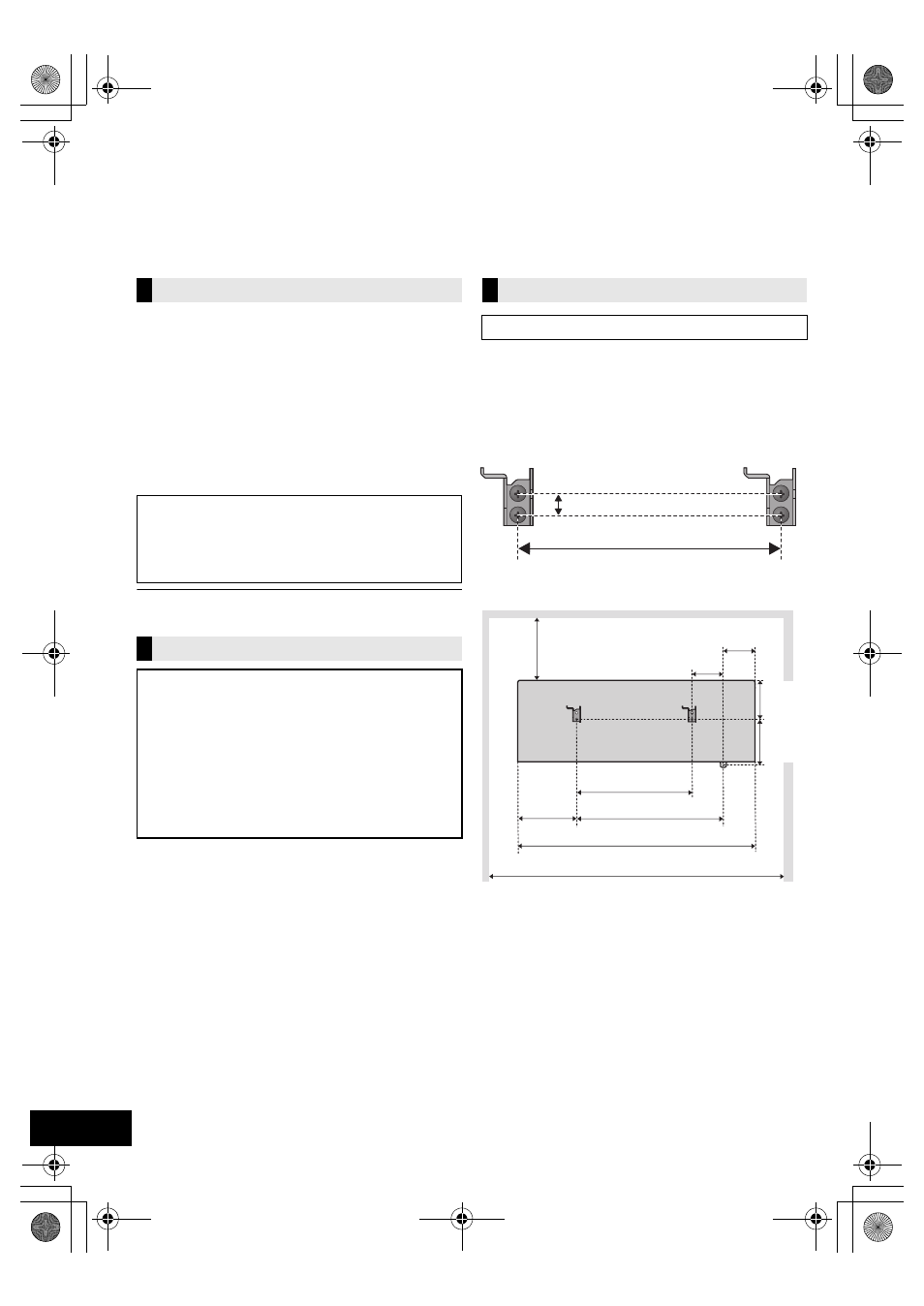

Místo pro připevnění konzol na zeď
Vyžadovaný prostor
Příslušenství pro montáž
≥ Bezpečnostní držák uložte mimo dosah dětí, hrozí
nebezpečí spolknutí.
≥ Šrouby uložte mimo dosah dětí, hrozí nebezpečí
spolknutí.
≥ Konzoly na stěnu uložte mimo dosah dětí, hrozí
nebezpečí spolknutí.
Bezpečnostní upozornění
Vyžaduje se profesionální instalace.
Instalaci může provádět pouze kvalifikovaný
odborník na instalaci.
PANASONIC SE VZDÁVÁ ODPOVĚDNOSTI ZA
ŠKODY NA MAJETKU A/NEBO ZA VÁŽNÉ
UBLÍŽENÍ NA ZDRAVÍ ZPŮSOBENÉ
NEVHODNOU INSTALACÍ NEBO Z
NESPRÁVNOU MANIPULACÍ.
≥ Dbejte, abyste toto zařízení nainstalovali tak,
jak je uvedeno v tomto návodu k obsluze.
Pokyny pro montáž na zeď
Před montáží zařízení vypněte a odpojte síťový kabel.
252 mm
12,5 mm
300 mm
319 mm
770 mm
83 mm
252 mm
82 mm
169 mm
570 mm
67 mm
122 mm
