9
Deutsch
9

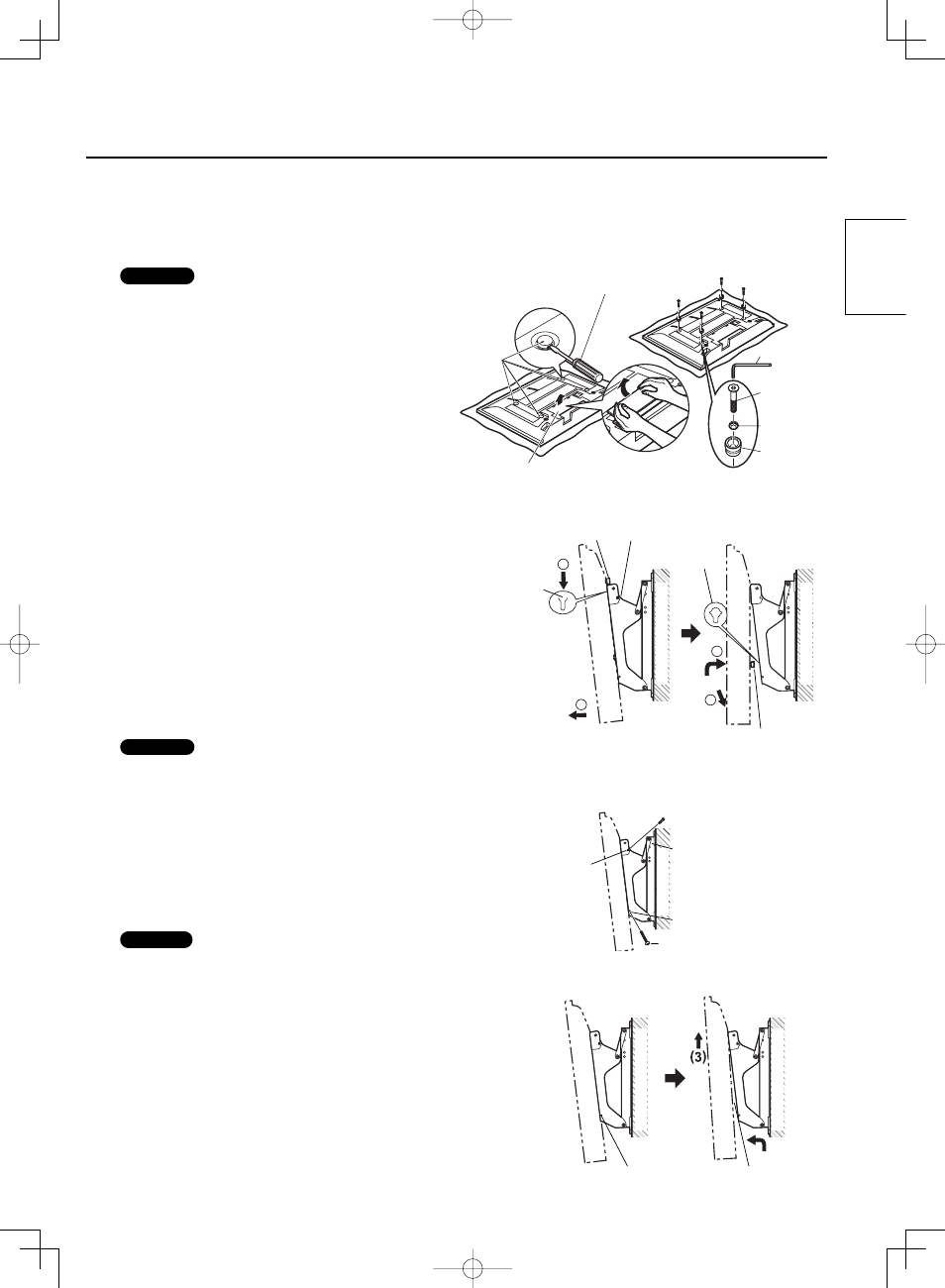

4. Die Abstandhalter am Plasma-Fernseher anbringen.
(1) Legen Sie den Plasma-Fernseher mit der Bildschirmseite nach unten weisend auf eine Decke oder ein weiches Tuch
legen, das sauber ist und keine Verschmutzungen aufweist. Dann folgendermaßen vorgehen.
(2) Nehmen Sie die Anschlussklemmenabdeckungen (wenn angebracht) vom Plasma-Fernseher ab.
(3) Mit einem Flachkopf-Schraubendreher die Kappen (4 Stück) vom Plasma-Fernseher entfernen.
Vorsicht
• Die entfernte Terminalabdeckung und die Kappen an einem
sicheren Ort aufbewahren. (Sie werden später erneut benötigt,
wenn das Plasma-Fernseher auf dem Ständer für besondere
Zwecke oder auf den Einzelständer aufgestellt wird.)
Terminalabdeckung
Kappen
Flachkopf-Schraubendreher
㇜
㇞ oder ㇟
㇛
㇚
(4) Die mitgelieferten Sechskantkopf-Schrauben ㇞ oder ㇟ ,
die gezahnten Unterlegscheiben ㇛ und die Abstandhalter
㇚ (4 Sätze) in die Löcher einsetzen, von denen die Kappen
entfernt wurden, und mit dem mitgelieferten Sechskant-
Schraubschlüssel ㇜ befestigen. (Siehe rechte Abbildung.)
Einzelheiten zur Wahl zwischen den Sechskantkopf-Schrauben
㇞ oder ㇟ finden Sie auf Seite 46-50.
Die Schraube ist auf das nachstehend angegebene
Drehmoment anzuziehen.
(3 - 4 N•m)
5. Anbringen des Plasma-Fernsehers an der
Wandhalterung und Anschluss von Geräten.
2
3
4
5
Oberer
Abstandhalter ㊍ Rote Sicherungsschraube
Obere
Kerbe
Untere Öffnung
Unterer Abstandhalter
W
andoberfläche
W
andoberfläche
(1) Die roten Schrauben für die Sicherung (je eine auf der linken
und rechten Seite) ㊍ entfernen.
(2) Die Abstandhalter auf der Oberseite des Plasma-Fernsehers
in die Kerbe auf der Oberseite der Wandhalterung einsetzen
und den Plasma-Fernseher in die Halterung hängen.
(3) Den Plasma-Fernseher wie in der rechten Abbildung gezeigt
nach vorne ziehen und die Kabel anschließen.
(4) Nach Beendigung der Verkabelung den Plasma-
Fernseher leicht anheben und die unteren Abstandhalter
auf der Rückseite in die Öffnungen auf der Unterseite der
Wandhalterung einsetzen.
(5) Den Plasma-Fernseher nach unten in die Halterung absinken lassen.
Vorsicht
• Wenn den Plasma-Fernseher zu sehr angehoben wird, besteht die Gefahr, dass es aus den oberen Halterungskerben ausrastet.
6. Anbringen des Plasma-Fernsehers.
W
andhalterung
Öffnung für rote
Sicherungsschraube
㊍ Rote Sicherungs schraube
Wandhalterung
Einschraubposition der
Befestigungsschraube
Befestigungsschraube für
den Plasma-Fernseher
(1) Drehen Sie die Befestigungsschrauben in den angezeigten
Öffnungen auf den Seiten der Wandhalterung (links und rechts) ein.
(2) Drehen Sie die roten Schrauben der Sicherung (je eine auf
der linken und rechten Seite) ㊍ in die gezeigten Öffnungen
auf den Seiten der Wandhalterung fest ein.
Die Schraube ist auf das nachstehend angegebene Drehmoment
anzuziehen.
(1.2 - 1.5 N•m)
Hinweis
• Stellen Sie sicher, dass die Befestigungsschrauben links und
rechts fest angezogen sind, damit sich der Plasma-Fernseher
nicht aus der Wandhalterung löst.
7. Abnehmen des Plasma-Fernsehers.
(1) Befestigungsschraube für
den Plasma-Fernseher
(2) Abstandhalter
W
andoberfläche
W
andoberfläche
(1) Die Befestigungsschrauben auf den Seiten der Wandhalterung
entfernen (jeweils eine auf der linken und rechten Seite).
(2) Den Plasma-Fernseher auf der Unterseite anheben und nach
vorne ziehen.
(3) Wenn die unteren Abstandhalter frei kommen, den Plasma-
Fernseher anheben.
