20
Français
1. Assurez-vous de la solidité de l’emplacement de montage
(1) Le poids de l’applique de fixation au mur est de 10 kg environ. Pour le poids du téléviseur à
plasma sur l’applique de fixation au mur, veuillez consulter le mode d’emploi du téléviseur
à plasma.

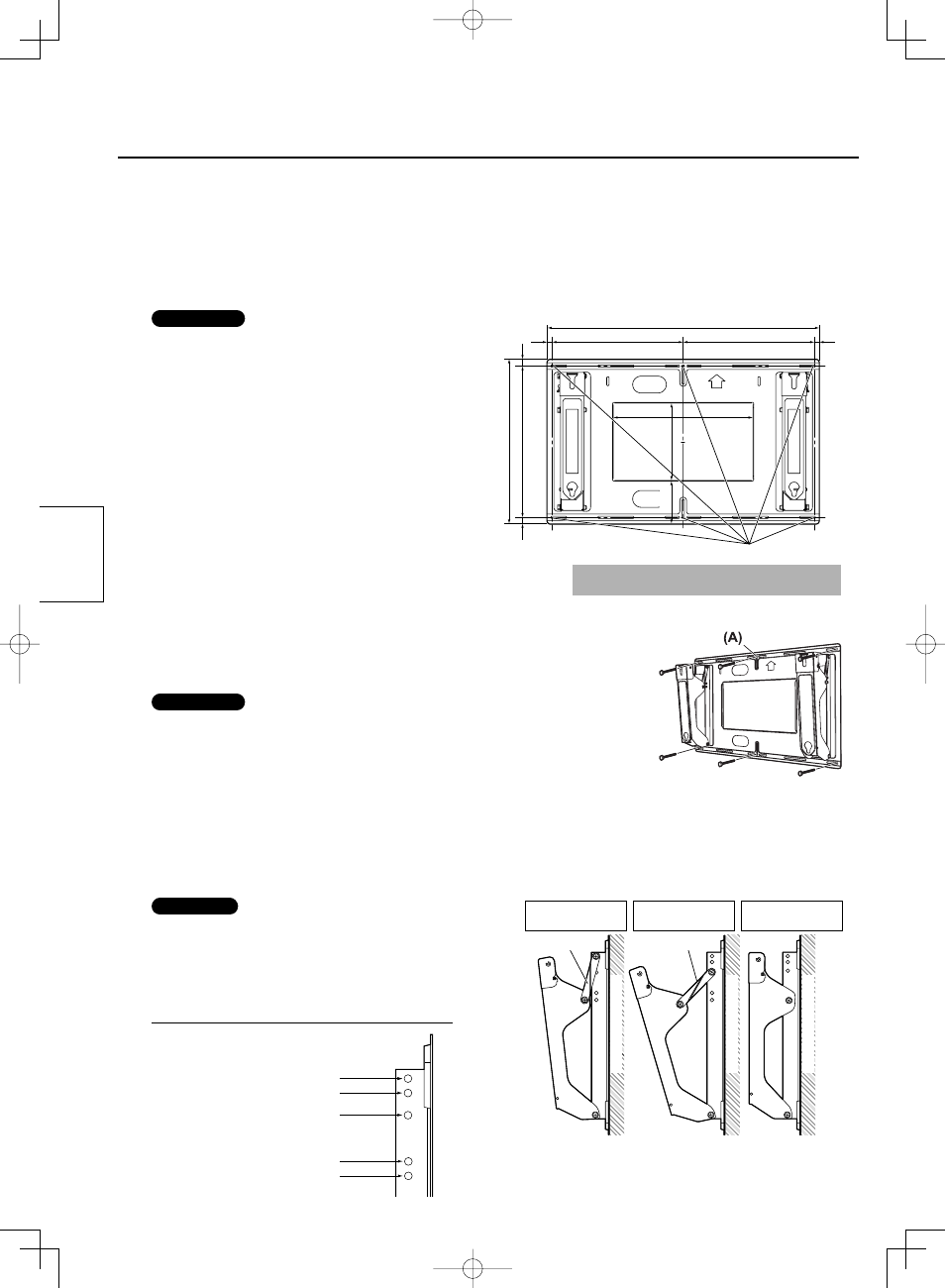

(2) Contrôlez la solidité du mur aux 6 points de fixation tels qu’ils sont définis sur le schéma
dimensionnel de l’applique de fixation au mur (ci-contre à droite) ; renforcez ces points si la
solidité est insuffisante.
Remarques
• L’applique de fixation au mur porte 16 perçages. Si le mur
est en bois et si les 6 points de fixation figurant à droite ne
sont pas suffisants pour apporter la solidité requise, vous
pouvez placez autant de vis que nécessaire dans les autres
perçages. Toutefois, veillez à ce que le bois ne se fende
pas, ce qui peut arriver si les vis sont trop proches les unes
des autres.
• Pour connaître le détail des dimensions en vue de fixer le
téléviseur à plasma, reportez-vous au plan des dimensions
extérieures (pages 46-50).
• Veillez à ne pas fixer ou placer sur l’applique autre chose
que le téléviseur à plasma.
416
810
230 490 450
20
20
390 390 15 15
130
Unité :
mm
* N’oubliez pas de poser les vis et de les
serrer soigneusement.
Perçages pour la fixation au mur (6 points)
2. Montez l’applique de fixation au mur
(1) Présentez l’applique de telle sorte que les flèches qu’elle porte pointent vers le haut.
(2) Serrez d’abord la vis (A) du perçage central supérieur.
(3) Au moyen d’un niveau à bulle, corrigez éventuellement l’horizontalité de l’applique puis
posez et vissez les vis des 5 autres perçages.
Remarques
• Si le mur est constitué d’un matériau tel que le béton dans lequel on souhaite implanter
des vis ou des écrous au préalable, déterminez la position des trous en présentant
l’applique contre le mur ou calculez ces positions à partir du dessin coté puis implantez
des vis ou des écrous d’un diamètre nominal de 6 mm. Implantez les vis de telle sorte
qu’elles dépassent du mur de 10 à 15 mm.
• Utilisez des vis du commerce d’un diamètre nominal de 6 mm adaptées à la nature du
matériau constituant le mur sur lequel doit être montée l’applique.
• Veillez à toujours fixer fermement l’applique avec plus de 6 vis.
3. Réglage de l’angle de l’applique de fixation au mur
L’angle de l’applique de fixation au mur peut être réglé entre “aucune inclinaison” et “20° d’inclinaison” par pas de 5°. Avant de quitter l’usine,
l’inclinaison de l’applique de fixation au mur est réglée sur 5°. Pour modifier cet angle, déplacez la position d’attachement de la sangle.
Remarque
• La sangle n’est pas nécessaire pour la position ‘sans inclinaison’.
Rangez la sangle et les vis de fixation en lieu sûr (ces éléments
seront nécessaires pour incliner l’applique ultérieurement).
Le couple de serrage ci-dessous doit être appliqué pour que le
boulon soit fermement serré.
(11 - 13 N•m)
Pour 5°
d’inclinaison
Sangle Sangle
Pour 15°
d’inclinaison
Aucune
inclinaison
Surface du mur Surface du mur Surface du mur
Position des perçages de réglage d’angle
Inclinaison de 5°
Inclinaison de 10°
Inclinaison de 15°
Inclinaison de 20°
Aucune inclinaison
Mode de pose
[Ne jamais utiliser une autre méthode
que celle spécifiée pour l’installation.]
