33
Dansk

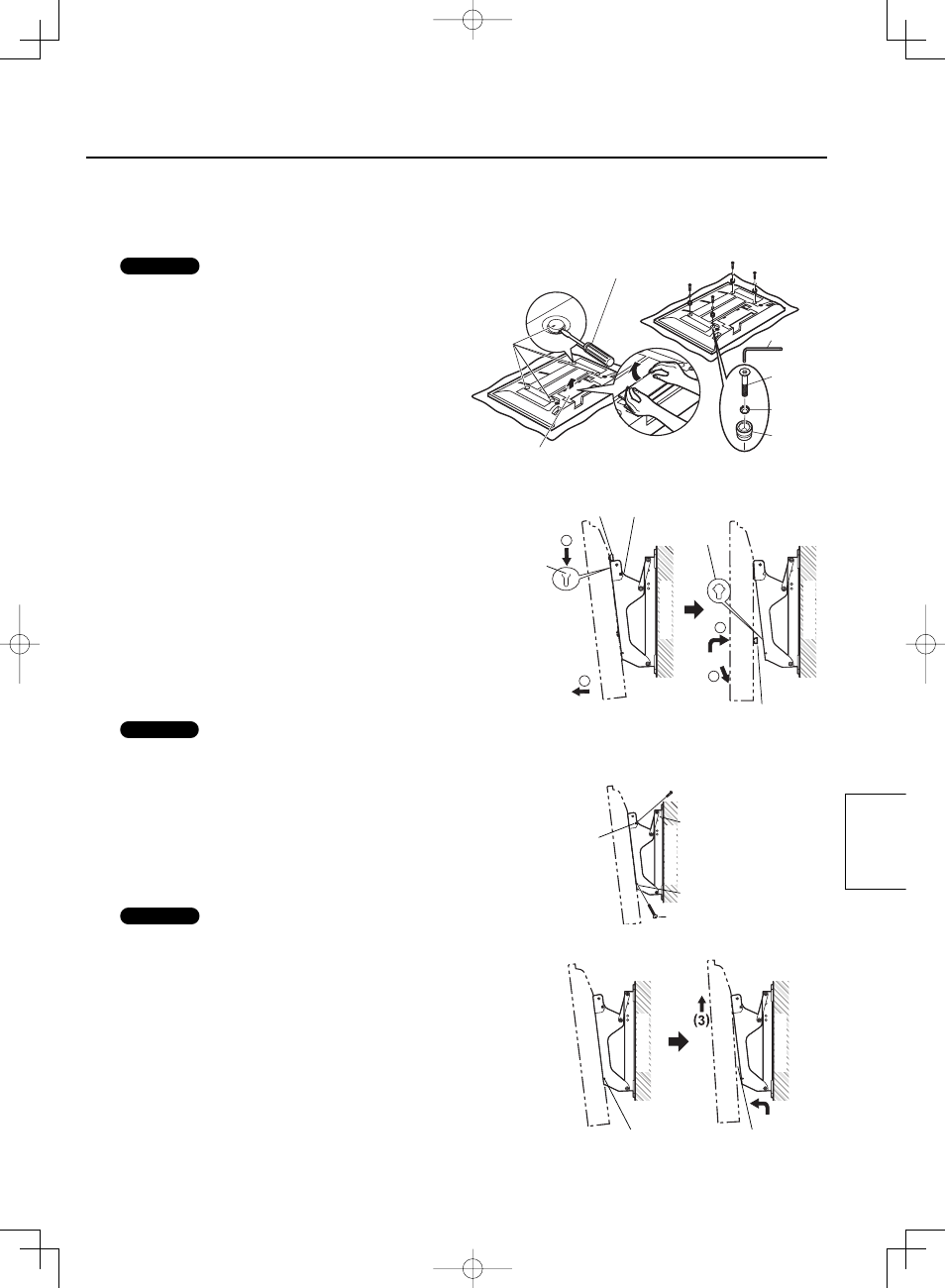

4. Sæt isoleringsafstandsholderne på plasma-tv’et.
(1) Anbring plasma-tv’et med forsiden nedad på et tæppe eller andet blødt klæde, der er rent og fri for snavs, og følg derefter
nedenstående procedure.
(2) Fjern terminaldækslerne (hvis de er monteret) på plasma-tv’et.
(3) Anvend en fladhovedet skruetrækker til at fjerne de fire hætter fra plasma-tv’et.
Bemærk:
• Opbevar de fjernede terminaldæksler på et sikkert sted.
(De skal bruges igen, hvis det bliver nødvendigt at anvende
specialstanden eller den selvstændige stand).
Terminaldæksel
Hætter
Fladhovedet skruetrækker
㇜
㇞ eller
㇟
㇛
㇚
(4) Ved hjælp af den medfølgende ㇜ unbrakonøgle sættes
den medfølgende undersænkede skrue med indvendig
sekskant ㇞ eller ㇟ , tandfjederskiverne ㇛ og isoleringsa-
fstandsholderne ㇚ (4 sæt) ind de huller, hvorfra hætterne
fjernedes. (Se diagrammet til højre).
Vi henviser til side 51-55 angående detaljer om valg af
flade sekskantskruer med undersænkhovede ㇞ eller ㇟ .
Bolten skal strammes godt til det herunder angivne
stramningsmoment.
(3 - 4 N•m)
5. Fastgørelse af plasma-tv’et til
vægophænget og tilslutning af
ledningerne.
2
3
4
5
Topisoleringsafs-
tandsholder
㊍ Rød skrue til åbning/låsning af
fastgørelse
Øvre
indhak
Nedre hul
Nedre isoleringsafstandsholder
Vægflade Vægflade
(1) Fjern de røde skruer til åbning/låsning af fastgørelse (en hver
på venstre og højre side) ㊍ .
(2) Anbring isoleringsafstandsholderne øverst på plasma- tv’et over
indhakkene på konsollen og lad tv’et hænge på konsollen.
(3) Træk plasma-tv-enheden fremad som vist på illustrationen til
højre og sæt ledningerne i forbindelse.
(4) Når ledningstilslutningen er færdig, løftes plasma- tv’et en
smule og isoleringsafstandsholderne sættes ind nederst på
bagsiden i hullerne ved foden af vægophænget.
(5) Sænk plasma-tv’et, så det går på plads.
Forsigtig
• Hvis plasma-tv’et løftes for meget, er der risiko for, at det går af krogen øverst på konsollen.
6. Fastgørelse af plasma-tv’et.
(1) Sæt de medfølgende fastgørelsesskruer i de indikerede huller i
siderne på vægophænget (venstre og højre).
(2) Sæt de røde skruer til åbning/låsning af fastgørelse (en
hver til venstre og højre) ㊍ i de viste huller på siderne af
vægophænget.
Bolten skal strammes godt til det herunder angivne
stramningsmoment.
(1.2 - 1.5 N•m)
Vægflade
Hul til rød skrue
til åbning/lukning
af fastgørelse
㊍ Rød skrue til åbning/
låsning af fastgørelse
Vægophæng
Iskruningsposition for
fastgørelsesskrue
Skrue til fastgørelse af
plasma-tv’et.
Bemærk:
• Fastgør altid fastgørelsesskruerne på venstre og højre side for at
forhindre, at plasma-tv’et går af vægophænget og falder ned.
7. Nedtagning af plasma-tv’et.
(1) Skrue til fastgørelse af
plasma-tv’et
(2) Isoleringsafstands-
holdere
Vægflade Vægflade
(1) Fjern skruerne til fastgørelse af enheden (1 på venstre og højre
side), der er fastgjort til siderne på vægophænget.
(2) Mens bunden af plasma-tv’et løftes, trækkes det ud mod Dem
selv.
(3) Når de nedre isoleringsafstandsholdere er frigjorte, bliver De
ved med at løfte opad.
