13
Nederlands

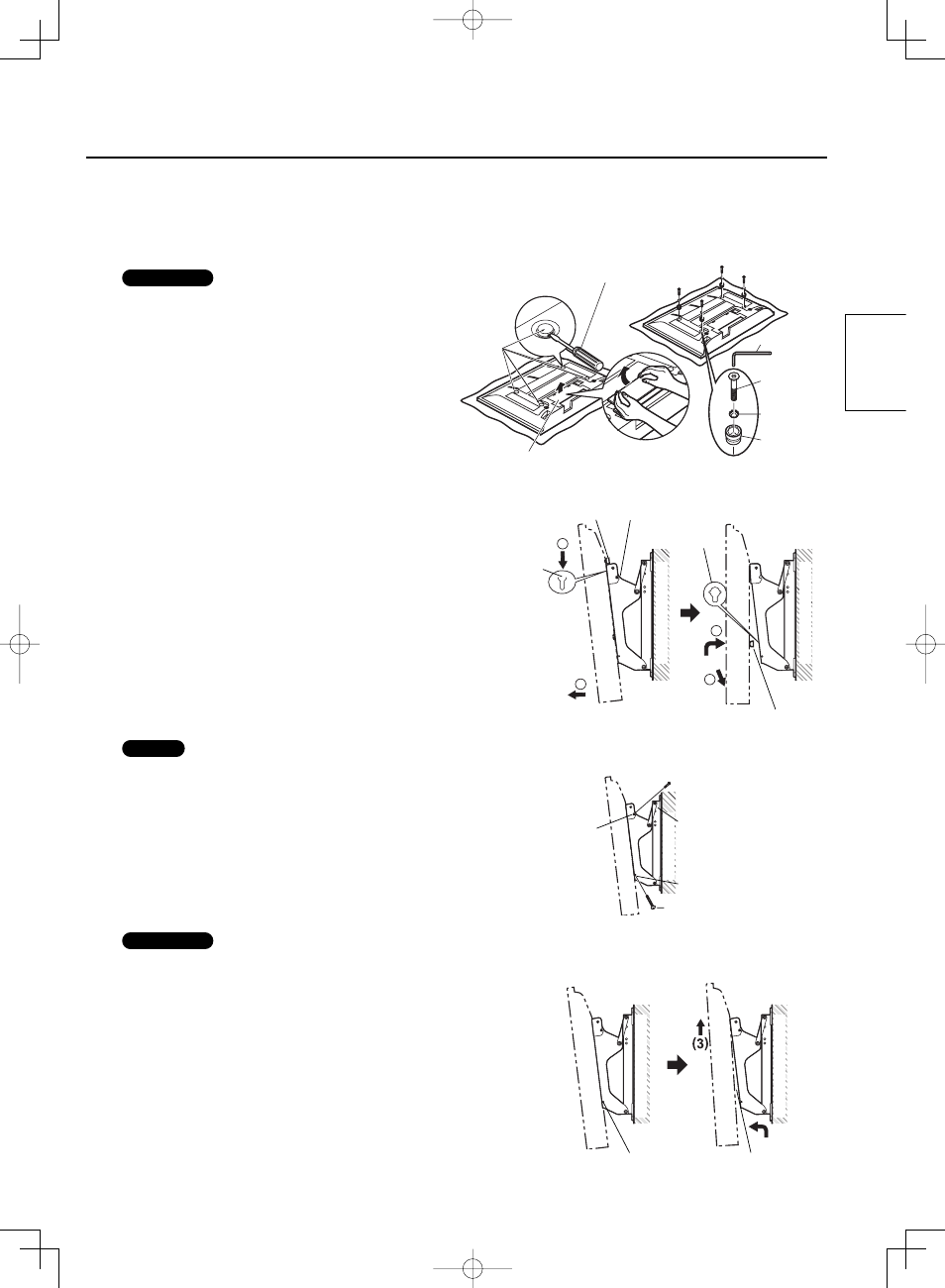

4. Bevestig de isolatiebussen aan de plasmatelevisie.
(1) Leg de plasmatelevisie met het scherm naar beneden gekeerd op een deken of een andere zachte ondergrond die vlak
en schoon is en volg dan de onderstaande aanwijzingen.
(2) Verwijder de aansluitingendeksel (indien aanwezig) van de plasmatelevisie.
(3) Verwijder met een platte schroevendraaier de vier kappen van de plasmatelevisie.
Opmerking
• Bewaar het verwijderde aansluitingendeksel en de kappen
zorgvuldig. (U hebt deze onderdelen weer nodig indien de speciale
standaard of de niet-geïntegreerde standaard wordt gebruikt.)
Aansluitingendeksel
Kappen
Schroevendraaier met platte kop
㇜
㇞ of ㇟
㇛
㇚
(4) Monteer de bijgeleverde inbusschroeven ㇞ of ㇟ , de
getande veerklemmen en de isolatiebussen ㇚ (elk 4
stuks) met de bijgeleverde inbussleutel ㇜ in de gaten
waar de kappen zijn verwijderd. (Zie de afbeelding rechts
hiernaast.)
Raadpleeg pagina 46-50 voor informatie over de keuze
van inbusbouten met plat verzonken kop ㇞ of ㇟ .
Schroef de bout goed vast (volgens onderstaande
schroefkracht).
(3 - 4 N•m)
5. Monteer de plasmatelevisie aan de
muurbevestigingssteun en sluit de
bedrading aan.
2
3
4
5
Bovenste
isolatiebus
㊍ Rode bevestigingsschroef
voor openen/sluiten
Bovenste
inkeping
Onderste gat
Onderste isolatiebus
Muur Muur
(1) Verwijder de rode bevestigingsschroeven voor openen/
sluiten (1 aan de linker- en de rechterkant) ㊍ .
(2) Haak de isolatiebussen aan de bovenkant van de
plasmatelevisie over de inkepingen in de steun en hang de
plasmatelevisie aan de steun op.
(3) Trek de plasmatelevisie naar voren zoals aangegeven in de
afbeelding rechts hiernaast en sluit de bedrading aan.
(4) Nadat het aansluiten klaar is, tilt u de plasmatelevisie
een stukje omhoog en steekt dan de isolatiebussen die
links achter zijn in de gaten aan de onderkant van de
muurbevestigingssteun.
(5) Laat de plasmatelevisie op zijn plaats zakken.
Let op
• Als de plasmatelevisie te hoog wordt opgetild, kan deze loskomen van de bovenkant van de steun.
6. Maak de plasmatelevisie vast.
(1) Monteer de bijgeleverde bevestigingsschroeven
in de aangegeven gaten aan de zijkant van de
muurbevestigingssteun (links en rechts).
(2) Breng de rode bevestigingschroeven voor openen/sluiten (1 voor
de linker- en de rechterkant) ㊍ weer stevig in de aangegeven
gaten aan de zijkant van de muurbevestigingssteun aan.
Schroef de bout goed vast (volgens onderstaande schroefkracht).
(1.2 - 1.5 N•m)
Opmerking
• Monteer altijd de bevestigingsschroeven aan de linker- en de rechterkant om te voorkomen dat de plasmatelevisie per
ongeluk van de muurbevestigingssteun loskomt.
7. Verwijder de plasmatelevisie
desgewenst als volgt.
(1) Verwijder de bevestigingsschroeven (1 aan de linker- en de
rechterkant) die in de zijkanten van de muurbevestigingssteun
zijn aangebracht.
(2) Til de onderkant van de plasmatelevisie omhoog en trek het
scherm naar u toe.
(3) Als de onderste isolatiebussen vrij zijn, tilt u de
plasmatelevisie verder omhoog.
13
Muur Muur
(1) Bevestigingsschroef voor
plasmatelevisie
(2) Isolatiebus
Muu
Gat voor rode
bevestigingsschroef
voor openen/sluiten
㊍ Rode
bevestigingsschroef
voor openen/sluiten
Muurbevestigingssteun
Montagepositie voor
bevestigingsschroef
Bevestigingsschroef
van plasmatelevisie
