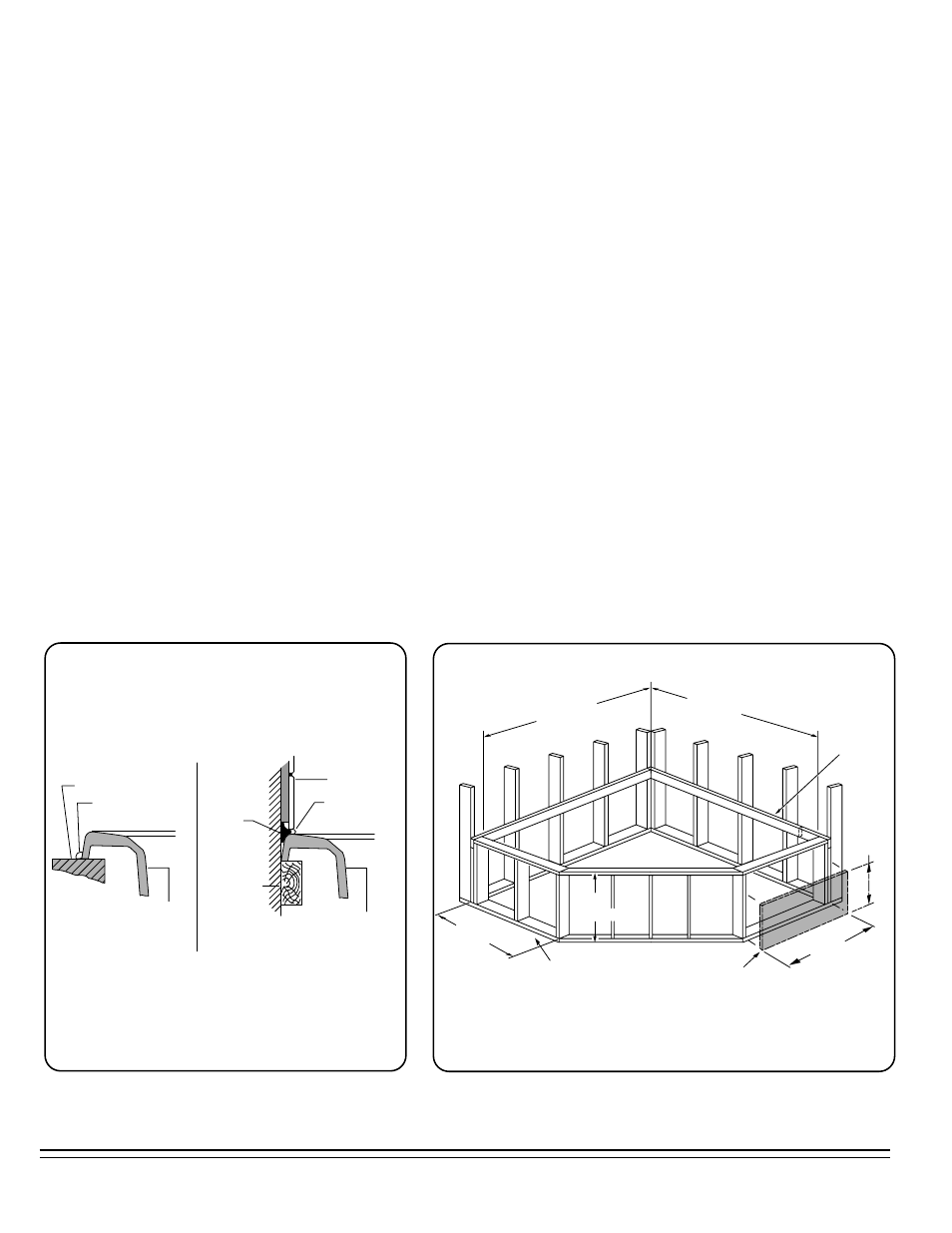

TYPICAL CORNER INSTALLATION

U N L E S S A N A C C E S S O P E N I N G O F A T L E A S T
1 2 " X 2 4 " ( 3 0 5 X 6 1 0 m m ) I S P R O V I D E D ,
W A R R A N T Y S E R V I C E W I L L N O T B E P E R F O R M E D .

59-1/2

(1511 mm)

CUTOUT

59-1/2

(1511 mm)

CUTOUT

30

(762 mm)

17-1/2

(445 mm)

12

(305 mm)

24

(610 mm)

LEFT-HAND DRAIN

ACCESS PANEL

RIGHT-HAND DRAIN

ACCESS PANEL

LEVELING
STRINGER

FRAMING AND INSTALLATION

THE VARIETY OF INSTALLATIONS POSSIBLE FOR THIS BATH MAY REQUIRE FRAMING PROCEDURES OTHER THAN THOSE
SHOWN.

LOCATE STUDS AS REQUIRED. INSURE ROUGH DIMENSIONS ARE PROPER, PLUMB AND SQUARE. FOR WHIRLPOOLS,
PROVISION MUST BE MADE IN ALL INSTALLATIONS FOR AN ACCESS OPENING FOR SERVICING PUMP AND
CONTROLS.

THE FOLLOWING PROCEDURE MUST BE USED FOR ALL INSTALLATIONS: STRINGER OR PIER HEIGHT SHOULD BE AS
INDICATED. THIS BATH MUST BE SUPPORTED ALONG IT'S ENTIRE BOTTOM. WE RECOMMEND THE USE OF
MORTAR AS A BEDDING MATERIAL (SAND IS NOT RECOMMENDED). APPLY ENOUGH BEDDING TO SUPPORT THE
COMPLETE BOTTOM OF THE BATH. AFTER THE BEDDING HAS BEEN POURED, AND BEFORE IT SETS, POSITION
WHIRLPOOL OR BATH WITHIN INSTALLATION UNTIL THE RIM IS LEVELED AGAINST THE LEVELING STRINGERS (SEE
"TYPICAL CORNER INSTALLATION") SHOWN BELOW. THE RIM OF THE BATH MUST NOT SUPPORT WEIGHT. ALLOW
THE BEDDING MATERIAL TO COMPLETELY HARDEN BEFORE APPLYING WEIGHT TO THE RIM OR BOTTOM OF THE
BATH. ANY FINISH MATERIAL SUCH AS WALL BOARD OR TILE MUST BE SELF-SUPPORTING IF IT CONTACTS THE
DECK OF THE BATH.

753451-100 Rev. A

(2)

SUGGESTED INSTALLATION

METHODS

LEVELING SURFACE

WATERPROOF
SEALANT

SUNKEN OR ISLAND

INSTALLATION

RECESSED INSTALLATION

BATH

WATERPROOF
SEALANT

TILE

TILE

BEAD

STRIP

LEVELING

STRINGER

BATH

*

*

NOTE: If the optional apron (PN 0730.121) is to be used with this tub, the stringer

height must be referenced from the finished floor.
