ENTRETIEN
Après chaque utilisation, essuyez la fendeuse de bûches
hydraulique afin de retirer toute trace de sève ou de saleté, ceci
prolongera la durée de vie de l'outil.
Purger la fendeuse de bûches
1. Faites fonctionner la fendeuse de bûches afin que la tige du
piston s'allonge à sa longueur maximum.
2. Retirez le bouchon de remplissage d’huile.
3. Tournez la vis de libération dans le sens inverse à celui des
aiguilles d’une montre le plus rapidement possible. La tige
du piston rentrera à l’intérieur du vérin et poussera l'air du
vérin par le trou du bouchon de remplissage d'huile.
4. Remettez en place le bouchon de remplissage d'huile.
Reprenez les étapes 1 à 4 si nécessaire.
Ajouter de l'huile
Si vous devez ajouter de l’huile hydraulique à la fendeuse de
bûches, tournez la vis de libération dans le sens inverse à celui
des aiguilles d’une montre afin de rentrer la tige du piston,
retirez le bouchon de remplissage d'huile et ajoutez de l’huile
jusqu’à ce que le niveau se trouve à 1/2 po. (12 mm) du haut
(lorsque la fendeuse de bûches est allongée).
ATTENTION: NE PAS AJOUTER DE L’HUILE
LORSQUE LA TIGE EST SORTIE
1. Groupez les bûches que vous désirez fendre. Assurez-vous
que chaque bûche ne dépasse pas 18 po. (45,7 cm) de
longueur. Si la bûche dépasse cette longueur, vous devrez
la couper afin qu’elle ne dépasse pas la longueur maximum
pouvant être acceptée par la fendeuse.
2. Assurez-vous que la tige du piston est complètement
rentrée à l’intérieur du vérin. Si nécessaire, tournez la VIS
DE LIBÉRATION dans le sens inverse à celui des aiguilles
d’une montre afin de libérer la pression. Serrez la VIS DE
LIBÉRATION.
3. Placez la bûche entre le coin d’abattage et l'ensemble du
piston.
Laissez la bûche reposer dans le berceau métallique.
4. Portez des lunettes de protection lorsque vous utilisez la
fendeuse de bûches hydraulique.
5. Nous vous recommandons d’utiliser la fendeuse de bûches
de la manière suivante : Tenez-vous debout derrière la
fendeuse de bûches et saisissez un des manches dans
chaque main puis pompez les manches en effectuant un
mouvement de va-et-vient avec un manche complètement
poussé vers l'avant et l'autre complètement poussé vers
l’arrière comme indiqué sur l'illustration 3.
6. Reprenez l’étape 5 afin d’avancer le piston. Ceci vous
permettra de pousser la bûche contre le coin d’abattage et
de la fendre.
7. Après avoir fendu la bûche, retirez les deux morceaux.
8. Tournez la VIS DE LIBÉRATION dans le sens inverse à celui
des aiguilles d’une montre afin de ramener complètement la
tige du piston dans le vérin. Serrez la VIS DE LIBÉRATION
lorsque la tige du piston est complètement rentrée.
9. Après avoir terminé, il est recommandé de remiser la
fendeuse de bûches hydraulique en laissant la VIS DE
LIBÉRATION ouverte afin de libérer toute pression
hydraulique lorsque vous n’utilisez pas la fendeuse.
FONCTIONNEMENT

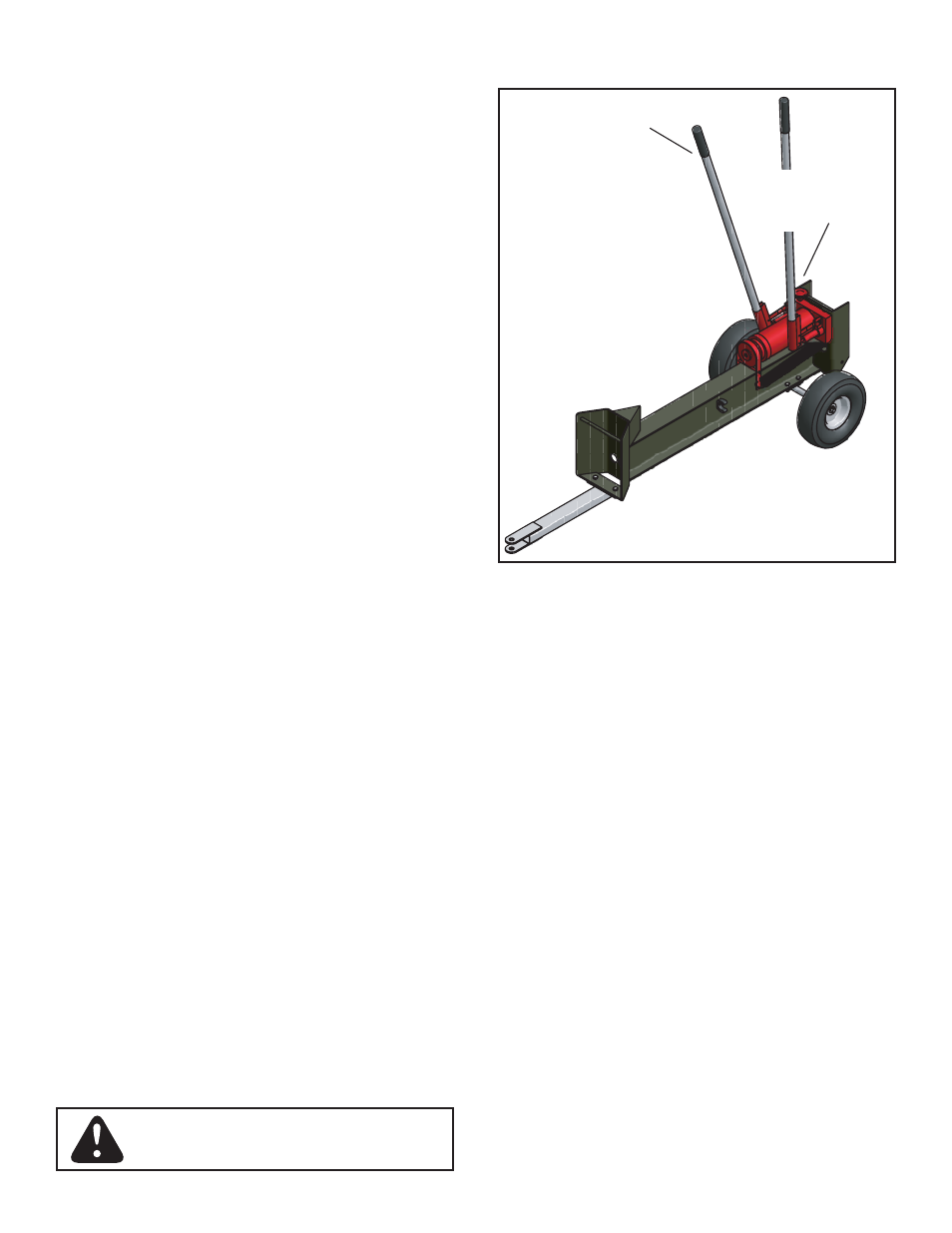

ILLUSTRATION 3
HANDLE
RELEASE
SCREW
MANCHE
VIS DE
LIBÉRATION
GUIDE DE DÉPANNAGE
1. Si le vérin hydraulique n’avance pas lorsque vous pompez
les manches:
A. Vérifiez que la vis de libération est bien serrée en
position fermée.
B. Vérifiez qu'il n’est pas nécessaire de rajouter de l'huile
hydraulique.
CARACTÉRISTIQUES TECHNIQUES
Longueur maximum des
bûches: 18 po. (45,7 cm)
Course du vérin: 8-1/16 po. (20,4 cm)
Dimensions du berceau: 3-3/4 x 4 x 4 po. (9,5 x 10 x
10 cm)
Dimensions du socle: 42-1/8 po. (L) x 8-1/16 po.
(W) x 37 po. (H) 106 cm (L) x
20,4 cm (l) x 93,9 cm (H)
