3
アジャスタ−固定レバー
日本語
SU-HS2は、ビデオプロジェクター用のプロジェクタースタンドで
す。以下の手順に従って、組み立てと調整を行ってください。

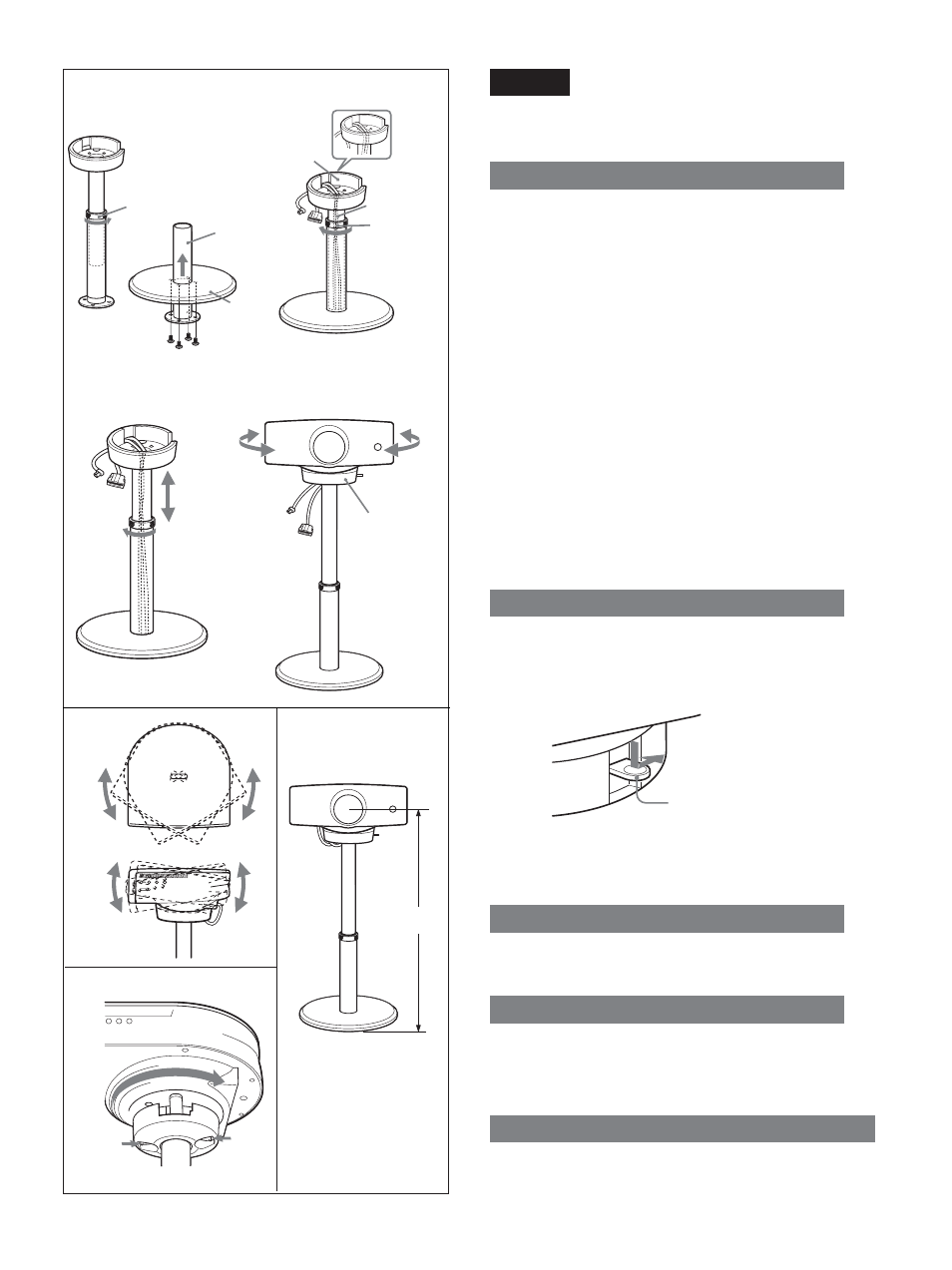

プロジェクタースタンドの組み立てかた A
組み立ての前に
プロジェクターに取り付けてあるアジャスタ−台を外してください。
外しかたは、プロジェクター本体の取扱説明書をご覧ください。
1
上下の支柱を固定している固定リングを回して支柱下部を外
し、台座の穴に下から通して付属のネジ（４個）で台座に固
定する。
2
支柱上部を支柱下部に取り付け、支柱上部を図のように低く
して 1) 固定リングで仮止めし、支柱下部から電源ケーブルと
PJ マルチケーブルを通す 2) 。
1) 支柱上部が高い位置で固定されているとケーブルがうまく通らないこと
があります。
2) ケーブルは、プロジェクターに接続しやすいように支柱上部のプロジェ
クター取り付け部の溝から20∼ 30cm 位引き出してください。
3
支柱上部の高さをお好みの高さに調整し、固定リングで固定
する。
4
プロジェクター取付部にプロジェクターを置き、カチッと音が
するまで回す。
5
支柱に通したケーブルをプロジェクターに接続する。
アジャスタ−の調節のしかた B
プロジェクター本体のアジャスターを使って、 プロジェクターで映す
画面の位置を調節することができます。
アジャスタ−固定レバーを押し下げ、右にロックしてからプロジェク
ターを動かし、アジャスタ−固定レバーを元に戻します。
以下の範囲で調節できます。
A 左右に最大約 30°まで
B 上下に最大約 10°まで
支柱の高さ調節 C
以下の範囲で調節できます。
65 ∼ 80cm （レンズ中心から床まで）
プロジェクターの外しかた D
1
プロジェクター取り付け部下にあるロック用のつめ(２ケ所） を
内側に押しながら、プロジェクターを反時計回りに回す。
2
プロジェクターを持ち上げて外す。
仕様
最大外形寸法：420 Ч 420 Ч 750mm (幅 × 奥行き× 高さ）
質量： 約 5.5kg
台座
支柱下部
1
A
B
A
B C
D
2
支柱上部
固定リング
プロジェクター
取付部
3 4
アジャスター
固定リング
65 - 80 cm
