Cautions
• This unit is designed for negative ground (earth) 12 V
DC operation only.
• Do not get the leads under a screw, or caught in moving
parts (e.g. seat railing).
• Before making connections, turn the boat’s ignition off
to avoid short circuits.
• Connect the yellow and red power supply leads only
after all other leads have been connected.
• Run all ground (earth) leads to a common
ground (earth) point.
• Be sure to insulate any loose unconnected leads with
electrical tape for safety.
• The use of optical instruments with this product will
increase eye hazard.
Notes on the power supply lead (yellow)
• When connecting this unit in combination with other
stereo components, the connected boat circuit’s rating
must be higher than the sum of each component’s fuse.
• When no boat circuits are rated high enough, connect
the unit directly to the battery.
Parts Iist
The numbers in the list are keyed to those in the
instructions.
Connection example
Notes ( -A)
• Be sure to connect the ground (earth) lead before connecting
the amplifier.
• The alarm will only sound if the built-in amplifier is used.
Tips (
-B- )
• When connecting only a single CD changer or other optional device, connect directly to this unit.
• For connecting two or more CD changers or other optional
devices, the source selector XA-C40 (not supplied) is necessary.
Connection diagram
 To battery or distribution block ground
First connect the black ground (earth) lead, then connect the yellow and red power supply leads.
 To the power antenna (aerial) control lead or
power supply lead of antenna (aerial) booster
Note • It is not necessary to connect this lead if there is no power
antenna (aerial) or antenna (aerial) booster, or with a
manually-operated telescopic antenna (aerial). • When your boat has a built-in FM/AM antenna (aerial) in
the rear/side glass, see “Notes on the control and power
supply leads.”
 To AMP REMOTE IN of an optional power
amplifier
This connection is only for amplifiers. Connecting any other
system may damage the unit.
 To the interface cable of a telephone
 To the illumination signal
Be sure to connect the black ground (earth) lead to the
battery or distribution block ground first.
 To the +12 V power terminal which is
energized in the accessory position of the
ignition switch
Note
If there is no accessory position, connect to the +12 V power (battery) terminal which is energized at all times.
Be sure to connect the black ground (earth) lead to the
battery or distribution block ground first.
 To the +12 V power terminal which is
energized at all times
Be sure to connect the black ground (earth) lead to the
battery or distribution block ground first.
Notes on the control and power supply leads • The power antenna (aerial) control lead (blue) supplies +12 V
DC when you turn on the tuner.
• A power antenna (aerial) without a relay box cannot be used with this unit.
Memory hold connection When the yellow power supply lead is connected, power will
always be supplied to the memory circuit even when the ignition
switch is turned off.
Notes on speaker connection
• Before connecting the speakers, turn the unit off. • Use speakers with an impedance of 4 to 8 ohms, and with
adequate power handling capacities to avoid its damage.
• Do not connect the speaker terminals to the boat chassis, or
connect the terminals of the right speakers with those of the left speaker.
• Do not connect the ground (earth) lead of this unit to the
negative (–) terminal of the speaker. • Do not attempt to connect the speakers in parallel.
• Connect only passive speakers. Connecting active speakers
(with built-in amplifiers) to the speaker terminals may damage the unit.
• To avoid a malfunction, do not use the built-in speaker leads
installed in your boat if the unit shares a common negative (–)
lead for the right and left speakers. • Do not connect the unit’s speaker leads to each other.
Note on connection
If speaker and amplifier are not connected correctly, “FAILURE”
appears in the display. In this case, make sure the speaker and
amplifier are connected correctly.
 


 
from boat antenna (aerial)
de l’antenne du bateau
desde la antena del barco
von Bootsantenne
van de antenne van de boot
Fuse (10 A)
Fusible (10 A)
Fusible (10 A)
Sicherung (10 A)
Zekering (10 A)

AMP REM
Blue/white striped / Rayé bleu/blanc /
Con rayas azules y blancas / Blauweiß gestreift /
Blauw/wit gestreept
* 1 RCA pin cord (not supplied)
* 2 Insert with the cord upwards.
* 3 Supplied with the marine remote commander.
* 4 The RM-X4S, RM-X60M and RM-X11M cannot be connected to
this unit at the same time.
* 5 Auxiliary equipment such as portable DVD player (not supplied)
* 1 Cordon à broche RCA (non fourni)
* 2 Insérez avec le câble vers le haut.
* 3 Fourni avec la télécommande marine.
* 4 Il est impossible de raccorder simultanément les télécommandes
RM-X4S, RM-X60M et RM-X11M à cet appareil.
* 5 Equipement auxiliaire comme un lecteur de DVD portable (non
fourni)
* 1 Cable con terminales RCA (no suministrado)
* 2 Insertar con el cable hacia arriba.
* 3 Suministrado con el mando a distancia subacuático.
* 4 No es posible conectar el RM-X4S, el RM-X60M y el RM-X11M
a la vez a esta unidad.
* 5 Equipo opcional auxiliar como un reproductor de DVD portátil
(no suministrado)
* 1 Cinchkabel (nicht mitgeliefert)
* 2 Mit dem Kabel nach oben einsetzen.
* 3 Mit der bootstauglichen Fernbedienung mitgeliefert.
* 4 Sie können nicht gleichzeitig die RM-X4S, die RM-X60M und die
RM-X11M an dieses Gerät anschließen.
* 5 Zusätzliche Geräte wie z. B. der tragbare DVD-Player (nicht
mitgeliefert)
* 1 Tulpstekkersnoer (niet bijgeleverd)
* 2 Plaatsen met het snoer naar boven.
* 3 Geleverd bij de maritieme afstandsbediening.
* 4 De RM-X4S, de RM-X60M en de RM-X11M kunnen niet tegelijk
op dit apparaat worden aangesloten.
* 5 Optionele apparatuur zoals de draagbare DVD-speler (niet
bijgeleverd)
Max. supply current 0.3 A
Courant d’alimentation maximum 0,3 A
Corriente máx. de alimentación de 0,3 A
max. Versorgungsstrom 0,3 A
Max. voedingsstroom 0,3 A
A
Supplied with XA-C40
Fourni avec le XA-C40
Suministrado con el XA-C40
Mit dem XA-C40 geliefert
Geleverd met de XA-C40
Supplied with the CD changer
Fourni avec le changeur de CD
Suministrado con el cambiador de CD
Mit dem CD-Wechsler geliefert
Geleverd met de CD-wisselaar
Source selector
(not supplied)
Sélecteur de source
(non fourni)
Selector de fuente
(no suministrado)
Signalquellenwähler
(nicht mitgeliefert)
Geluidsbronkiezer
(niet bijgeleverd)
XA-C40
* 1
BUS AUDIO IN
BUS CONTROL IN
* not supplied
non fourni
no suministrado
nicht mitgeliefert
niet bijgeleverd
Source selector*
Sélecteur de source*
Selector de fuente*
Signalquellenwähler*
Geluidsbronkiezer*
XA-C40
Front speaker (left)
Haut-parleur avant (gauche)
Altavoz frontal (izquierdo)
Frontlautsprecher (links)
Voorluidspreker (links)
Front speaker (right)
Haut-parleur avant (droit)
Altavoz frontal (derecho)
Frontlautsprecher (rechts)
Voorluidspreker (rechts)
Rear speaker (left)
Haut-parleur arrière (gauche)
Altavoz posterior (izquierdo)
Hecklautsprecher (links)
Achterluidspreker (links)
Rear speaker (right)
Haut-parleur arrière (droit)
Altavoz posterior (derecho)
Hecklautsprecher (rechts)
Achterluidspreker (rechts)
ANT REM
Red / Rouge /
Rojo / Rot /
Rood
Yellow / Jaune /
Amarillo / Gelb /
Geel
Black / Noir /
Negro / Schwarz /
Zwart
Blue / Bleu /
Azul / Blau /
Blauw
White / Blanc /
Blanco / Weiß /
Wit
Green / Vert /
Verde / Grün /
Groen
Purple / Mauve /
Morado / Violett /
Paars
White/black striped / Rayé blanc/noir /
Con rayas blancas y negras / Weißschwarz gestreift /
Wit/zwart gestreept
Gray/black striped / Rayé gris/noir /
Con rayas grises y negras / Grauschwarz gestreift /
Grijs/zwart gestreept
Green/black striped / Rayé vert/noir /
Con rayas verdes y negras / Grünschwarz gestreift /
Groen/zwart gestreept
Gray / Gris /
Gris / Grau /
Grijs
Purple/black striped / Rayé mauve/noir /
Con rayas moradas y negras / Violettschwarz gestreift /
Paars/zwart gestreept
Max. supply current 0.1 A
Courant d’alimentation maximum 0,1 A
Corriente máx. de alimentación de 0,1 A
max. Versorgungsstrom 0,1 A
Max. voedingsstroom 0,1 A
ILLUMINATION
Light blue / Bleu ciel /
Azul celeste / Hellblau /
Lichtblauw
Orange/white striped / Rayé orange/blanc /
Con rayas naranjas y blancas / Orangeweiß gestreift /
Oranje/wit gestreept
ATT
* 2
* 3
* 3
* 5


  

M3 Ч 35
Ч 6
Ч 2 Ч 2 Ч 6
Précautions
• Cet appareil est conçu pour fonctionner sur un courant
continu de 12 V avec masse négative.
• Evitez de coincer les câbles sous des vis ou dans des
pièces mobiles (par exemple, armature de siège).
• Avant d’effectuer les raccordements, coupez le contact
du bateau pour éviter les courts-circuits.
• Raccordez les câbles d’entrée d’alimentation jaune et
rouge seulement après avoir terminé tous les autres
raccordements.
• Rassemblez tous les câbles de terre en un
point de masse commun.
• Veillez à isoler tout câble lâche non connecté avec du
ruban isolant.
• L’utilisation d’instruments optiques avec ce produit
augmente les risques pour les yeux.
Remarques sur le câble d’alimentation (jaune)
• Lorsque cet appareil est raccordé en combinaison
avec d’autres appareils stéréo, la valeur nominale des
circuits du bateau raccordés doit être supérieure à la
somme de la valeur des fusibles de chaque élément.
• Si aucun circuit du bateau n’est assez puissant,
raccordez directement l’appareil à la batterie.
Liste des composants
Les numéros de la liste correspondent à ceux des
instructions.
Exemple de raccordement
Remarques ( -A)
• Raccordez d’abord le câble de mise à la masse avant de
connecter l’amplificateur.
• L’alarme est émise uniquement lorsque l’amplificateur intégré est utilisé.
Conseils ( -B- )
• En cas de raccordement d’un seul changeur CD uniquement
ou d’autres appareils en option, raccordez-le/les directement à
cet appareil.
• Le sélecteur de source XA-C40 (non fourni) est nécessaire pour raccorder deux changeurs CD ou plus ou d’autres
appareils en option.
Schémas de raccordement
 Vers la batterie ou le répartiteur de terre
Branchez d’abord le câble de mise à la masse noir et,
ensuite, les câbles d’alimentation jaune et rouge.
 Vers le câble de commande d’antenne
électrique ou le câble d’alimentation de
l’amplificateur d’antenne
Remarques • Il n’est pas nécessaire de raccorder ce câble s’il n’y a pas
d’antenne électrique ni d’amplificateur d’antenne, ou avec
une antenne télescopique manuelle.
• Si votre bateau est équipé d’une antenne FM/AM intégrée dans la vitre arrière/latérale, reportez-vous à la
section « Remarques sur les câbles de commande et
d’alimentation ».  Vers AMP REMOTE IN de l’amplificateur de
puissance en option
Ce raccordement s’applique uniquement aux amplificateurs.
Le raccordement de tout autre système risque
d’endommager l’appareil.
 Vers le câble d’interface d’un téléphone
 Vers le signal d’éclairage
Commencez par raccorder le câble de mise à la masse noir
à la batterie ou au répartiteur de terre.
 Vers la borne +12 V qui est alimentée
quand la clé de contact est sur la position
accessoires
Remarque S’il n’y a pas de position accessoires, raccordez la borne
d’alimentation (batterie) +12 V qui est alimentée en
permanence. Commencez par raccorder le câble de mise à la masse noir
à la batterie ou au répartiteur de terre.
 Vers la borne +12 V qui est alimentée en
permanence
Commencez par raccorder le câble de mise à la masse noir à la batterie ou au répartiteur de terre.
Remarques sur les câbles de commande et d’alimentation
• Le câble de commande d’antenne électrique (bleu) fournit une alimentation de +12 V CC lorsque vous mettez la radio sous
tension.
• Une antenne électrique sans boîtier de relais ne peut pas être utilisée avec cet appareil.
Raccordement pour la conservation de la mémoire Lorsque le câble de commande d’antenne jaune est connecté, le
circuit de la mémoire est alimenté en permanence même si la clé
de contact est en position d’arrêt.
Remarques sur le raccordement des haut-parleurs
• Avant de raccorder les haut-parleurs, mettez l’appareil hors tension.
• Utilisez des haut-parleurs ayant une impédance de 4 à 8 ohms
et une capacité adéquate sous peine de les endommager.
• Ne raccordez pas les bornes des haut-parleurs au châssis du bateau, et ne raccordez pas les bornes du haut-parleur droit à
celles du haut-parleur gauche.
• Ne raccordez pas le câble de mise à la masse de cet appareil à la borne négative (–) du haut-parleur.
• Ne tentez pas de raccorder les haut-parleurs en parallèle.
• Raccordez uniquement des haut-parleurs passifs. Le raccordement de haut-parleurs actifs (avec des amplificateurs
intégrés) aux bornes des haut-parleurs pourrait endommager
l’appareil.
• Pour éviter tout problème de fonctionnement, n’utilisez pas les câbles des haut-parleurs intégrés installés dans votre bateau
si l’appareil dispose d’un câble négatif commun (–) pour les
haut-parleurs droit et gauche. • Ne raccordez pas entre eux les cordons des haut-parleurs de
l’appareil.
Remarque sur le raccordement
Si les enceintes et l’amplificateur ne sont pas raccordés
correctement, le message « FAILURE » s’affiche. Dans ce cas, assurez-vous que les enceintes et l’amplificateur sont raccordés
correctement.
Precauciones
• Esta unidad ha sido diseñada para alimentarse sólo con
cc de 12 V de masa negativa.
• No coloque los cables debajo de ningún tornillo, ni
los aprisione con partes móviles (p.ej. los raíles del
asiento).
• Antes de realizar las conexiones, desactive el
encendido del barco para evitar cortocircuitos.
• Conecte los cables de fuente de alimentación amarillo
y rojo solamente después de haber conectado los
demás.
• Conecte todos los cables de conexión a masa
a un punto común.
• Por razones de seguridad, asegúrese de aislar con cinta
aislante los cables sueltos que no estén conectados.
Notas sobre el cable de fuente de alimentación
(amarillo)
• Cuando conecte esta unidad en combinación con otros
componentes estéreo, la capacidad nominal del circuito
conectado del barco debe ser superior a la suma del
fusible de cada componente.
• Si no hay circuitos del barco con capacidad nominal
suficientemente alta, conecte la unidad directamente a
la batería.
Lista de componentes
Los números de la lista corresponden a los de las
instrucciones.
Ejemplo de conexiones
Notas ( -A)
• Asegúrese de conectar primero el cable de conexión a masa
antes de realizar la conexión del amplificador. • La alarma sonará únicamente si se utiliza el amplificador
incorporado.
Sugerencias ( -B- )
• Al conectar únicamente un solo cambiador de CD u otros
dispositivos opcionales, conéctelos directamente a esta unidad.
• Para conectar dos o más cambiadores de CD u otros
dispositivos opcionales, se precisa el selector de fuente XA- C40 (no suministrado).
Diagrama de conexión
 A la conexión a masa de la batería o del
bloque de distribución
Conecte primero el cable de conexión a masa negro, y
después los cables amarillo y rojo de fuente de alimentación.
 Al cable de control de la antena motorizada
o al cable de fuente de alimentación del
amplificador de señal de la antena
Notas
• Si no se dispone de antena motorizada ni de amplificador de antena, o se utiliza una antena telescópica accionada
manualmente, no será necesario conectar este cable.
• Si el barco incorpora una antena FM/AM en el cristal posterior o lateral, consulte “Notas sobre los cables de
control y de fuente de alimentación”.
 A AMP REMOTE IN de un amplificador de
potencia opcional
Esta conexión es sólo para amplificadores. La conexión de cualquier otro sistema puede dañar la unidad.
 Al cable de interfaz de un teléfono
 A una señal de iluminación
Conecte primero el cable de conexión a masa negro a la toma de masa de la batería o del bloque de distribución.
 Al terminal de alimentación de +12 V que
recibe energía en la posición de accesorio
del interruptor de encendido
Nota
Si no hay posición de accesorio, conéctelo al terminal de
alimentación (batería) de +12 V que recibe energía sin interrupción.
Conecte primero el cable de conexión a masa negro a la
toma de masa de la batería o del bloque de distribución.
 Al terminal de alimentación de +12 V que
recibe energía sin interrupción
Conecte primero el cable de conexión a masa negro a la
toma de masa de la batería o del bloque de distribución.
Notas sobre los cables de control y de fuente de alimentación
• El cable de control de la antena motorizada (azul) suministrará
cc de +12 V cuando conecte la alimentación del sintonizador. • Con esta unidad no es posible utilizar una antena motorizada
sin caja de relé.
Conexión para protección de la memoria
Si conecta el cable de fuente de alimentación amarillo, el circuito
de la memoria recibirá siempre alimentación, aunque apague el
interruptor de encendido.
Notas sobre la conexión de los altavoces
• Antes de conectar los altavoces, desconecte la alimentación de la unidad.
• Utilice altavoces con una impedancia de 4 a 8 Ω con la
capacidad de potencia adecuada para evitar que se dañen. • No conecte los terminales de altavoz al chasis del barco,
ni conecte los terminales del altavoz derecho con los del
izquierdo. • No conecte el cable de conexión a masa de esta unidad al
terminal negativo (–) del altavoz.
• No intente conectar los altavoces en paralelo. • Conecte solamente altavoces pasivos. Si conecta altavoces
activos (con amplificadores incorporados) a los terminales de
altavoz, puede dañar la unidad.
• Para evitar fallos de funcionamiento, no utilice los cables de altavoz incorporados instalados en el barco si su unidad
comparte un cable negativo común (–) para los altavoces
derecho e izquierdo. • No conecte los cables de altavoz de la unidad entre sí.
Nota sobre la conexión
Si el altavoz no está conectado correctamente, aparecerá
“FAILURE” en la pantalla. Si es así, compruebe la conexión del
altavoz.
Vorsichtsmaßnahmen
• Dieses Gerät ist ausschließlich für den Betrieb bei 12 V
Gleichstrom (negative Erdung) bestimmt.
• Achten Sie darauf, dass die Kabel nicht unter einer
Schraube oder zwischen beweglichen Teilen wie
z. B. in einer Sitzschiene eingeklemmt werden.
• Schalten Sie, bevor Sie irgendwelche Anschlüsse
vornehmen, die Zündung des Boots aus, um
Kurzschlüsse zu vermeiden.
• Schließen Sie die gelbe und die rote
Stromversorgungsleitung erst an, wenn alle anderen
Leitungen angeschlossen wurden.
• Schließen Sie alle Erdungskabel an einen
gemeinsamen Massepunkt an.
• Aus Sicherheitsgründen müssen alle losen, nicht
angeschlossenen Drähte mit Isolierband abgeklebt
werden.
Hinweise zum Stromversorgungskabel (gelb)
• Wenn Sie dieses Gerät zusammen mit anderen
Stereokomponenten anschließen, muss der
Bootsstromkreis, an den die Geräte angeschlossen sind,
eine höhere Leistung aufweisen als die Summe der
Sicherungen der einzelnen Komponenten.
• Wenn kein Bootsstromkreis eine so hohe Leistung
aufweist, schließen Sie das Gerät direkt an die Batterie
an.
Teileliste
Die Nummern in der Liste sind dieselben wie im
Erläuterungstext.
Anschlussbeispiel
Hinweise ( -A)
• Schließen Sie unbedingt zuerst das Massekabel an, bevor Sie
den Verstärker anschließen. • Der Warnton wird nur ausgegeben, wenn der integrierte
Verstärker verwendet wird.
Tipps ( -B- )
• Wenn Sie nicht mehr als einen CD-Wechsler oder ein anderes
gesondert erhältliches Gerät anschließen wollen, schließen
Sie es direkt an dieses Gerät an. • Wenn Sie mindestens zwei CD-Wechsler oder andere
gesondert erhältliche Geräte anschließen wollen, ist der
Signalquellenwähler XA-C40 (nicht mitgeliefert) erforderlich.
Anschlussdiagramm
 An Batterie oder Verteilerblockmasse
Schließen Sie zuerst die schwarze Masseleitung und dann die gelbe und rote Stromversorgungsleitung an.
 An Motorantennen-Steuerleitung
oder Stromversorgungskabel für
Antennenverstärker
Hinweise
• Diese Leitung brauchen Sie nicht anzuschließen, wenn
keine Motorantenne bzw. kein Antennenverstärker vorhanden ist oder wenn Sie eine manuell ausziehbare
Teleskopantenne verwenden.
• Wenn das Boot mit einer in der Heck-/
Seitenfensterscheibe integrierten UKW/AM-Antenne ausgestattet ist, lesen Sie unter „Hinweise zu den Steuer-
und Stromversorgungsleitungen“ nach.
 An AMP REMOTE IN des gesondert
erhältlichen Endverstärkers
Dieser Anschluss ist ausschließlich für Verstärker gedacht.
Schließen Sie nichts anderes daran an. Andernfalls kann
das Gerät beschädigt werden.
 An das Schnittstellenkabel eines Telefons
 An die Signalleitung für Beleuchtung
Achten Sie darauf, die schwarze Masseleitung zuerst an die
Batterie oder die Verteilerblockmasse anzuschließen.
 An den +12-V-Stromversorgungsanschluss,
an dem Spannung anliegt, wenn sich das
Zündschloss in der Zubehörposition befindet
Hinweis Wenn das Zündschloss keine Zubehörposition (ACC oder I)
aufweist, schließen Sie die Leitung an den +12-V-Stromver-
sorgungsanschluss (Batterie) an, an dem immer Spannung
anliegt. Achten Sie darauf, die schwarze Masseleitung zuerst an die
Batterie oder die Verteilerblockmasse anzuschließen.
 An den +12-V-Stromversorgungsanschluss,
an dem immer Spannung anliegt
Achten Sie darauf, die schwarze Masseleitung zuerst an die Batterie oder die Verteilerblockmasse anzuschließen.
Hinweise zu den Steuer- und Stromversorgungsleitungen • Die Motorantennen-Steuerleitung (blau) liefert +12 Volt
Gleichstrom, wenn Sie den Tuner einschalten.
• Es kann nur eine Motorantenne mit Relaiskästchen
angeschlossen werden.
Stromversorgung des Speichers
Wenn die gelbe Stromversorgungsleitung angeschlossen ist, wird der Speicher stets (auch bei ausgeschalteter Zündung) mit
Strom versorgt.
Hinweise zum Lautsprecheranschluss
• Schalten Sie das Gerät aus, bevor Sie die Lautsprecher
anschließen. • Verwenden Sie Lautsprecher mit einer Impedanz zwischen 4 und
8 Ohm und ausreichender Belastbarkeit. Ansonsten können die
Lautsprecher beschädigt werden. • Verbinden Sie die Lautsprecheranschlüsse nicht mit dem
Bootschassis und verbinden Sie auch nicht die Anschlüsse
des rechten mit denen des linken Lautsprechers.
• Verbinden Sie die Masseleitung dieses Geräts nicht mit dem negativen (–) Lautsprecheranschluss.
• Versuchen Sie nicht, Lautsprecher parallel anzuschließen.
• An die Lautsprecheranschlüsse dieses Geräts dürfen nur Passivlautsprecher angeschlossen werden. Schließen Sie
keine Aktivlautsprecher (Lautsprecher mit eingebauten
Verstärkern) an, da das Gerät sonst beschädigt werden könnte.
• Um Fehlfunktionen zu vermeiden, verwenden Sie nicht die im
Boot installierten, integrierten Lautsprecherleitungen, wenn am Ende eine gemeinsame negative (–) Leitung für den rechten
und den linken Lautsprecher verwendet wird.
• Verbinden Sie nicht die Lautsprecherkabel des Geräts
miteinander.
Hinweis zum Anschließen
Wenn Lautsprecher und Verstärker nicht richtig angeschlossen sind, erscheint „FAILURE“ im Display. Vergewissern Sie sich
in diesem Fall, dass Lautsprecher und Verstärker richtig
angeschlossen sind.
Let op
• Dit apparaat is ontworpen voor gebruik op 12 V
gelijkstroom, negatief geaard.
• Zorg ervoor dat de draden niet onder een schroef
of tussen bewegende onderdelen (b.v. zetelrail)
terechtkomen.
• Voordat u aansluitingen maakt, moet u de motor van de
boot uitschakelen om kortsluiting te voorkomen.
• Sluit de gele en rode voedingskabels pas aan als alle
andere kabels zijn aangesloten.
• Sluit alle aarddraden op een
gemeenschappelijk aardpunt aan.
• Voorzie niet aangesloten draden om veiligheidsredenen
altijd van isolatietape.
Opmerkingen bij de voedingskabel (geel)
• Als u dit apparaat installeert in combinatie met
andere stereo-onderdelen, moet het vermogen van de
aangesloten stroomkring hoger zijn dan de som van de
zekeringen van elk onderdeel.
• Wanneer het vermogen ontoereikend is, moet u het
apparaat rechtstreeks aansluiten op de accu.
Onderdelenlijst
De nummers in de afbeelding verwijzen naar die in de
instructies.
Voorbeeldaansluitingen
Opmerkingen ( -A)
• Sluit eerst de aarddraad aan voordat u de versterker aansluit.
• U hoort de pieptoon alleen als de ingebouwde versterker wordt
gebruikt.
Tips ( -B- )
• Wanneer u slechts één CD-wisselaar of een ander optioneel apparaat wilt aansluiten, moet u deze rechtstreeks op dit
apparaat aansluiten.
• Als u twee of meer CD-wisselaars of andere optionele apparaten wilt aansluiten, moet u de geluidsbronkiezer XA-
C40 (niet bijgeleverd) gebruiken.

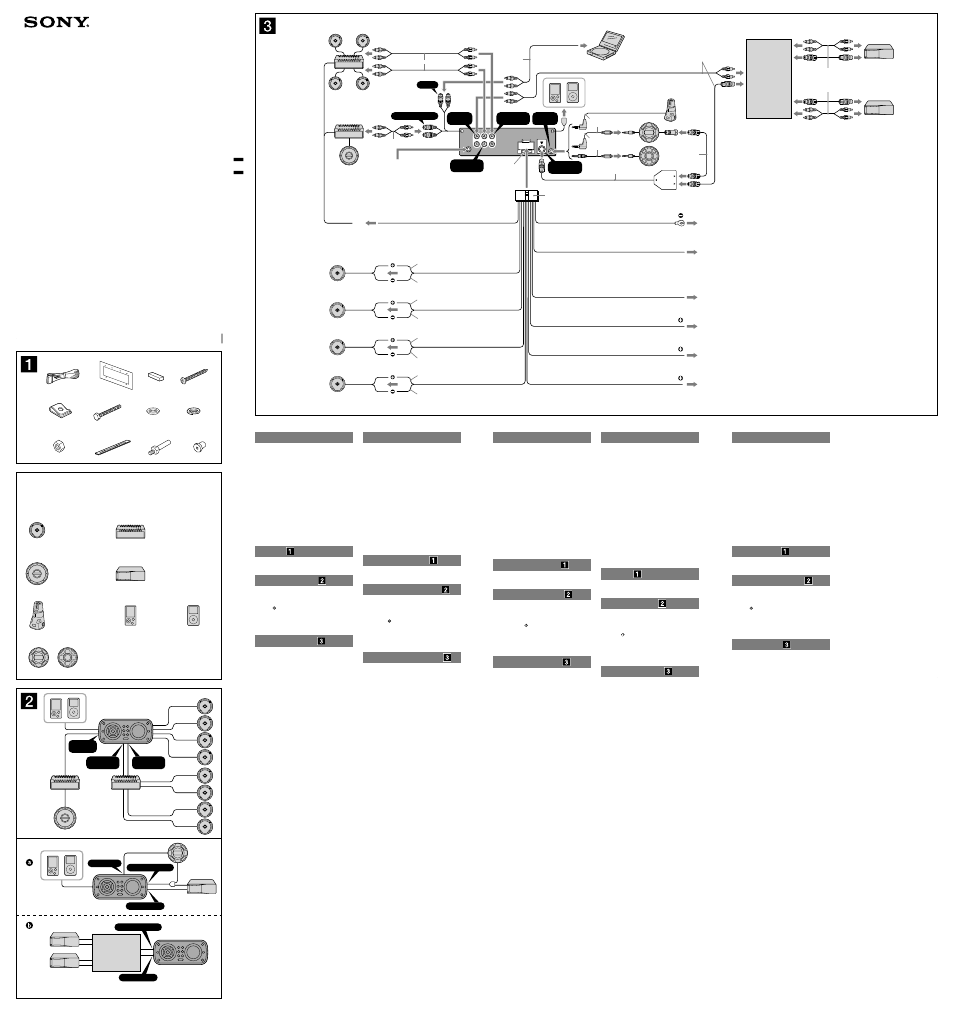

Aansluitschema
 Naar aarding van accu of verdeelkast
Sluit eerst de zwarte aardingskabel aan en vervolgens de
gele en rode voedingskabels.
 Naar de bedieningskabel van de elektrische
antenne of voedingskabel van de
antenneversterker
Opmerkingen
• Het is niet nodig deze kabel aan te sluiten als er geen elektrische antenne of antenneversterker is, of bij een
telescoopantenne die handmatig wordt bediend.
• Zie “Opmerkingen over de bedienings- en voedingskabels” als uw boot beschikt over een ingebouwde FM-/AM-
antenne.
 Naar AMP REMOTE IN van een optionele
eindversterker
Deze aansluiting is alleen bedoeld voor versterkers. Door een ander systeem aan te sluiten kan het apparaat worden
beschadigd.
 Naar het interface-snoer van een telefoon
 Naar het verlichtingssignaal
Zorg ervoor dat u eerst de zwarte aardingskabel aansluit op
de aarding van de accu of de verdeelkast.
 Naar de +12 V voedingsaansluiting die
stroom ontvangt in de accessoirepositie
(ACC) van de contactschakelaar
Opmerking
Als er geen accessoirepositie (ACC) is, moet u verbinding maken met de +12 V voedingsaansluiting (accu) die altijd
stroom ontvangt.
Zorg ervoor dat u eerst de zwarte aardingskabel aansluit op de aarding van de accu of de verdeelkast.
 Naar de +12 V voedingsaansluiting die altijd
stroom ontvangt
Zorg ervoor dat u eerst de zwarte aardingskabel aansluit op
de aarding van de accu of de verdeelkast.
Opmerkingen over de bedienings- en voedingskabels
• De bedieningskabel van de elektrische antenne (blauw) levert
+12 V gelijkstroom wanneer u de tuner inschakelt. • Met dit apparaat is het niet mogelijk een elektrische antenne
zonder relaiskast te gebruiken.
Instandhouden van het geheugen
Zolang de gele stroomdraad is aangesloten, blijft de
stroomvoorziening van het geheugen intact, ook wanneer het contact van de boot wordt uitgeschakeld.
Opmerkingen betreffende het aansluiten van de luidsprekers
• Zorg dat het apparaat is uitgeschakeld, alvorens de
luidsprekers aan te sluiten.
• Gebruik luidsprekers met een impedantie van 4 tot 8 Ohm
en let op dat die het vermogen van de versterker kunnen verwerken. Als u dit niet doet, kunnen de luidsprekers ernstig
beschadigd raken.
• Verbind de aansluitingen van de luidsprekers niet met de romp van de boot en sluit de aansluitingen van de rechter- en
linkerluidspreker niet op elkaar aan.
• Verbind de aarddraad van dit apparaat niet met de negatieve (–) aansluiting van de luidspreker.
• Probeer nooit de luidsprekers parallel aan te sluiten.
• Sluit geen actieve luidsprekers (met ingebouwde versterkers) aan op de luidsprekeraansluiting van dit apparaat. Dit zal
leiden tot beschadiging van de actieve luidsprekers. Sluit dus
altijd uitsluitend luidsprekers zonder ingebouwde versterker
aan. • Om defecten te vermijden mag u de ingebouwde
luidsprekerbedrading in de boot niet gebruiken wanneer er een
gemeenschappelijke negatieve draad (–) is voor de rechter- en linkerluidsprekers.
• Verbind de luidsprekerdraden niet met elkaar.
Opmerking over aansluiten
Als de luidspreker en versterker niet correct zijn aangesloten,
wordt "FAILURE" in het display weergegeven. In dit geval moet u zorgen dat de luidspreker en versterker correct zijn aangesloten.
M3 Ч 40
Ч 2
M3 NUT
× 2
Equipment used in illustrations (not supplied)
Appareils utilisés dans les illustrations (non fournis)
Equipo utilizado en las ilustraciones (no suministrado)
In Abbildungen dargestellte Geräte (nicht mitgeliefert)
Apparatuur gebruikt in de afbeeldingen (niet bijgeleverd)
Marine speaker
Haut-parleur étanche
Altavoz acuático
Spritzwassergeschützte
Lautsprecher
Waterdichte luidspreker
XS-MP1620W/MP1620B
XS-MP1610W/MP1610B
Marine power amplifier*
Amplificateur de puissance étanche*
Amplificador de potencia acuático*
Spritzwassergeschützter
Endverstärker*
Waterdichte eindversterker*
XM-604M
Marine subwoofer
Caisson de graves étanche
Altavoz potenciador de
graves acuático
Spritzwassergeschützter
Tiefsttöner
Waterdichte subwoofer
XS-L100P5M
Marine remote commander
Télécommande marine
Mando a distancia subacuático
Bootsfernbedienung
Maritieme afstandsbediening
* not waterproof
non étanche
no es resistente al agua
nicht wasserdicht
niet waterdicht
CD changer*
Changeur CD*
Cambiador de CD*
CD-Wechsler*
CD-wisselaar*
RM-X60M RM-X11M
iPod*
* 3
* 3
4-127-575-11(1)
Installation/Connections
Installation/Connexions
Instalación/Conexiones
Installation/Anschluss
Montage/Aansluitingen
FM/AM
Compact Disc Player
CDX-H910UI
©2008 Sony Corporation Printed in Thailand
USB device*
Périphérique USB*
Dispositivo USB*
USB-Gerät*
USB-apparaat*
B
SUB OUT
(MONO)
REAR
AUDIO OUT
FRONT
AUDIO OUT
BUS AUDIO IN
BUS CONTROL IN
REMOTE IN
* 1
* 1
* 2
Rotary commander RM-X4S*
Satellite de commande RM-X4S*
Mando rotatorio RM-X4S*
Joystick RM-X4S*
Bedieningssatelliet RM-X4S*
