Änderungen, die dem technischen Fortschritt dienen, bleiben
vorbehalten.

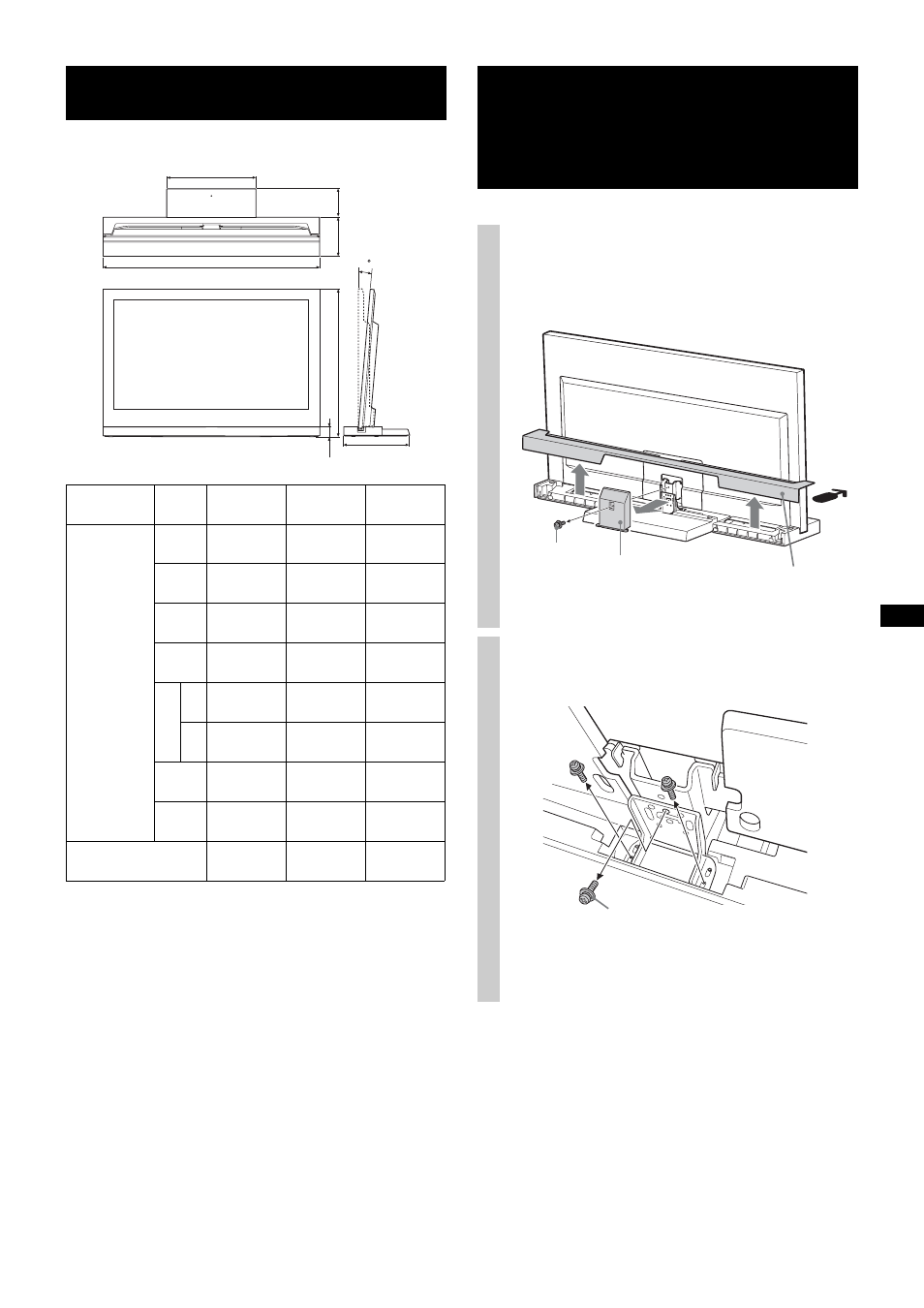

Technische Daten
SU-52NX1
SU-46NX1
SU-40NX1
Abmessungen:
mm
A
410
410
410
B
125
140
130
C
225
190
180
D
1.261
1.127
994
E
0°
822
745
670
6°
818
741
667
F
45
45
45
G
350
330
310
Ständergewicht:
7,7 kg
6,8 kg
5,5 kg
A
B
C
D
E
F
G
6
Anpassen des
Betrachtungswinkels
des Fernsehgeräts
1
Nehmen Sie die hintere
Abdeckung und die
Ansatzabdeckung ab.
2
Entfernen Sie die Schrauben.
Entfernen Sie die drei Schrauben vom Ansatz.
Schraube für
Ansatzabdeckung
(PSW5 × 16)
schwarz
Ansatzabdeckung
Hintere Abdeckung
2
1
Winkel-Stellschraube
(PSW5 × 10) silber
