Sony SB-HD41R - Manual (Page 2)

3 2 1 HDMI OUT HDMI IN DC IN 6V
3 4
3 2 1 HDMI OUT DC IN 6V HDMI IN
B
English

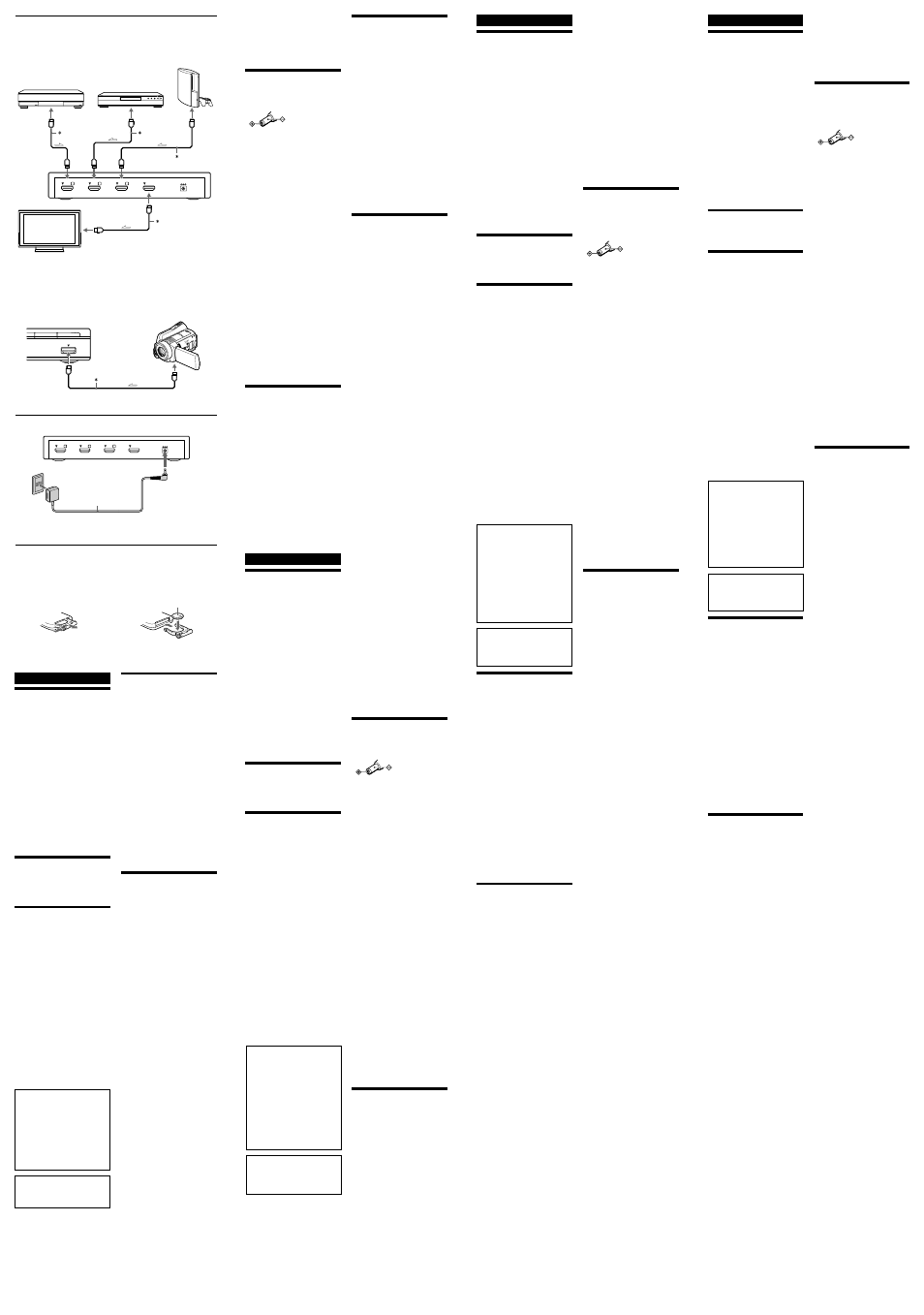

Connections (see fig. B)
Connect an HDMI-equipped device, such as TV,
projector, Blu-ray Disc recorder, DVD recorder,
Set-Top Box, video game, etc. to this unit.
Notes
• Connect the device(s) to a wall outlet after
connecting all devices to this unit.
• Refer also to the operating instructions supplied
with each device.
Notes on HDMI connection
• Be sure to connect an HDMI cable with the plug
facing in the correct direction. Connecting it
forcibly may damage the plug, or cause
malfunction of this unit.
• If the picture of the device connected with an
HDMI cable is not displayed on the TV clearly, or
no sound is heard, check the setting of the
connected device.
• Some devices may not function properly, for
example, no picture or sound comes out from the
TV.
• Do not connect the HDMI outputs of this unit and
the device to be connected, or HDMI inputs of this
unit and the device to be connected. It may cause
malfunction.
• For details on the devices connected to this unit,
refer to the operating instructions supplied with
each device.
Connecting the AC
power adaptor
(see fig. C)
After all the connections are complete, connect
the supplied AC power adaptor.
Displaying
(Selecting the device to be
displayed on a TV)
Select the connected playback device to send the
output signal to the HDMI OUT of this unit, such
as a TV, projector, etc.
1 Prepare the device.
1
Press 1 button on the unit or on card
remote commander to turn on this unit.
2 Turn on the playback device and TV.
3 Switch the input of TV to this unit.
2 Press one of the HDMI INPUT 1-4
buttons on the unit or on card
remote commander to select the
device to be displayed on TV.
3 Start play of the device selected
in step 2.
The picture and sound of the selected device
are output to TV.
z Tips
• Pressing one of the HDMI INPUT 1-4 buttons on
the card remote commander also turns on this unit.
• When this unit turns on, the input selected before
you turned off this unit is selected automatically.
(If the AC power adaptor is disconnected and
connected again, HDMI INPUT 1 will be selected
automatically when turning on this unit again.)
Notes when connected to devices with
the HDMI control function* (BRAVIA
Theatre Sync™, etc.)
* The HDMI control function allows
equipment to control each other using
HDMI CEC (Consumer Electoronics
Control) specified by HDMI.
This unit does not support the HDMI control
function. Operations are not guaranteed,
although the HDMI control function may in
part be activated by turning on this unit and
switching the HDMI input to the desired
device beforehand. If malfunction occurs,
turn off the HDMI control function.
Note
When turning on/standby, or when selecting
the input, picture or sound of the connected
device may be distorted, or it may take some
time until the picture or sound comes out.
Front panel / Panneau avant / Panel frontal / Painel frontal
Rear panel / Panneau arrière / Panel posterior / Painel traseiro
Blu-ray Disc recorder
Enregistreur Blu-ray Disc
Grabadora de Blu-ray Disc
Gravador de Blu-ray Disc
Video game
Console de jeux vidéo
Videojuegos
Jogo de vídeo
DVD player
Lecteur DVD
Reproductor de DVD
Leitor de DVD
To HDMI output
Vers la sortie HDMI
A la salida HDMI
À saída HDMI
* HDMI cable (not supplied)
Câble HDMI (non fourni)
Cable HDMI (no suministrado)
Cabo HDMI (não fornecido)
l: Signal flow / Sens du signal / Flujo de señales / Fluxo do sinal
TV
Téléviseur
Televisor
TV
To HDMI output
Vers la sortie HDMI
A la salida HDMI
À saída HDMI To HDMI output
Vers la sortie HDMI
A la salida HDMI
À saída HDMI
Camcorder, etc.
Caméscope, etc.
Videocámara, etc.
Câmara de vídeo, etc.
To HDMI output
Vers la sortie HDMI
A la salida HDMI
À saída HDMI
C
To wall outlet
Vers la prise murale
A la toma de pared
À tomada de alimentação
AC power adaptor (supplied)
Adaptateur CA (fourni)
Adaptador de alimentación de ca
(suministrado)
Transformador de CA (fornecido)
To DC IN 6V
Vers la prise DC IN 6 V
A la toma DC IN 6V
A DC IN 6V
Preparing the card
remote commander
(see fig. D)
1 Take out the battery case.
2 Insert an optional lithium battery
CR2025 with the + side facing
up.
3 Place the battery case back in
position.
When to replace the lithium battery
The working distance of the card remote
commander shortens as the battery becomes
exhausted.
Replace the battery with a new one. It will last
about 6 months in normal.
The battery life may vary depending on the
condition of use.
Notes on the lithium battery
• Keep the lithium battery out of the reach of
children. Should the battery be swallowed,
immediately consult a doctor.
• Wipe the battery with a dry cloth to assure a good
contact.
• Be sure to install the battery with the correct
polarity.
• Do not hold the battery with metallic tweezers as
doing so may cause a short-circuit.
• Use of other batteries than the CR2025 may cause
a risk of fire or explosion.
Troubleshooting
Should any problem persist after you have
checked these symptoms, consult your nearest
Sony dealer.
This unit does not turn on.
The AC power adaptor is disconnected from the wall
outlet, or from the power input of this unit.
t Connect the AC power adaptor to a wall outlet
securely, and connect its plug to DC IN 6V jack
of this unit securely.
No picture/No sound*.
• The HDMI output of a playback device is not
connected to the HDMI input of this unit properly.
t Check the connection again.
• The HDMI output of this unit is not connected to
the HDMI input of a TV or projector properly.
t Check the connection again.
• When using a TV or projector equipped with input
select, the correct input is not selected.
t Select the input of the TV or projector
correctly.
• The connected device is not compatible with High-
bandwidth Digital Content Protection (HDCP).
t Use a device compatible with HDCP. For
details, refer to the operating instructions
supplied with the device.
• The HDMI output signal format of the playback
device does not correspond with the HDMI input
signal format of the TV or projector.
t Make sure that signal format of the connected
device(s) corresponds. For details, refer to the
operating instructions supplied with each
device.
• This unit is connected to DVI devices.
t Connection to DVI devices is not
recommended. When connecting using a DVI
adaptor, make sure that the device is
compatible with the DVI adaptor.
t When connected to DVI devices, sound is not
output.
• Use an HDMI cable that bears the HDMI logo
certified with HDMI Licensing LLC for
connection.
• When watching 1125p (1080p) resolution picture
or Deep Colour picture, use a HIGH SPEED
HDMI cable (cable certified with HDMI Version
1.3 as “category 2”).
• Some playback devices may require some settings
on the device. Refer to the operating instructions
supplied with the device.
Poor picture or sound*.
Connection is incomplete.
t Connect the plug of the connecting cord securely.
Card remote commander operation is
not possible.
• The card remote commander is too far from the unit.
t Operate the card remote commander pointed
toward the infrared receiver.
• There is an obstacle between the unit and the card
remote commander.
t Remove any obstacle between the unit and the
card remote commander.
• This unit is installed in an A/V stand.
t Install this unit before the A/V stand.
• The infrared receiver of this unit is exposed to
strong light (direct sunlight or fluorescent lamp of
high frequency lighting).
t Avoid exposing the infrared receiver of this
unit to strong light.
• If the above remedies do not solve the problem, the
battery might be worn out.
t Replace it with a new one.
The battery cannot be inserted, or fits too
tightly in the card remote commander.
The battery is designed so as not be inserted in the
wrong direction. Confirm polarity (+/-) and insert
correctly.
* If above remedies do not solve the problem,
connect the devices directly and check if they
operate properly.
Precautions
On the AC power adaptor
• Use only the supplied AC power adaptor. Do
not use any other AC power adaptor to avoid
damaging the unit.
• To avoid fire or electrical shock, do not use this
unit in place subject to liquid or a humid place.
• To disconnect from a wall outlet, be sure to
grasp the AC adaptor itself.
• Before connecting or disconnecting the AC
power adaptor, turn off the system. Otherwise,
it may cause a malfunction.
On connecting cable
• Use an HDMI cable that bears the HDMI logo
certified with HDMI Licensing LLC for
connection.
• Sony HDMI cables are recommended.
• When watching 1125p (1080p) resolution
picture or Deep Colour picture, a HIGH SPEED
HDMI cable (cable certified with HDMI
Version 1.3 as “category 2”) is recommended.
• DVI-to-HDMI cable is not recommended. If
you connect the DVI-D device using a DVI-to-
HDMI cable;
– sound is not output.
– picture may not be output.
On operation
• Connect the plug securely. Incorrect connection
may cause noise or picture blur.
• To disconnect the cable, grasp the plug itself;
never pull the cable.
• Avoid exposing the infrared receiver to strong
light (direct sunlight or fluorescent lamp of
high frequency lighting). Otherwise, the card
remote commander may not operate properly.
Cleaning the cabinet of the main unit
Lightly wipe the cabinet with a soft, dry cloth. If
the cabinet is badly soiled, wipe with a soft cloth
moistened with a mild, diluted detergent, then
wipe off any remaining moisture with a soft, dry
cloth. If you use a chemical cloth, follow its
instructions. To avoid damage to the unit’s
surface, observe the following:
– Do not use alcohol, thinner or benzine.
– Do not spray insecticide or hair spray on the
unit.
– Do not leave in contact with chemical based
materials, such as insecticide, rubber, or vinyl.
Specifications
Input HDMI input × 4
(rear panel HDMI IN × 3,
front panel HDMI IN × 1)
Output HDMI output × 1
(rear panel HDMI OUT × 1)
Compatible signal
HDMI: 1080p, Deep Colour
(up to 36 bits), x.v.Colour
Power DC 6 V (supplied AC power
adaptor)
Dimensions (approx.)
215 Ч 35.5 Ч 131 mm
(8 1 / 2 Ч 1 7 / 16 Ч 5 1 / 4 in.) (w/h/d)
including projecting parts
Mass (approx.) 690 g (1 lb. 9 oz.)
Supplied accessories
Card remote commander (1)
AC power adaptor (1)
Operating Instructions (1)
Warranty (1)
Note
When this unit is connected to a personal computer,
operations are not guaranteed.
Design and specifications are subject to change
without notice.
Français
Raccordements
(voir fig. B)
Raccordez un appareil HDMI, comme un
téléviseur, un projecteur, un enregistreur Blu-ray
Disc, un graveur de DVD, un décodeur, une
console de jeux vidéo, etc. à cet appareil.
Remarques
• Raccordez l’appareil/les appareils à une prise
murale après avoir raccordé tous les appareils à cet
appareil.
• Reportez-vous également au mode d’emploi fourni
avec chaque appareil.
Remarques sur le raccordement HDMI
• Veillez à raccorder un câble HDMI avec la fiche
orientée dans le bon sens. Si vous l’introduisez en
forçant, vous risquez d’endommager la fiche et de
provoquer un problème de fonctionnement de cet
appareil.
• Si l’image de l’appareil raccordé avec un câble
HDMI ne s’affiche pas clairement sur le téléviseur
ou si aucun son n’est audible, vérifiez le réglage de
l’appareil raccordé.
• Certains appareils peuvent ne pas fonctionner
correctement, par exemple, aucune image ou aucun
son n’est émis par le téléviseur.
• Ne raccordez pas les sorties HDMI de cet appareil
et l’appareil à raccorder ou les entrées HDMI de
cet appareil et l’appareil à raccorder. Cela pourrait
entraîner un problème de fonctionnement.
• Pour obtenir plus d’informations sur les appareils
raccordés à cet appareil, reportez-vous au mode
d’emploi fourni avec chaque appareil.
Raccordement de
l’adaptateur CA
(voir fig. C)
Une fois tous les raccordements effectués,
raccordez l’adaptateur CA fourni.
Affichage
(Sélection de l’appareil
dont les images seront
affichées sur un téléviseur)
Sélectionnez l’appareil de lecture raccordé pour
envoyer le signal de sortie vers la prise HDMI
OUT de cet appareil, comme un téléviseur, un
projecteur, etc.
1 Préparez l’appareil.
1
Appuyez sur la touche 1 de l’appareil
ou de la mini-télécommande pour mettre
cet appareil sous tension.
2 Mettez l’appareil de lecture et le
téléviseur sous tension.
3 Commutez l’entrée du téléviseur pour
sélectionner cet appareil.
2 Appuyez sur les touches HDMI
INPUT 1-4 de l’appareil ou de la
mini-télécommande pour
sélectionner l’appareil dont les
images seront affichées sur le
téléviseur.
3 Lancez la lecture de l’appareil
sélectionné à l’étape 2.
L’image et le son de l’appareil sélectionné
sont émis vers le téléviseur.
z Conseils
• Appuyer sur l’une des touches HDMI INPUT 1-4
de la mini-télécommande permet également de
mettre cet appareil sous tension.
• Lorsque l’appareil se met sous tension, l’entrée
sélectionnée avant sa mise hors tension est
automatiquement sélectionnée. (Si l’adaptateur CA
est débranché, puis rebranché, HDMI INPUT 1
sera automatiquement sélectionné lorsque cet
appareil sera de nouveau mis sous tension.)
Remarques relatives au raccordement
à des appareils équipés de la fonction
de commande HDMI* (BRAVIA Theatre
Sync™, etc.)
* La fonction de commande HDMI permet
aux appareils de se commander
mutuellement au moyen de la HDMI CEC
(Consumer Electoronics Control) définie
par HDMI.
Cet appareil ne prend pas en charge la
fonction de commande HDMI. Le
fonctionnement n’est pas garanti bien que la
fonction de commande HDMI puisse être
partiellement activée en mettant cet appareil
sous tension et en réglant préalablement
l’entrée HDMI sur l’appareil souhaité. En cas
de dysfonctionnement, désactivez la fonction
de commande HDMI.
Remarque
Lors de la mise sous tension/veille ou lors de
la sélection de l’entrée, l’image ou le son de
l’appareil raccordé peut être déformé(e) ou
quelques instants peuvent être nécessaires
avant que l’image ou le son ne soit émis(e).
D
1
Lithium battery CR2025
Pile au lithium CR2025
Pila de litio CR2025
Pilha de lítio CR2025 Card remote commander (rear)
Mini-télécommande (arrière)
Mando a distancia de tarjeta (parte
posterior)
Telecomando de cartão (traseira)
2
Polarity of the plug
Préparation de la mini-
télécommande
(voir fig. D)
1 Retirez le logement de la pile.
2 Insérez une pile au lithium
CR2025, avec le côté + vers le
haut.
3 Remettez le logement de la pile
en place.
Quand remplacer la pile au lithium
La portée de la mini-télécommande diminue au
fur et à mesure que la pile s’épuise.
Remplacez la pile par une pile neuve. Sa durée de
vie est d’environ 6 mois dans des conditions
d’utilisation normales.
En fonction des conditions d’utilisation, sa durée
de vie peut varier.
Remarques sur la pile au lithium
• Tenez la pile au lithium hors de la portée des
enfants. En cas d’ingestion de la pile, consultez
immédiatement un médecin.
• Essuyez la pile avec un chiffon sec pour assurer un
bon contact.
• Veillez à installer la pile en respectant la polarité.
• Pour éviter un court-circuit, ne tenez pas la pile
avec des pinces métalliques.
• L’utilisation de tout autre type de pile que la pile
CR2025 peut entraîner un risque d’incendie ou
d’explosion.
Dépannage
Si le problème persistait une fois que vous avez
vérifié ces symptômes, consultez votre détaillant
Sony le plus proche.
Cet appareil ne se met pas sous
tension.
L’adaptateur CA est débranché de la prise murale ou
de l’entrée d’alimentation de cet appareil.
t Raccordez correctement l’adaptateur CA à une
prise murale, puis branchez correctement sa fiche
dans la prise DC IN 6 V de cet appareil.
Aucune image/Aucun son*.
• La sortie HDMI d’un appareil de lecture n’est pas
raccordée correctement à l’entrée HDMI de cet
appareil.
t Vérifiez à nouveau le raccordement.
• La sortie HDMI de cet appareil n’est pas raccordée
correctement à l’entrée HDMI d’un téléviseur ou
d’un projecteur.
t Vérifiez à nouveau le raccordement.
• Lors de l’utilisation d’un téléviseur ou d’un
projecteur doté d’un sélecteur d’entrée, l’entrée
correcte n’est pas sélectionnée.
t Sélectionnez correctement l’entrée du
téléviseur ou du projecteur.
• L’appareil raccordé n’est pas compatible HDCP
(High-bandwidth Digital Content Protection).
t Utilisez un appareil compatible HDCP. Pour de
plus amples informations, reportez-vous au
mode d’emploi fourni avec l’appareil.
• Le format du signal de sortie HDMI de l’appareil
de lecture ne correspond pas au format du signal
d’entrée HDMI du téléviseur ou du projecteur.
t Vérifiez que le format du signal de l’appareil/
des appareils raccordé(s) est identique. Pour de
plus amples informations, reportez-vous au
mode d’emploi fourni avec chaque appareil.
• Cet appareil est raccordé à des appareils DVI.
t Le raccordement à d’autres appareils DVI n’est
pas recommandé. En cas de raccordement au
moyen d’un adaptateur DVI, assurez-vous que
l’appareil est bien compatible avec ce dernier.
t En cas de raccordement à des appareils DVI,
aucun son n’est émis.
• Utilisez un câble HDMI portant le logo HDMI
certifié HDMI Licensing LLC pour le
raccordement.
• Lorsque vous regardez une image d’une résolution
de 1 125p (1 080p) ou une image Deep Colour,
utilisez un câble HIGH SPEED HDMI (câble
certifié HDMI Version 1.3, « catégorie 2 »).
• Certains appareils de lecture peuvent nécessiter des
réglages de l’appareil. Reportez-vous au mode
d’emploi fourni avec votre appareil.
Image ou son de mauvaise qualité*.
Le raccordement est incorrect.
t Raccordez correctement la fiche du câble de
raccordement.
Impossible de faire fonctionner la mini-
télécommande.
• La mini-télécommande est trop éloignée de
l’appareil.
t Utilisez la mini-télécommande en la dirigeant
vers le récepteur à infrarouge.
• Il y a un obstacle entre l’appareil et la mini-
télécommande.
t Retirez tout obstacle situé entre l’appareil et la
mini-télécommande.
• L’appareil est installé dans un meuble audio/vidéo.
t Installez cet appareil devant le meuble audio/
vidéo.
• Le récepteur à infrarouge de cet appareil est exposé
à une lumière vive (lumière directe du soleil ou
lampe fluorescente d’un éclairage haute
fréquence).
t Évitez d’exposer le récepteur à infrarouge de
cet appareil à une lumière vive.
• Si les solutions ci-dessus ne résolvent pas le
problème, la pile est peut-être épuisée.
t Remplacez-la par une pile neuve.
La pile ne peut être insérée ou semble
trop grosse pour la mini-
télécommande.
La pile est conçue pour permettre son insertion dans
le bon sens uniquement. Vérifiez la polarité (+/–) et
insérez-la dans le bon sens.
* Si les solutions ci-dessus ne résolvent pas le
problème, raccordez les appareils directement et
vérifiez s’ils fonctionnent correctement.
Précautions
À propos de l’adaptateur CA
• Utilisez uniquement l’adaptateur CA fourni.
N’utilisez aucun autre adaptateur CA afin de ne
pas endommager l’appareil.
• Pour d’éviter tout risque d’incendie ou
d’électrocution, n’utilisez pas cet appareil dans
un endroit exposé à des liquides ou à
l’humidité.
• Pour débrancher l’appareil d’une prise murale,
veillez à saisir l’adaptateur CA lui-même.
• Avant le branchement ou le débranchement de
l’adaptateur CA, mettez préalablement le
système hors tension. Sinon, cela pourrait
entraîner un problème de fonctionnement.
To HDMI input
Vers l’entrée HDMI
A la entrada HDMI
À entrada HDMI
Español
Conexiones
(consulte la fig. B)
Conecte un dispositivo equipado con HDMI
como, por ejemplo, un televisor, un proyector,
una grabadora de Blu-ray Disc, una grabadora de
DVD, un decodificador, una consola de
videojuegos, etc. a esta unidad.
Notas
• Conecte los dispositivos a una toma de corriente de
pared después de conectar todos los dispositivos a
la unidad.
• Consulte también el manual de instrucciones
suministrado con cada dispositivo.
Notas acerca de la conexión HDMI
• Asegúrese de conectar un cable HDMI con la
clavija orientada en la dirección correcta. Si lo
conecta a la fuerza, puede dañar la clavija o
provocar un fallo de funcionamiento en la unidad.
• Si la imagen del dispositivo conectado con un
cable HDMI no aparece en el televisor con claridad
o no se emite sonido, compruebe el ajuste del
dispositivo conectado.
• Es posible que algunos dispositivos no funcionen
correctamente; por ejemplo, es posible que no
aparezcan imágenes en el televisor o que no se
emita sonido.
• No conecte las salidas HDMI de esta unidad y del
dispositivo que va a conectar, ni las entradas
HDMI de dichos dispositivos, ya que podría
provocar fallos de funcionamiento.
• Para obtener más información sobre los
dispositivos conectados a esta unidad, consulte el
manual de instrucciones suministrado con cada
dispositivo.
Conexión del adaptador
de alimentación de ca
(consulte la fig. C)
Después de realizar todas las conexiones, conecte
el adaptador de alimentación de ca suministrado.
Visualización
(selección del dispositivo
que se visualizará en el
televisor)
Seleccione el dispositivo de reproducción
conectado para enviar la señal de salida a la
salida HDMI OUT de esta unidad como, por
ejemplo, un televisor, un proyector, etc.
1 Prepare el dispositivo.
1
Pulse el botón 1 de la unidad o del
mando a distancia de tarjeta para
encender la unidad.
2 Encienda el dispositivo de reproducción
y el televisor.
3 Cambie la entrada del televisor a la de
esta unidad.
2 Pulse uno de los botones HDMI
INPUT 1-4 de la unidad o del
mando a distancia de tarjeta
para seleccionar el dispositivo
que desea visualizar en el
televisor.
3 Inicie la reproducción del
dispositivo seleccionado en el
paso 2.
Las imágenes y el sonido del dispositivo
seleccionado se emiten en el televisor.
z Sugerencias
• También puede pulsar uno de los botones HDMI 1-
4 del mando a distancia de tarjeta para encender la
unidad.
• Al encender la unidad, se selecciona
automáticamente la entrada que estaba
seleccionada antes de apagarla. (Si se desconecta y
se vuelve a conectar el adaptador de alimentación
de ca, se seleccionará automáticamente la entrada
HDMI INPUT 1 al volver a encender la unidad).
Notas acerca de la conexión con
dispositivos provistos de la función
HDMI control* (BRAVIA Theatre
Sync™, etc.)
* La función HDMI control permite a los
equipos compartir el control sobre otros
dispositivos por medio de HDMI CEC
(Consumer Electronics Control)
proporcionado por HDMI.
Esta unidad no es compatible con la función
HDMI control. Por ello, no se garantiza su
funcionamiento, aunque es posible que esta
función se active parcialmente al encender la
unidad si la entrada HDMI está conectada al
dispositivo deseado de antemano. Si observa
algún problema, desactive la función HDMI
control.
Nota
Al encender o ajustar en modo de espera la
unidad, o al seleccionar la entrada, es posible
que la imagen o el sonido del dispositivo
conectado se distorsionen, o que el sonido o
la imagen tarden cierto tiempo en emitirse.
Preparación del
mando a distancia de
tarjeta
(consulte la fig. D)
1 Extraiga el compartimiento de la
pila.
2 Inserte una pila de litio CR2025
opcional con el lado + hacia
arriba.
3 Vuelva a colocar el
compartimiento de la pila en su
posición.
Cuándo es necesario cambiar la pila
La distancia de funcionamiento del mando a
distancia de tarjeta se acorta a medida que se
agota la energía de la pila.
Sustituya la pila por una nueva. La pila dura unos
seis meses en condiciones normales.
La duración de la pila puede variar según las
condiciones de uso.
Notas sobre la pila de litio
• Mantenga la pila de litio fuera del alcance de los
niños. En caso de ingestión accidental, póngase en
contacto con un médico de inmediato.
• Limpie la pila con un paño seco para garantizar un
contacto óptimo.
• Asegúrese de insertar la pila con la polaridad
correcta.
• No sujete la pila con pinzas metálicas, ya que
podría producirse un cortocircuito.
• El uso de pilas diferentes del modelo CR2025
puede implicar un riesgo de incendio o explosión.
Solución de problemas
Si persiste algún problema tras realizar estas
comprobaciones, consulte al distribuidor Sony
más cercano.
La unidad no se enciende.
El adaptador de alimentación de ca está
desconectado de la toma de corriente de pared o de la
entrada de alimentación de la unidad.
t Conecte firmemente el adaptador de alimentación
de ca a la toma de corriente de pared y la clavija
de dicho adaptador a la toma DC IN 6V de la
unidad.
No es posible realizar operaciones con
el mando a distancia de tarjeta.
• El mando a distancia de tarjeta está demasiado
lejos de la unidad.
t Para utilizar el mando a distancia de tarjeta,
oriéntelo hacia el receptor de infrarrojos.
• Existe algún obstáculo entre la unidad y el mando a
distancia de tarjeta.
t Elimine cualquier obstáculo que exista entre la
unidad y el mando a distancia de tarjeta.
• La unidad está instalada en un soporte de A/V.
t Instale la unidad delante del soporte de A/V.
• El receptor de infrarrojos de la unidad está
expuesto a fuentes de luz intensa (luz solar directa
o lámparas fluorescentes con iluminación de alta
frecuencia).
t Evite la exposición del receptor de infrarrojos
de la unidad a fuentes de luz intensa.
• Si las soluciones anteriores no resuelven el
problema, es posible que la pila esté agotada.
t Sustitúyala por una nueva.
No es posible insertar la pila, o ésta
encaja demasiado justa en el mando a
distancia de tarjeta.
La pila se ha diseñado de modo que no pueda
insertarse en la dirección incorrecta. Compruebe la
polaridad (+/–) e insértela correctamente.
* Si las soluciones anteriores no resuelven el
problema, conecte los dispositivos por separado y
compruebe que funcionan correctamente.
Precauciones
Acerca del adaptador de alimentación de
ca
• Utilice solamente el adaptador de alimentación
de ca suministrado. Para evitar dañar la unidad,
no utilice ningún otro adaptador de
alimentación de ca.
• Para evitar incendios y descargas eléctricas, no
utilice la unidad en lugares expuestos a líquidos
o humedad.
• Para desconectarlo de la toma de corriente de
pared, asegúrese de sujetar el adaptador de
alimentación de ca.
• Apague el sistema antes de conectar o
desconectar el adaptador de alimentación de ca.
De lo contrario, podría producirse un fallo de
funcionamiento.
Acerca del cable de conexión
• Para realizar la conexión, utilice un cable
HDMI que presente el logotipo HDMI
certificado por HDMI Licensing LLC.
• Se recomiendan los cables HDMI Sony.
• Para visualizar imágenes con una resolución de
1125p (1080p) o Deep Colour, se recomienda
utilizar un cable HIGH SPEED HDMI (cable
certificado con HDMI versión 1.3 como
“categoría 2”).
• No se recomienda la utilización de cables DVI
a HDMI. Si conecta el dispositivo DVI-D con
un cable DVI a HDMI:
– no se emitirá sonido.
– es posible que no se emitan imágenes.
Utilización
• Conecte la clavija firmemente. Una conexión
incorrecta puede producir ruido o imágenes
borrosas.
• Para desconectar el cable, sujete la clavija; no
tire del cable.
• Evite la exposición del receptor de infrarrojos a
fuentes de luz intensa (luz solar directa o
lámparas fluorescentes con iluminación de alta
frecuencia). De lo contrario, es posible que el
mando a distancia de tarjeta no funcione
correctamente.
Limpieza de la carcasa de la unidad
principal
Limpie la carcasa con un paño suave y seco. Si la
carcasa está muy sucia, límpiela con un paño
suave ligeramente humedecido con una solución
de detergente poco concentrada y seque la
humedad con un paño suave y seco. Si utiliza un
paño químico, siga las instrucciones
correspondientes. Para evitar daños en la
superficie de la unidad, tenga en cuenta lo
siguiente:
– No utilice alcohol, diluyentes ni bencina.
– No rocíe la unidad con insecticida o fijador para
el cabello.
– No deje la unidad en contacto con materiales
químicos, como insecticidas, goma o vinilo.
Especificaciones
Entrada Entrada HDMI × 4
(panel posterior, HDMI IN × 3;
panel frontal, HDMI IN × 1)
Salida Salida HDMI × 1 (panel
posterior, HDMI OUT × 1)
Señal compatible
HDMI: 1080p, Deep Colour
(hasta 36 bits), x.v. Colour
Alimentación cc de 6 V (adaptador de
alimentación de ca suministrado)
Dimensiones (aprox.)
215 Ч 35,5 Ч 131 mm (an/al/prf)
incluidas las partes salientes
Peso (aprox.) 690 g
Accesorios suministrados
Mando a distancia de tarjeta (1)
Adaptador de alimentación de ca
(1)
Manual de instrucciones (1)
Garantía (1)
Nota
No se garantizan las operaciones si la unidad se
conecta a un ordenador personal.
El diseño y las especificaciones están sujetos a
cambios sin previo aviso.
Polaridad de la clavija
Português
Ligações (ver fig. B)
Ligue um dispositivo equipado com HDMI, como
um televisor, projector, gravador de Blu-ray Disc,
gravador de DVD, Set-Top Box, jogo de vídeo,
etc. a este aparelho.
Notas
• Ligue o(s) dispositivo(s) a uma tomada de
alimentação após ligar todos os dispositivos a este
aparelho.
• Consulte também as manual de instruções
fornecidas com cada dispositivo.
Notas sobre a ligação HDMI
• Certifique-se de que liga um cabo HDMI com a
ficha na direcção correcta. Se a ligar com
demasiada força, poderá danificar a ficha ou causar
uma avaria deste aparelho.
• Se a imagem do dispositivo ligado com um cabo
HDMI não for apresentada com nitidez no
televisor, ou se não for ouvido som, verifique a
definição do dispositivo ligado.
• Alguns dispositivos podem não funcionar
correctamente; por ex., pode não ser emitida
imagem ou som do televisor.
• Não ligue as saídas HDMI deste aparelho e o
dispositivo a ser ligado ou as entradas HDMI deste
aparelho e o dispositivo a ser ligado. Pode causar
uma avaria.
• Para mais informações sobre dispositivos ligados a
este aparelho, consulte as imanual de instruções
fornecidas com cada dispositivo.
Ligar o transformador
de CA
(ver fig. C)
Após concluídas todas as ligações, ligue o
transformador de CA fornecido.
Visualização
(Seleccionar o dispositivo
a ser visualizado num
televisor)
Seleccione o dispositivo de reprodução ligado
para enviar o sinal de saída para HDMI OUT
deste aparelho, como um televisor, projector, etc.
1 Prepare o dispositivo.
1
Prima o botão 1 no aparelho ou no
telecomando do cartão para ligar este
aparelho.
2 Ligue o dispositivo de reprodução e o
televisor.
3 Ligue a entrada do televisor a este
aparelho.
2 Prima um dos botões HDMI
INPUT 1-4 no aparelho ou no
telecomando de cartão para
seleccionar o dispositivo a ser
apresentado no televisor.
3 Inicie a reprodução do
dispositivo seleccionado no
passo 2.
A imagem e som do dispositivo seleccionado
são emitidos para o televisor.
z Sugestões
• O aparelho também pode ser ligado premindo um
dos botões HDMI INPUT 1-4 do telecomando de
cartão.
• Quando o aparelho se ligar, a entrada seleccionada
antes de desligar o aparelho será seleccionada
automaticamente. (Se o transformador de CA for
desligado e ligado novamente, HDMI INPUT 1
será seleccionado automaticamente quando ligar
este aparelho novamente.)
Notas em caso de ligação a
dispositivos com a função de controlo
HDMI* (BRAVIA Theatre Sync™, etc.)
* A função de controlo HDMI permite o
controlo mútuo de equipamentos através de
HDMI CEC (Consumer Electoronics
Control) especificado por HDMI.
Esta unidade não suporta a função de controlo
HDMI. As operações não são garantidas,
embora a função de controlo HDMI possa,
em parte, ser activada através da ligação desta
unidade e comutando previamente a entrada
HDMI para o dispositivo desejado. Se ocorrer
uma avaria, desactive a função de controlo
HDMI.
Note
Quando ligar/colocar em modo de espera, ou
quando seleccionar a entrada, a imagem ou o
som do dispositivo ligado podem sair
distorcidos, ou poderá ser necessário algum
tempo até a imagem ou som serem emitidos.
Preparar o
telecomando de
cartão
(ver fig. D)
1 Retire a base da bateria.
2 Introduza uma bateria de lítio
opcional CR2025 com o lado +
virado para cima.
3 Coloque a tampa da bateria de
novo no sítio.
Substituição da pilha de lítio
A distância operacional do telecomando de cartão
diminui à medida que a pilha vai perdendo a
carga.
Substitua a pilha por uma nova. Normalmente,
terá uma duração de cerca de 6 meses.
A vida útil da bateria pode variar de acordo com
as condições de utilização.
Notas sobre a pilha de lítio
• Mantenha a pilha de lítio fora do alcance de
crianças. Se a pilha for engolida, consulte
imediatamente um médico.
• Limpe a pilha com um pano seco para assegurar
um bom contacto.
• Certifique-se de que instala a pilha com a
polaridade correcta.
• Não pegue na pilha com pinças metálicas pois
pode provocar um curto-circuito.
• A utilização de outras pilhas que não as CR2025
pode representar um risco de incêndio ou explosão.
Resolução de
problemas
Se algum problema persistir após ter verificado
estes sintomas, consulte o seu agente Sony mais
próximo.
Nгo й possível ligar a unidade.
O transformador de CA está desligado da tomada de
alimentação ou da entrada de alimentação deste
aparelho.
t Ligue o transformador de CA a uma tomada de
alimentação, de modo firme, e ligue a sua ficha à
tomada DC IN 6V deste aparelho, de modo firme.
À propos du câble de raccordement
• Utilisez un câble HDMI portant le logo HDMI
certifié HDMI Licensing LLC pour le
raccordement.
• Il est recommandé d’utiliser des câbles HDMI
Sony.
• Lorsque vous regardez une image d’une
résolution de 1 125p (1 080p) ou une image
Deep Colour, un câble HIGH SPEED HDMI
(câble certifié HDMI Version 1.3,
« catégorie 2 ») est recommandé.
• Il est déconseillé d’utiliser un câble DVI-
HDMI. Si vous raccordez l’appareil DVI-D à
l’aide d’un câble DVI-HDMI :
– le son n’est pas émis ;
– l’image peut ne pas être émise.
Fonctionnement
• Raccordez correctement la fiche. Un
raccordement incorrect risque de générer des
interférences ou des images floues.
• Pour débrancher le câble, saisissez la fiche elle-
même, ne tirez jamais sur le câble.
• Évitez d’exposer le récepteur à infrarouge à une
lumière vive (lumière directe du soleil ou lampe
fluorescente d’un éclairage haute fréquence).
Sinon, la mini-télécommande pourrait ne pas
fonctionner correctement.
Nettoyage du boîtier de l’appareil
principal
Essuyez doucement le boîtier avec un chiffon
doux et sec. Si le boîtier est très sale, essuyez-le
avec un chiffon doux imbibé d’un détergent doux
dilué, puis essuyez l’humidité résiduelle avec un
chiffon doux et sec. Si vous utilisez une lingette,
suivez les instructions s’y rapportant. Pour éviter
d’endommager la surface de l’appareil, respectez
les indications suivantes :
– n’utilisez, ni alcool, ni diluant, ni essence ;
– ne vaporisez ni insecticide, ni laque sur
l’appareil ;
– ne laissez pas l’appareil en contact avec des
matériaux issus de composés chimiques comme
des insecticides, du caoutchouc ou du vinyle.
Caractéristiques
techniques
Entrée Entrée HDMI × 4
(panneau arrière HDMI IN × 3,
panneau avant HDMI IN × 1)
Sortie Sortie HDMI × 1 (panneau
arrière HDMI OUT × 1)
Signal compatible
HDMI : 1 080p, Deep Colour
(jusqu’à 36 bits), x.v.Colour
Alimentation 6 V CC (adaptateur CA fourni)
Dimensions (approximatives)
215 Ч 35,5 Ч 131 mm
(l/h/p), parties saillantes
comprises
Poids (approximatif)
690 g
Accessoires fournis
Mini-télécommande (1)
Adaptateur CA (1)
Mode d’emploi (1)
Garantie (1)
Remarque
Lorsque cet appareil est raccordé à un ordinateur, le
bon fonctionnement n’est pas garanti.
La conception et les caractéristiques techniques sont
sujettes à modification sans préavis.
Polarité de la fiche
Não há imagem/Não há som*.
• A saída HDMI de um dispositivo de reprodução
não está ligada correctamente à entrada HDMI
deste aparelho.
t Verifique novamente a ligação.
• A saída HDMI deste aparelho não está ligada
correctamente à entrada HDMI de um televisor ou
projector.
t Verifique novamente a ligação.
• Está a utilizar um televisor ou projector equipado
com selecção de entrada e a entrada correcta não
está seleccionada.
t Seleccione correctamente a entrada do televisor
ou projector.
• O dispositivo ligado nгo й compatível com HDCP
(High-bandwidth Digital Content Protection).
t Utilize um dispositivo compatível com HDCP.
Para mais informações, consulte também as
manual de instruções fornecidas com o
dispositivo.
• O formato do sinal de saída HDMI do dispositivo
de reprodução não corresponde ao formato do sinal
de entrada HDMI do televisor ou projector.
t Certifique-se de que o formato do sinal do(s)
dispositivo(s) ligado(s) é correspondente. Para
mais informações, consulte as manual de
instruções fornecidas com cada dispositivo.
• Esta unidade está ligada a dispositivos DVI.
t Nгo й recomendada a ligação a dispositivos
DVI. Quando ligar utilizando um adaptador de
DVI, certifique-se de que o dispositivo é
compatível com o adaptador de DVI.
t Quando ligado a dispositivos DVI, nгo й
emitido som.
• Utilize um cabo HDMI com o logótipo HDMI
certificado com HDMI Licensing LLC para
ligação.
• Quando visualizar imagem de resolução 1125p
(1080p) ou imagem Deep Colour, utilize um cabo
HIGH SPEED HDMI (cabo certificado com HDMI
Versão 1.3 como “categoria 2”).
• Alguns dispositivos de reprodução podem exigir
algumas configurações no dispositivo. Consulte as
manual de instruções fornecidas com o dispositivo.
Imagem fraca ou som fraco*.
A ligação está incompleta.
t Ligue a ficha do cabo de ligação de modo firme.
Nгo й possível utilizar o telecomando
de cartão.
• O telecomando de cartão está demasiado distante
do aparelho.
t Aponte o telecomando de cartão para o receptor
de infravermelhos.
• Existe um obstáculo entre o aparelho e o
telecomando de cartão.
t Retire qualquer obstáculo entre o aparelho e o
telecomando de cartão.
• Este aparelho está instalado num suporte A/V.
t Instale este aparelho antes do suporte A/V.
• O receptor de infravermelhos deste aparelho está
exposto a luz forte (luz solar directa ou uma
lâmpada fluorescente de alta frequência).
t Evite expor o receptor de infravermelhos deste
aparelho a luz forte.
• Se as soluções acima indicadas não resolverem o
problema, é sinal de que a pilha pode estar sem
carga.
t Substitua a pilha por uma nova.
Nгo й possível introduzir a pilha ou
esta encaixa de modo demasiado
apertado no interior do telecomando
de cartão.
A pilha foi concebida para não ser introduzida na
direcção errada. Confirme a polaridade (+/-) e
introduza correctamente.
* Se as soluções acima indicadas não resolverem o
problema, ligue os dispositivos directamente e
verifique se estes funcionam correctamente.
Precauções
Sobre o transformador de CA
• Utilize apenas o transformador de CA
fornecido. Não utilize qualquer outro
transformador de CA, para evitar danificar o
aparelho.
• Para evitar um incêndio ou choque eléctrico,
não utilize este aparelho num local exposto a
líquidos ou humidade.
• Para desligar de uma tomada de alimentação,
certifique-se de que pega pelo próprio
transformador de CA.
• Antes de ligar ou desligar o transformador de
CA, desligue o sistema. Caso contrário, pode
causar uma avaria.
Sobre o cabo de ligação
• Utilize um cabo HDMI com o logótipo HDMI
certificado com HDMI Licensing LLC para
ligação.
• Recomenda-se a utilização de cabos HDMI
Sony.
• Quando visualizar imagem de resolução 1125p
(1080p) ou imagem Deep Colour, recomenda-
se a utilização de um cabo HIGH SPEED
HDMI (cabo certificado com HDMI Versão 1.3
como “categoria 2”).
• Nгo й recomendada a utilização de um cabo
DVI-para-HDMI. Se ligar o dispositivo DVI-D
utilizando um cabo DVI-para-HDMI:
– nгo й emitido som.
– pode não ser emitida imagem.
Sobre o funcionamento
• Ligue a ficha de modo firme. Uma ligação
incorrecta pode provocar ruído ou imagem
desfocada.
• Para desligar o cabo, pegue na ficha; nunca
puxe pelo cabo.
• Evite expor o receptor de infravermelhos a luz
forte (luz solar directa ou lâmpada fluorescente
de alta frequência). Caso contrário, o
telecomando de cartão pode não funcionar
correctamente.
Limpar a caixa da unidade principal
Limpe, de modo suave, a caixa com um pano
macio e seco. Se a caixa apresentar muita
sujidade, limpe com um pano macio, humedecido
numa solução de detergente suave e diluído e, em
seguida, seque qualquer humidade residual com
um pano macio e seco. Se utilizar um pano
químico, siga as suas instruções de utilização.
Para evitar danos na superfície do aparelho,
observe o seguinte:
– Não utilize álcool, diluente ou benzina.
– Não aplique insecticida nem laca para o cabelo
na unidade.
– Não deixe em contacto com materiais à base de
químicos, como insecticida, borracha ou vinil.
Especificações
Entrada entrada HDMI × 4
(painel traseiro HDMI IN × 3,
painel frontal HDMI IN × 1)
Saída saída HDMI × 1 (painel traseiro
HDMI OUT × 1)
Sinal compatível
HDMI: 1080p, Deep Colour
(até 36 bits), x.v.Colour
Alimentação CC 6 V (transformador de CA
fornecido)
Dimensões (aprox.)
215 Ч 35,5 Ч 131 mm (l/a/p)
incluindo partes salientes
Peso (aprox.) 690 g
Acessórios fornecidos
Telecomando de cartão (1)
Transformador de CA (1)
Manual de Instruções (1)
Garantia (1)
Note
Quando este aparelho for ligado a um computador
pessoal, não são garantidas todas as operações.
Design e especificações sujeitos a alterações sem
aviso prévio.
Polaridade da ficha
No aparecen imágenes o no se emite
sonido*.
• La salida HDMI de un dispositivo de reproducción
no está correctamente conectada a la entrada
HDMI de la unidad.
t Vuelva a comprobar la conexión.
• La salida HDMI de la unidad no está correctamente
conectada a la entrada HDMI del televisor o
proyector.
t Vuelva a comprobar la conexión.
• Si se utiliza un televisor o proyector equipado con
selector de entrada, no se seleccionó la entrada
correcta.
t Seleccione la entrada correcta del televisor o
proyector.
• El dispositivo conectado no es compatible con
HDCP (protección de contenido digital de gran
ancho de banda).
t Utilice un dispositivo compatible con HDCP.
Para obtener más información, consulte el
manual de instrucciones suministrado con el
dispositivo.
• El formato de la señal de salida HDMI del
dispositivo de reproducción no se corresponde con
el formato de la señal de entrada HDMI del
televisor o proyector.
t Asegúrese de que los formatos de las señales de
los dispositivos conectados se correspondan
entre sí. Para obtener información detallada,
consulte el manual de instrucciones
suministrado con cada dispositivo.
• Esta unidad está conectada a dispositivos DVI.
t No se recomienda la conexión a dispositivos
DVI. Si se realiza la conexión con un adaptador
para DVI, asegúrese de que el dispositivo sea
compatible con el adaptador para DVI.
t Si se realiza la conexión a dispositivos DVI, no
se emitirá sonido.
• Para realizar la conexión, utilice un cable HDMI
que presente el logotipo HDMI certificado por
HDMI Licensing LLC.
• Para visualizar imágenes con una resolución de
1125p (1080p) o Deep Colour, utilice un cable
HIGH SPEED HDMI (cable certificado con HDMI
versión 1.3 como “categoría 2”).
• Es posible que algunos dispositivos de
reproducción requieran realizar algunos ajustes.
Consulte el manual de instrucciones suministrado
con el dispositivo.
Imágenes o sonido de baja calidad*.
La conexión está incompleta.
t Conecte firmemente la clavija del cable de
conexión.
