Preparativos
Peparativos
25 ES
Preparativos
Conexión del
sistema
Compruebe que ha
desconectado la alimentación
antes de realizar
cualquier conexión.

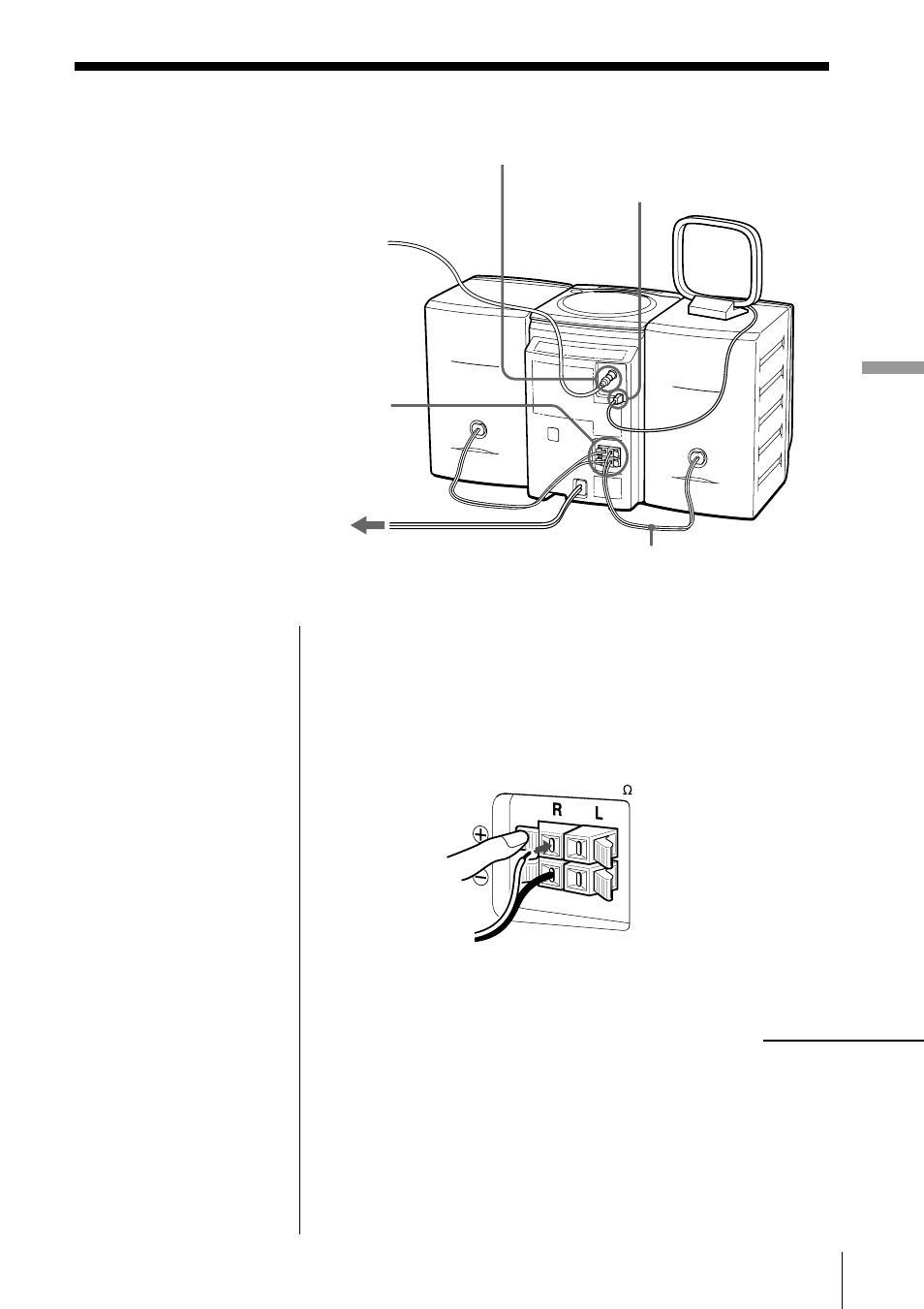

1 Conexión de los altavoces
Conecte los cables negros a los terminales (–) menos y
los rojos a los terminales (+) más: los cables del altavoz
derecho a los terminales R y los del izquierdo a L.
Antena
cerrada de
MW/LW
Cable de altavoz
Antena de FM
2
Altavoz
izquierdo
Altavoz
derecho
3
A una toma mural
Terminales de
los altavoces
1
Nota
Conecte los altavoces
suministrados a este
reproductor. Si utiliza
otros altavoces o
equipos, puede
producirse un
funcionamiento
defectuoso.
Terminal de
antena de FM
continúa
SPEAKER IMP USE 3
2 Terminal de
antena de
MW/LW
