Chapitre 1: Préparatifs
4
F
un tuyau de gaz afin d’éviter tout risque
d’explosion.
AM
FM
75 Ω
ETAPE 3 Réglage de la
tension de
fonctionnement (sauf
modèle pour l’Australie)
Avant de brancher le cordon secteur, réglez
le sélecteur VOLTAGE SELECTOR sur la
position qui correspond à la tension du
courant secteur local.
220V
-240V
VOLTAGE SELECTOR
110V
-120V
ETAPE 4 Connexion du
cordon secteur
Effectuez toutes les connexions décrites ci-
dessus avant de brancher le cordon
d’alimentation secteur sur une prise
murale.
Adaptateur de fiche
Si la fiche de la chaîne ne rentre pas dans la
prise murale, enleveg l’adaptateur de fiche
inséré sur la fiche (sauf modèles pour
l’Amérique latine et l’Australie).
Connexion de la chaîne
Installation des enceintes
Mise en place des piles
Réglage de l’horloge
Chapitre 1:
Préparatifs
Connexion de la
chaîne

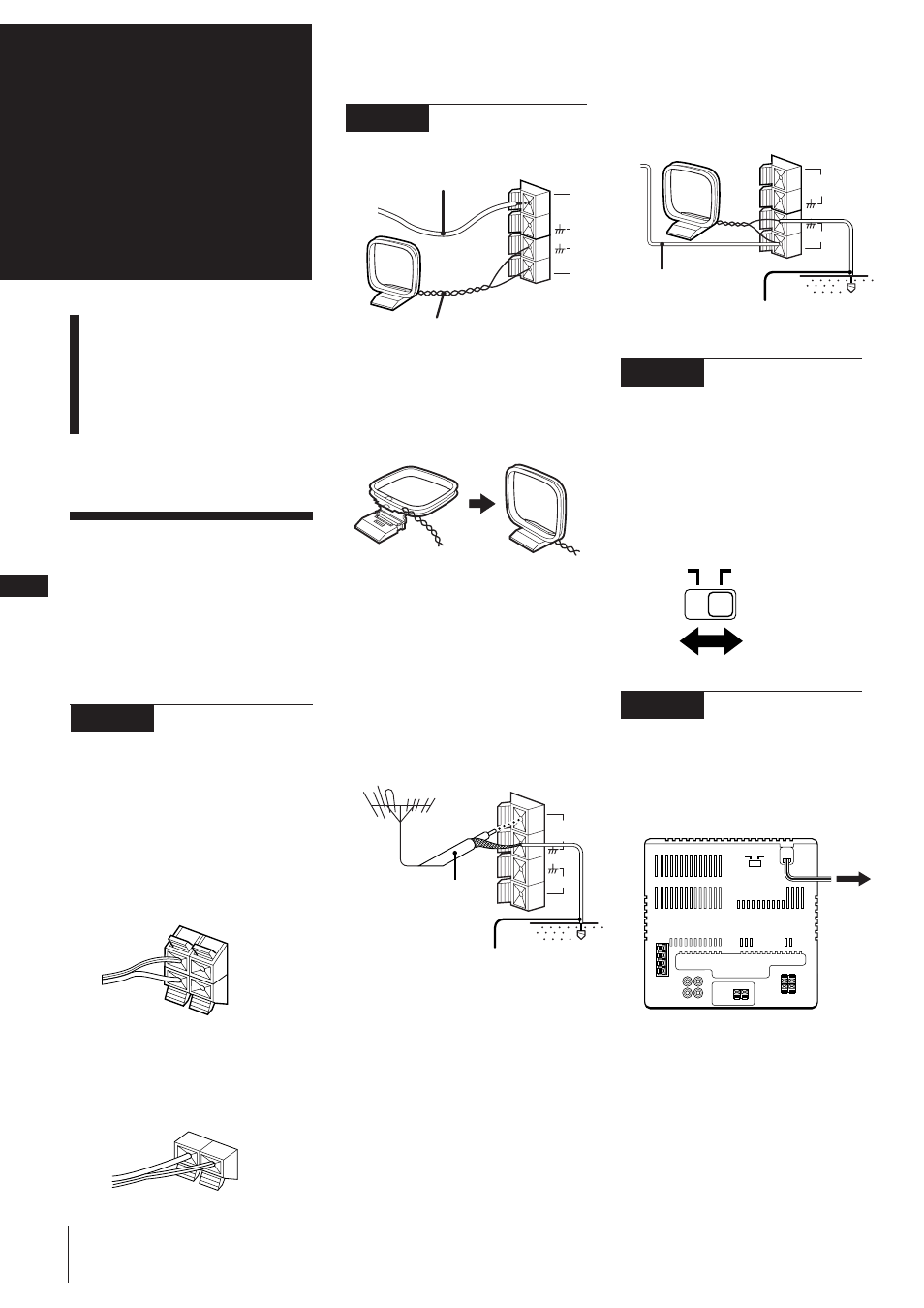

Référez-vous aux illustrations ci-dessous
pour raccorder la chaîne stéréo.
Si vous souhaitez raccorder des appareils
en option, reportez-vous à “Connexion
d’un appareil en option” au chapitre 6.
ETAPE 1 Connexion des
enceintes
Pour installer les enceintes, reportez-vous à
“Installation des enceintes”.
Enceintes satellites droite (R) et gauche
(L)
Raccordez l’enceinte droite aux connecteurs
R et l’enceinte gauche aux connecteurs L
avec les cordons gris rayés blanc branchés
sur ‘ et les cordons gris uni branchés sur
’
.
Caisson d’extrême grave
Raccordez le caisson d’extrême grave aux
connecteurs WOOFER avec le cordon gris
rayé rouge branché sur ‘ et le cordon gris
uni branché sur ’.
’
‘
‘
’
L
R
’
‘
ETAPE 2 Connexion des
antennes
AM
FM
75 Ω
Connexion de l’antenne cadre AM
Raccordez l’antenne cadre AM fournie aux
bornes AM et y.
Pour améliorer la réception FM
Raccordez une antenne FM extérieure à la
borne FM 75
Ω
avec un câble coaxial de
75 ohms.
Important
Par mesure de protection contre la foudre,
raccordez l’antenne extérieure à la borne y
de terre. Ne raccordez pas le fil de terre à
un tuyau de gaz afin d’éviter tout risque
d’explosion.
AM
FM
75 Ω
Pour améliorer la réception AM
Après avoir raccordé l’antenne AM,
branchez un fil isolé de 6 à 15 mètres de
long sur la borne AM et reliez la borne y à
la terre.
Important
Par mesure de protection contre la foudre,
raccordez l’antenne extérieure à la borne y
de terre. Ne raccordez pas le fil de terre à
Antenne fil FM* (fournie)
Antenne cadre AM (fournie)
* Remarque: Etendez-la
horizontalement.
Câble coaxial 75 ohms
(non fourni)
Fil de terre (non fourni)
Fil de terre (non fourni)
Fil isolé (non fourni)
à une
prise
murale
