Preparativos
7 ES
A Cable de audio
Blanca (canal izquierdo)
Roja (canal derecho)
B Cable de audio/vídeo
Amarilla (vídeo)
Blanca (canal izquierdo/
audio)
Roja (canal derecho/
audio)
C Cable de vídeo
Amarilla
D Cable de S-vídeo
E Cable digital óptico
F Cable digital coaxial
Notas
• Antes de realizar cualquier conexión, desconecte la alimentación de todos los componentes.
• Cerciórese de realizar conexiones seguras para evitar el zumbido y el ruido.
• Cuando conecte un cable de audio/vídeo, cerciórese de hacer coincidir las clavijas codificadas en color con las
tomas apropiadas de los componentes: amarilla (vídeo) a amarilla; blanca (canal izquierdo, audio) a blanca; y
roja (canal derecho, audio) a roja.
• Antes de conectar cables digitales ópticos, inserte las clavijas en forma recta hasta que chasqueen en su lugar.
• No doble ni ate los cables digitales ópticos.
Si posee componentes Sony con toma CONTROL A1
Consulte “Sistema de control CONTROL A1 ” de la página 60.

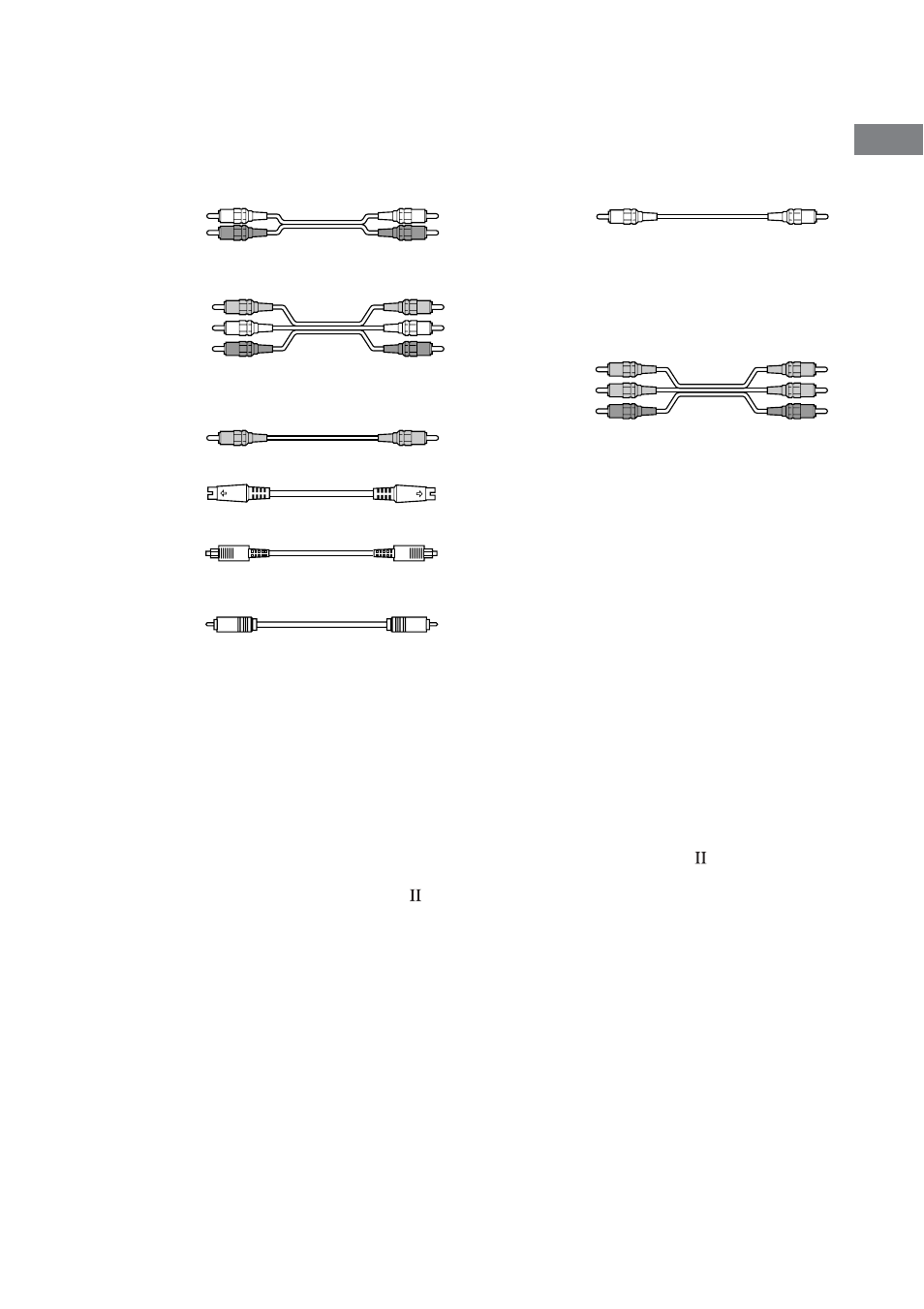

Cables requeridos
En los diagramas de conexión de las páginas siguientes se supone que se utilizan los cables
conectores opcionales siguientes (A a H) (no suministrados).
G Cable de audio monoaural
Negra
Sugerencia
El cable de audio A puede separarse en dos cables
de audio monoaurales G.
H Cable de vídeo de componentes
Verde
Azul
Roja
