Préparatifs
17 FR
E e E e
E e E e E e
INPUT
AUDIO
IN
A
E e
A A B
A A A
IMPEDANCE
SELECTOR
SPEAKERS
FRONT B
* 1
E e
A
AC OUTLET
IMPEDANCE USE 4-16 Ω
OUT IN OUT IN
OUT IN OUT IN
L
R
VIDEO VIDEO
AUDIO AUDIO
SUB WOOFER
CENTER
PRE OUT
FRONT SURROUND SURR BACK
CTRL
A1
OUT IN OUT IN
S2 VIDEO S2 VIDEO
VIDEO 2 VIDEO 1
L R
A
B
L R
L R
– +
– +
– +
– + – +
– +
– +
– + – +
FRONT
SURROUND
CENTER
SURR BACK
SPEAKERS
IMPEDANCE SELECTOR
4 Ω 8 Ω
Enceinte surround
(G)
Enceinte surround
(D)

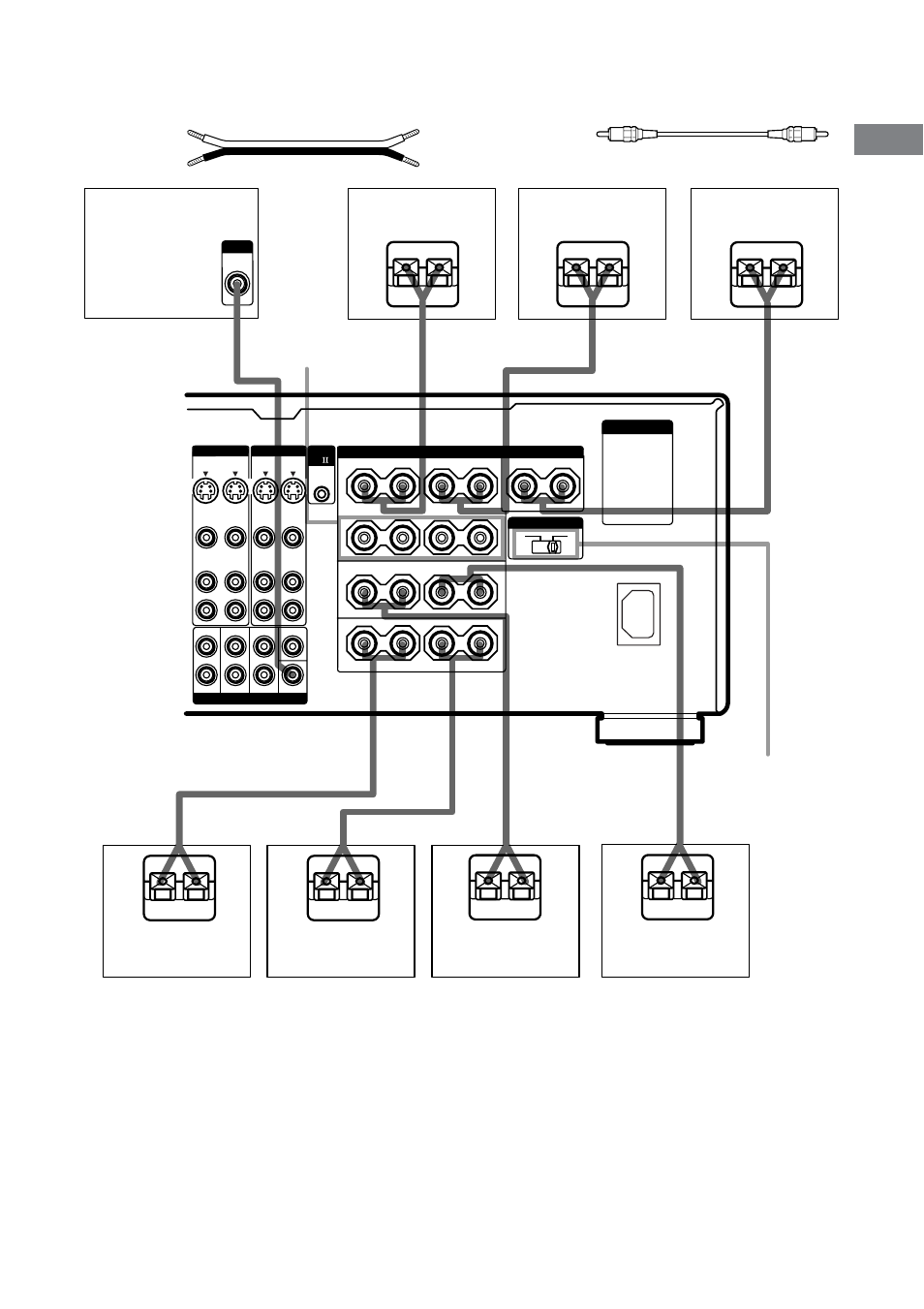

A Cordons d’enceintes (non fournis)
(+)
(–)
Cordons nécessaires
B Cordon audio monophonique (non fourni)
Noir
* 1 Vous pouvez sélectionner les enceintes avant que vous souhaitez utiliser avec le commutateur SPEAKERS.
Pour les détails, voir “Sélection du système d’enceintes” (page 58).
* 2 Si vous avez l’intention de raccorder seulement une enceinte arrière surround, raccordez-la à la borne
SPEAKERS SURR BACK L.
Enceinte arrière
surround (D) * 2
Enceinte arrière
surround (G) * 2
Enceinte avant (G) Enceinte avant (D) Enceinte centrale Caisson de grave
amplifié
