Sony MPK-DVF5M - Manual (Page 93)

13
-DE
DE

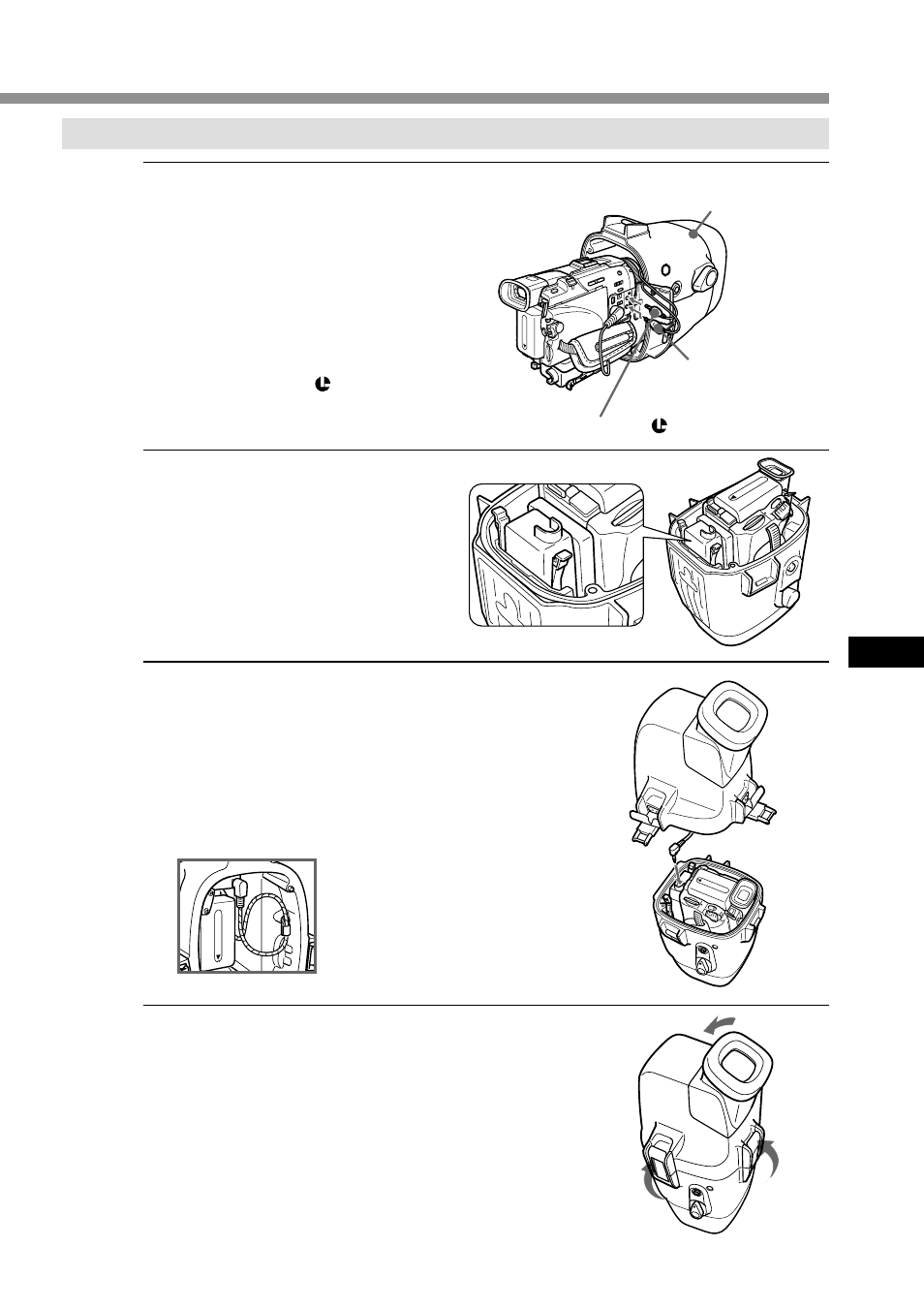

Installieren des Camcorders im Unterwassergehäuse
1
Installieren Sie den Camcorder im Unterwassergehäuse.
Schließen Sie den
Fernbedienungsstecker und den
Mikrofonstecker an.
1
Schließen Sie den
Mikrofonstecker an die Buchse
MIC (Plug-in-Power) an.
2 Schließen Sie den
Fernbedienungsstecker an die
Buchse LANC an.
2
Schieben Sie den Camcorder
hinein, bis der Montageschuh mit
einem Klicken einrastet.
3
Schließen Sie das Bildschirmkabel
an die Buchse des
Kameramontageschuhs B an.
Werksseitig sind die Kabel in die
Halter des Unterwassergehäuses
eingesetzt. Ziehen Sie sie vor
Gebrauch heraus.
4
Setzen Sie das vordere auf das
hintere Gehäuseteil. Halten Sie dabei
beide Teile gut fest, und schließen Sie
die drei Verriegelungen fest.
Achten Sie darauf, dass das
Fernbedienungs-, das Mikrofon- und
das Bildschirmkabel nicht
eingeklemmt werden. Andernfalls
kann Wasser eindringen.
Erläuterungen zum O-Ring finden Sie
auf Seite 22.
Bitte wenden
Vorderes
Gehäuseteil
an die Buchse LANC
an die Buchse
MIC (Plug-in-
Power)
