5
(CZ)
2

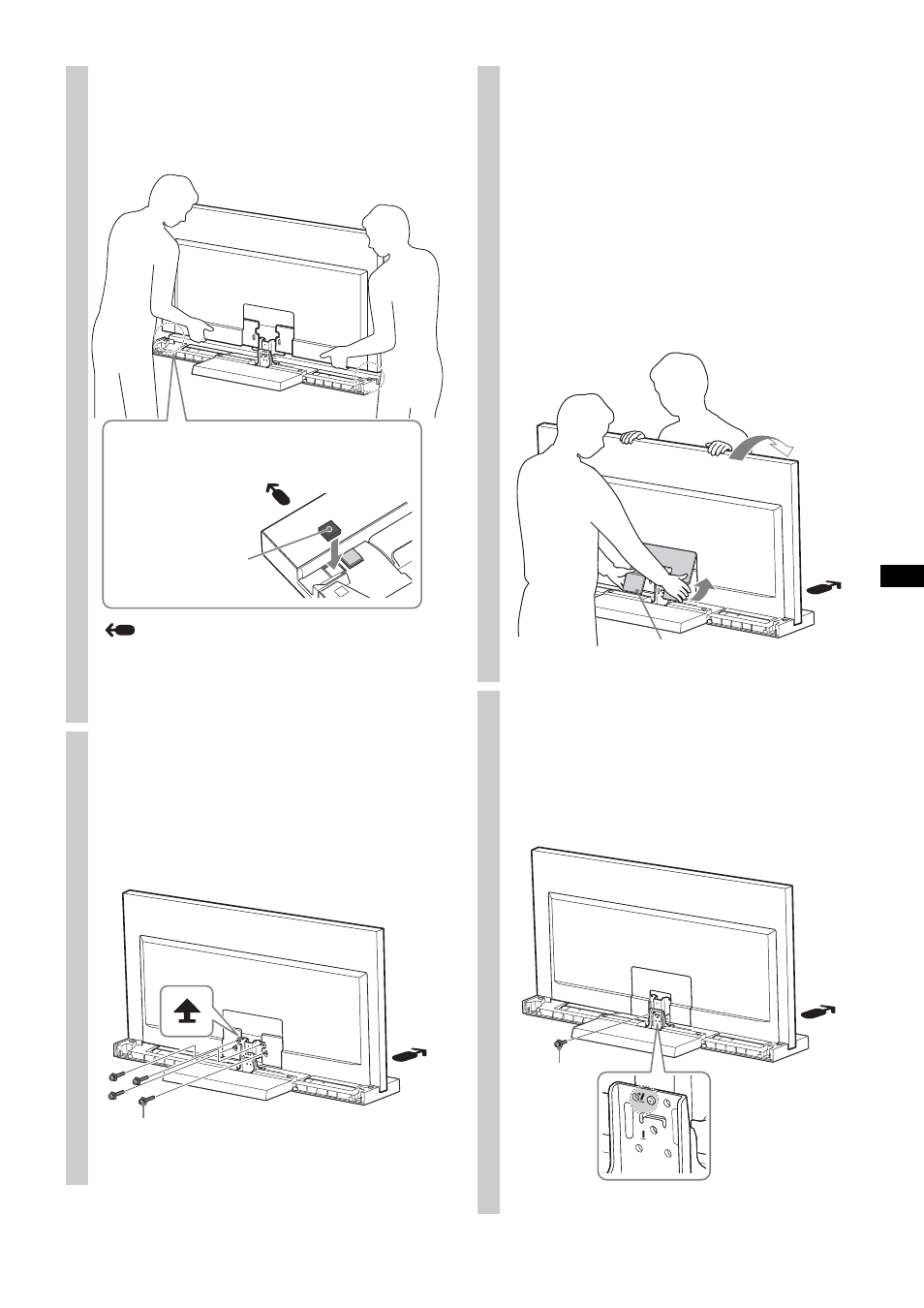

Nasaďte televizor do konzoly pro
montáž na zeď.
Televizor se instaluje umístěním do drážky v
konzole.
Šipka ukazuje přední stranu konzoly.
~
• Provádějte instalaci televizoru opatrně, aby nedošlo k
přiskřípnutí prstů.
3
Upevněte televizor a konzolu pro
montáž na zeď pomocí čtyř
černých šroubů pro připojení
podpěry k televizoru (PSW5 × 16)
(je součástí dodávky).
Pouze pro modely KDL-40NX80s/KDL-46NX80s/
KDL-52NX80s
Připevněte na obou stranách konzoly pro montáž na
zeď podložky pod televizor.
(Podložky pod televizor
mají na spodní straně
oboustrannou lepicí
pásku.)
Podložka pod
televizor
Šroub pro připojení podpěry k televizoru
(PSW5 × 16) černý
4
Připevněte spodní kryt k
televizoru.
(Pouze pro modely
KDL-40NX80s/KDL-46NX80s/
KDL-52NX80s)
1 Před připojením spodního krytu připojte AC
síťový kabel.
Více podrobností o postupu naleznete v návodu
k použití dodanému k televizoru.
2 Když připojujete spodní kryt, nakloňte
televizor dopředu a po připojení jej opět vraťte
do původní polohy.
5
Zajistěte televizor a konzolu pro
montáž na zeď pomocí
stříbrného šroubu pro
nastavování úhlu (PSW5 × 10) (je
součástí dodávky).
Spodní kryt
Šroub pro
nastavování
úhlu
(PSW5 × 10)
stříbrný
(Pokračování)
