Collegamento di un videoregistratore

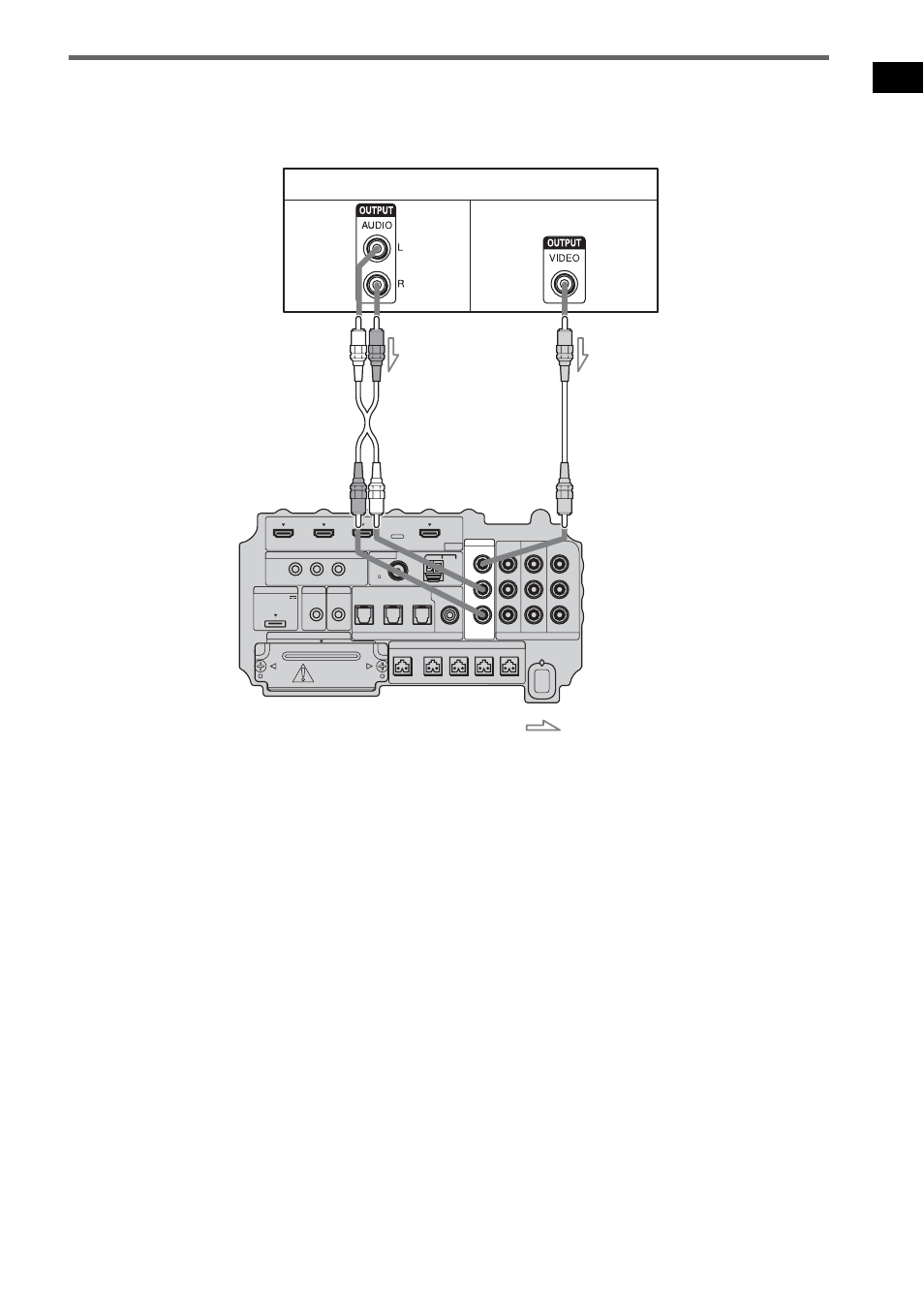

Nella figura seguente è illustrata la procedura di collegamento di un componente dotato di prese
analogiche, ad esempio un videoregistratore o simili.
