Sony raadt u aan componenten op het toestel aan te sluiten met behulp van een HDMI-kabel.
Met HDMI kunt u op een eenvoudige manier van geluid en beelden van hoge kwaliteit genieten.
Het is echter nodig de audio-uitgang van de tv te verbinden met de audio-ingang van het toestel
met behulp van een optische kabel om te kunnen luisteren naar het geluid van de tv via het
toestel.
Zie ""BRAVIA" Sync-functies" (pagina 43) voor meer informatie over de functie Controle voor
HDMI.

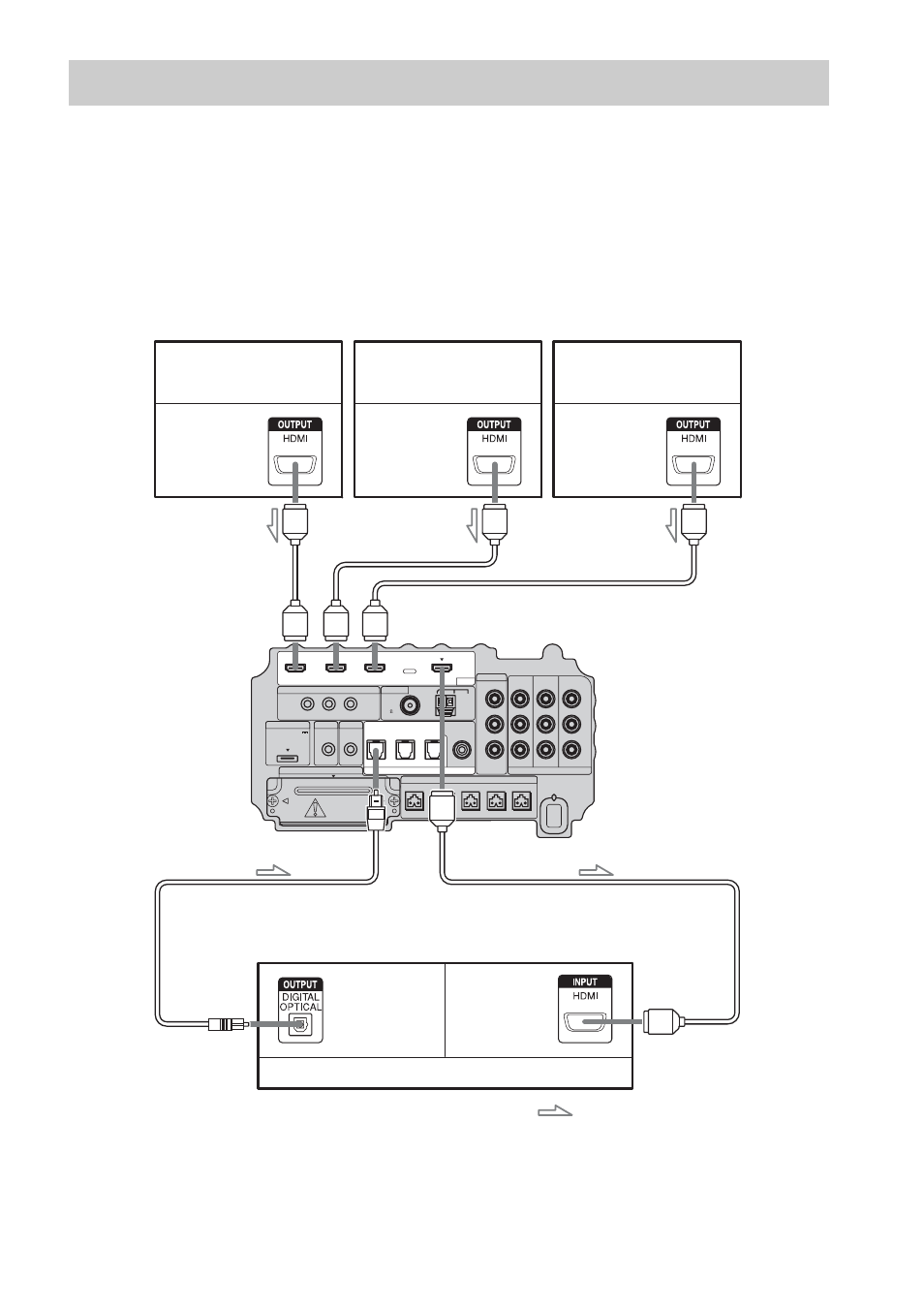

Stap 3a: De componenten verbinden met HDMI-aansluitingen
IR REMOTE
VIDEO
DMPORT
SPEAKER
ONLY FOR SS-IS15
ECM-AC2
IR-R100
ANTENNA
HDMI
IR IN
IR OUT1 IR OUT2
FM
AM
75
COAXIAL
DC 5V
0.7A MAX
FRONT R
FRONT L
SUR R
SUR L
CENTER
BD IN
DVD IN
SAT IN
SAT IN
ASSIGNABLE
COAXIAL
AUDIO IN
ASSIGNABLE
VIDEO IN
L
R
TV OUT
EZW-T100
DIGITAL
TV IN
DVD IN
SAT IN
OPTICAL
COMPONENT VIDEO
DVD IN
SAT IN
MONITOR
OUT
Y
P
B
/
C
B
P
R
/
C
R
Tv-beeldscherm, projector, enz.
A
HDMI-kabel (niet bijgeleverd)
B
Optische kabel (bijgeleverd)
Audio-/
videosignaal
Blu-ray Disc-speler (recorder),
"PlayStation 3"
Audio-/
videosignaal
Satelliettuner
Audio-/
videosignaal
B
A
Audio-/
videosignaal
DVD-speler (recorder)
Audiosignaal
: signaalstroom
A
A
A
Onderkant van de
subwoofer
