Per collegare un lettore (registratore) DVD, sintonizzatore satellitare, videoregistratore, o apparecchio
simile non dotato di prese HDMI, si può scegliere la configurazione di collegamento del sistema. Il
subwoofer è dotato di funzione di conversione dei segnali video. Per ulteriori informazioni, vedere
“Funzione di conversione dei segnali video” (pagina 30).
Collegamento di uno schermo TV
Le immagini riprodotte da un apparecchio video collegato a questo subwoofer possono essere
visualizzate su uno schermo TV, proiettore, ecc.
• Collegare apparecchi di visualizzazione delle immagini, quali ad esempio uno schermo TV o proiettore, alle prese
MONITOR OUT del subwoofer.
• Se i segnali audio e video provenienti dall’apparecchio vengono inviati al televisore attraverso il subwoofer,
ricordarsi di accendere il subwoofer. Se il subwoofer non è alimentato, infatti, non è possibile trasmettere i segnali
audio o video.
• Per riprogrammare l’ingresso audio analogico è possibile utilizzare le prese AUDIO IN ASSIGNABLE. Per
ulteriori informazioni, vedere “Riprogrammazione dell’ingresso audio analogico” (pagina 66).
Punto 3b: collegamento dei componenti senza prese HDMI
Note
Suggerimenti
IR REMOTE
VIDEO
DMPORT
SPEAKER
ONLY FOR SS-IS15
ECM-AC2
IR-R100
ANTENNA
HDMI
IR IN
IR OUT1 IR OUT2
FM
AM
75
COAXIAL
DC 5V
0.7A MAX
FRONT R
FRONT L
SUR R
SUR L
CENTER
BD IN
DVD IN
SAT IN
SAT IN
ASSIGNABLE
COAXIAL
AUDIO IN
ASSIGNABLE
VIDEO IN
L
R
TV OUT
EZW-T100
DIGITAL
TV IN
DVD IN
SAT IN
OPTICAL
COMPONENT VIDEO
DVD IN
SAT IN
MONITOR
OUT
Y
P
B
/
C
B
P
R
/
C
R
INPUT
Televisore, proiettore, ecc.
A
A

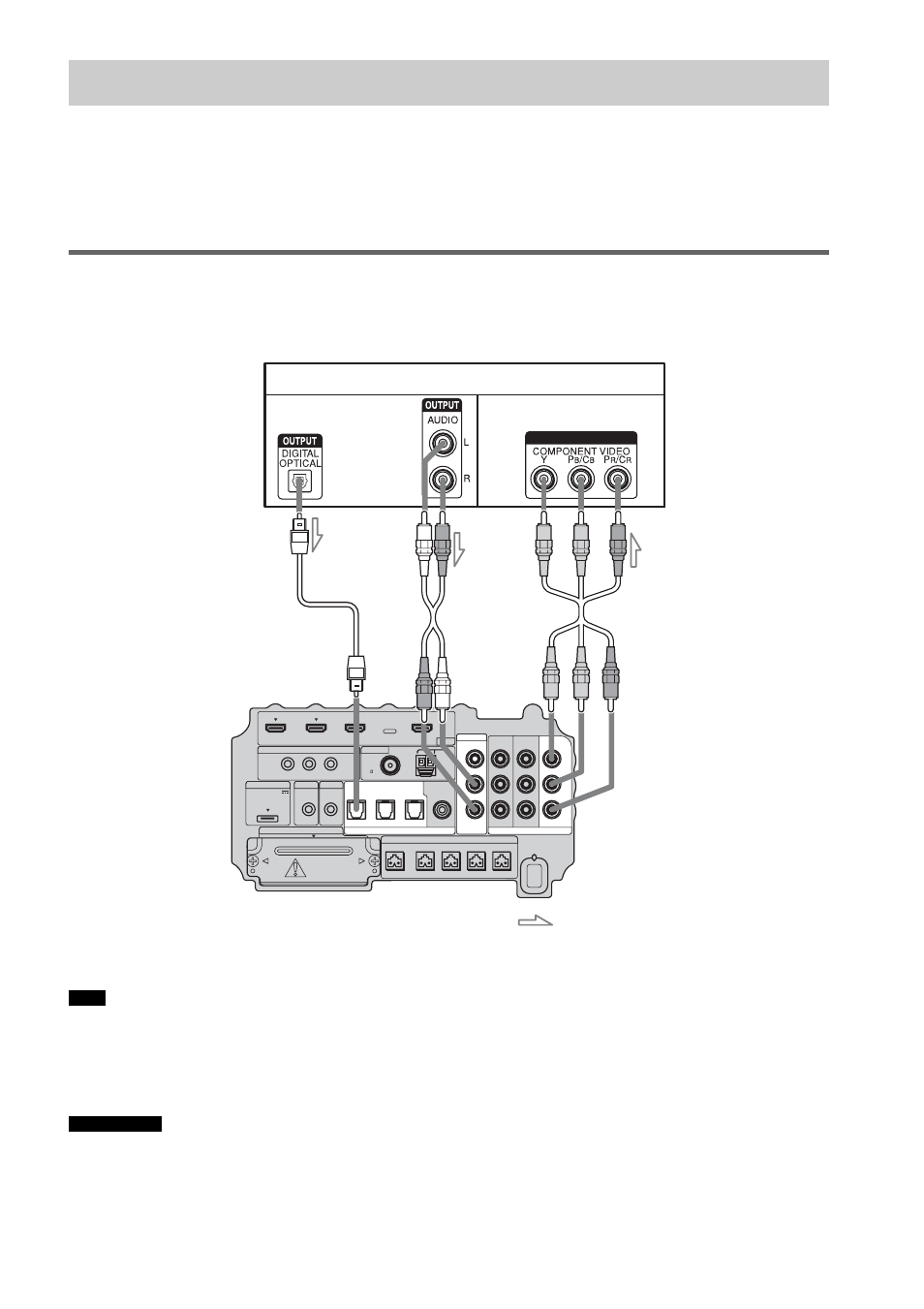

Cavo ottico (in dotazione)
