Wenn Sie einen DVD-Player (Recorder), Satelliten-Tuner, Videorecorder usw. anschließen, der über
keine HDMI-Buchsen verfügt, können Sie die Anschlusskombination der Anlage wählen. Dieser
Tiefsttonlautsprecher ist mit einer Funktion für die Umwandlung von Videosignalen ausgestattet.
Näheres finden Sie unter „Funktion für die Umwandlung von Videosignalen“ (Seite 30).
Anschließen eines Fernsehbildschirms
Das Bild einer visuellen Komponente, die an diesen Tiefsttonlautsprecher angeschlossen ist, kann auf
einem Fernsehbildschirm, Projektor usw. angezeigt werden.
• Schließen Sie Bilddarstellungskomponenten wie ein Fernsehgerät oder einen Projektor an die Buchsen MONITOR
OUT des Tiefsttonlautsprechers an.
• Achten Sie darauf, den Tiefsttonlautsprecher einzuschalten, wenn Bild und Ton einer Wiedergabekomponente über
den Tiefsttonlautsprecher an ein Fernsehgerät ausgegeben werden. Wenn die Stromzufuhr des
Tiefsttonlautsprechers nicht eingeschaltet ist, wird weder das Video- noch das Audiosignal übermittelt.
Schritt 3b: Anschließen der Komponenten ohne HDMI-
Buchsen
IR REMOTE
VIDEO
DMPORT
SPEAKER ONLY FOR SS-IS15
ECM-AC2 IR-R100
ANTENNA
HDMI
IR IN IR OUT1 IR OUT2
FM AM
75
COAXIAL
DC 5V
0.7A MAX
FRONT R FRONT L SUR R SUR L CENTER
BD IN DVD IN SAT IN
SAT IN
ASSIGNABLE
COAXIAL
AUDIO IN
ASSIGNABLE
VIDEO IN
L
R
TV OUT
EZW-T100 DIGITAL
TV IN DVD IN SAT IN
OPTICAL
COMPONENT VIDEO
DVD IN SAT IN MONITOR
OUT
Y
P B /
C B
P R /
C R
INPUT
Fernsehmonitor, Projektor usw.
A

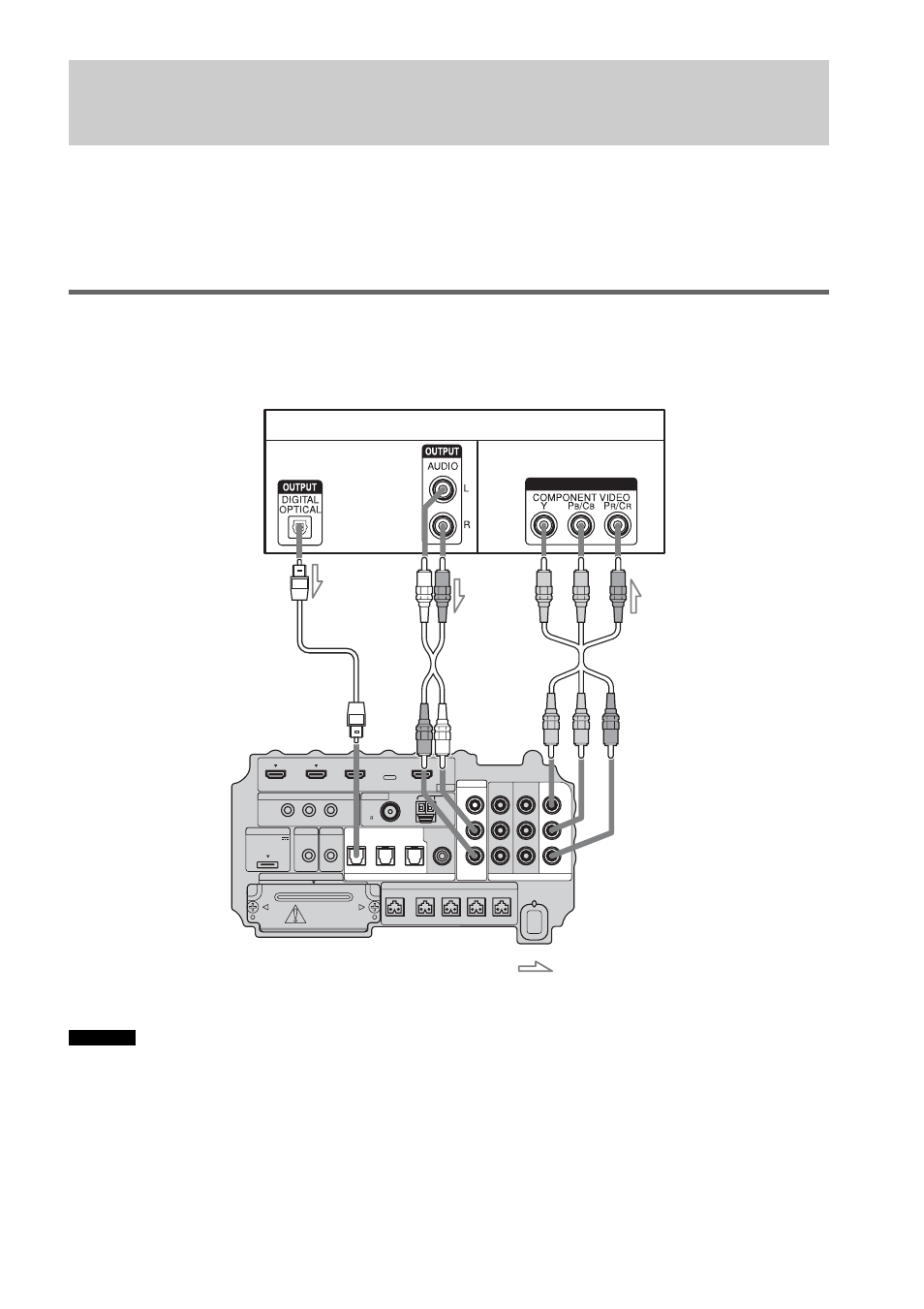

A Optisches Kabel (mitgeliefert)
B Audiokabel (nicht mitgeliefert)
C Komponentenvideokabel (nicht mitgeliefert)
Videosignal
: Signalfluss
B
Audiosignal
Unterseite des
Tiefsttonlautsprechers
oder
C
Hinweise
