- 10

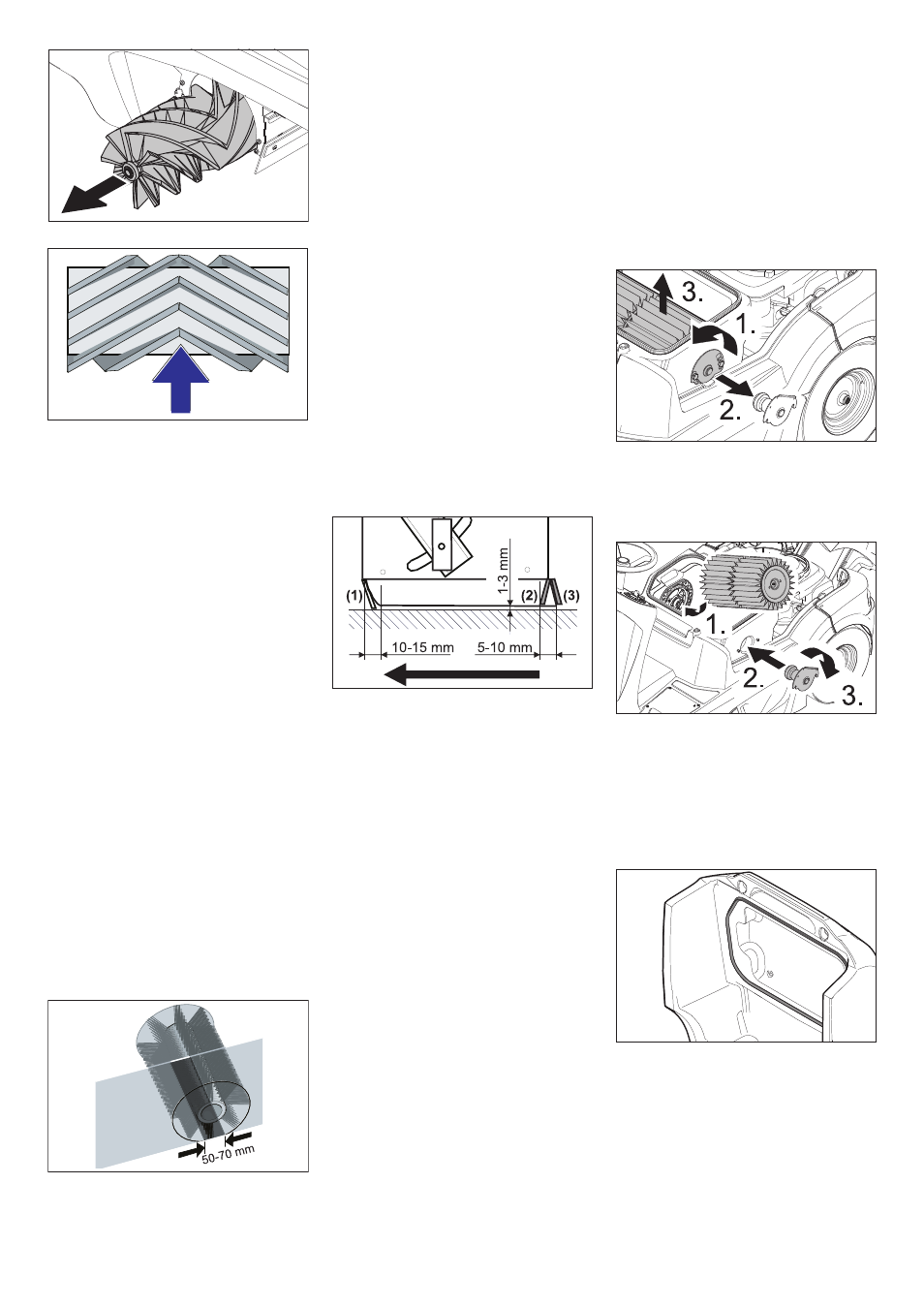

Î Vyjměte zametací válec.
Montážní poloha zametacího válce ve
směru jízdy
Î
Vložte do skříně zametacího válce nový
zametací válec a nasaďte ho na hnací
čepy.
Upozornění: Při montáži nového
zametacího válce dohlédněte na polohu
nové sady žíní.
Î
Nasaďte kryt zametacího válce.
Î Našroubujte upevňovací šrouby a
matice.
Î Nasaďte napínací pružiny.
Î Našroubujte boční obložení.
Î Nádobu na nametené nečistoty vsuňte
na obou stranách dovnitř a zajistěte.
Î Programový spínač nastavte na stupeň
1 (jízda). Zametací válec a postranní
metly se zvednou.
Î Najeďte zametacím strojem na rovnou
a hladkou podlahu, která je viditelně
pokrytá prachem nebo křídou.
Î Programový spínač nastavte na stupeň
2. Zametací válec se spustí dolů. Lehce
stiskněte pedál pojezdu a nechte
zametací válec krátce se otáčet.
Î Zametací válec nadzvedněte.
Î Sešlápněte pedál určený ke zvedání
klapky na hrubé nečistoty a přidržte jej
stisknutý.
Î Zařízením zacouvejte.
Tvar sběrného prostoru představuje
rovnoměrný čtyřúhelník o šířce mezi 50 a
70 mm.
Upozornění:V důsledku plovoucího
uložení zametacího válce se sběrný
prostor při opotřebení kartáčů automaticky
seřizuje. Při příliš silném opotřebení je
třeba zametací válec vyměnit.
Î Zametací stroj odstavte na rovné ploše.
Î Programový spínač nastavte na stupeň
1 (jízda). Zametací válec se zvedne.
Î Klíčový spínač otočte do polohy "0" a
klíč vytáhněte.
Î stiskněte tlačítko nouzového vypnutí.
Î Zařízení zabezpečte proti posunu
klínem.
Î Nádobu na nametené nečistoty na
obou stranách mírně nadzvedněte a
vytáhněte.
Î Povolte upevňovací šrouby bočních
obložení na obou stranách.
Î Sejměte boční obložení.
„ Přední těsnicí lišta
Î Upevňovací matice přední těsnicí lišty
(1) trochu povolte, v případě výměny je
odšroubujte.
Î Našroubujte novou těsnicí lištu, matice
ještě pevně neutahujte.
Î Těsnicí lištu narovnejte.
Î Vzdálenost těsnicí lišty od země
nastavte tak, aby se při doběhu v
intervalu 10-15 mm přemístila dozadu.
Î Dotáhněte matice.
„ gumová lišta
Î Při opotřebení vyměňte.
Î Vyšroubujte upevňovací matice
gumové lišty (2).
Î Našroubujte novou gumovou lištu.
„ Zadní těsnící lišta
Î Vzdálenost těsnicí lišty od země
nastavte tak, aby se při doběhu v
intervalu 5-10 mm přemístila dozadu.
Î Při opotřebení vyměňte.
Î Vyšroubujte upevňovací matice zadní
těsnicí lišty (3).
Î Našroubujte novou těsnicí lištu.
„ Postranní těsnící lišty
Î Upevňovací matice postranní těsnicí
lišty trochu povolte, v případě výměny
je odšroubujte.
Î Našroubujte novou těsnicí lištu, matice
ještě pevně neutahujte.
Î Podsuňte podložku o síle 1-3 mm,
kterou se nastaví vzdálenost od země.
Î Těsnicí lištu narovnejte.
Î Dotáhněte matice.
Î Našroubujte boční obložení.
Î Nádobu na nametené nečistoty vsuňte
na obou stranách dovnitř a zajistěte.
ṇ Upozornění
Před zahájením výměny prachového filtru
vyprázdněte nádobu na nametené
nečistoty. Během prací na filtračním
zařízení noste protiprašný respirátor.
Dodržujte bezpečnostní předpisy o
zacházení s jemným prachem.
Î
Klíčový spínač otočte do polohy "0" a
klíč vytáhněte.
Î stiskněte tlačítko nouzového vypnutí.
Î Otevřete kapotu zařízení.
Î Povolte upevňovací šrouby.
Î Poté zatlačte držák filtru nahoru a
sejměte jej.
Î Vyjměte lamelový filtr.
Î Nasaďte nový filtr.
Î Na straně pohonu nechte unašeč
zapadnout do otvorů.
Î Nasaďte držák filtru a zatlačte jej dolů.
Î Dotáhněte upevňovací šrouby.
Upozornění: Při montáži nového filtru
dohlížejte na to, aby lamely zůstaly
nepoškozené.
Î Vyjměte těsnění skříně filtru z drážky v
kapotě zařízení.
Î Nasaďte nové těsnění.
Î Klíčový spínač otočte do polohy "0" a
klíč vytáhněte.
Î stiskněte tlačítko nouzového vypnutí.
Î Otevřete kapotu zařízení.
Zkontrolujte sběrný prostor zametacího
válce.
Nastavení / výměna těsnicích lišt
Výměna prachového filtru
Vyměňte těsnění skříně filtru.
Kontrola hnacího řemene
